Place of Origin:
China
Nazwa handlowa:
Kacise
Orzecznictwo:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800

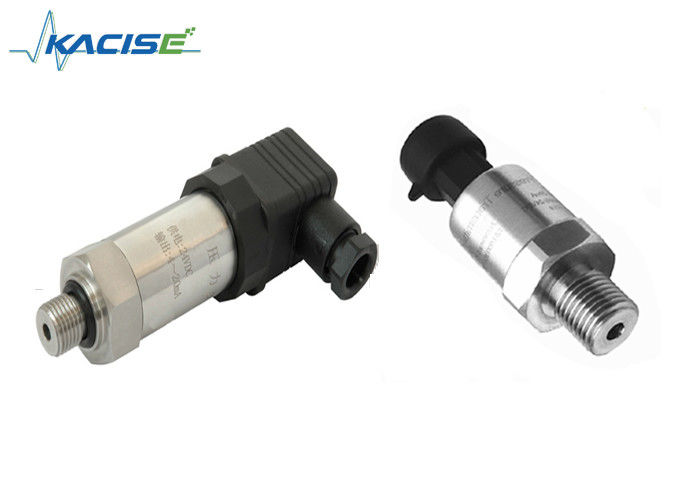

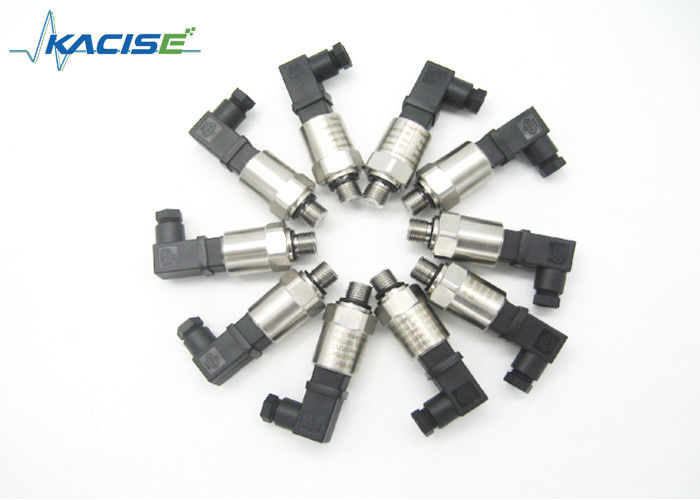

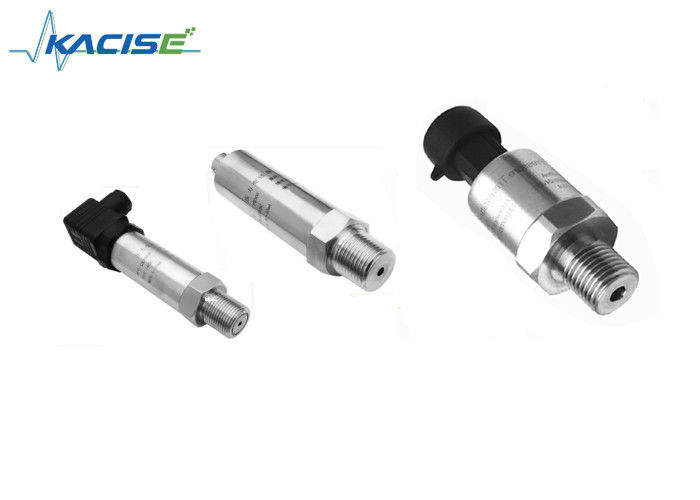

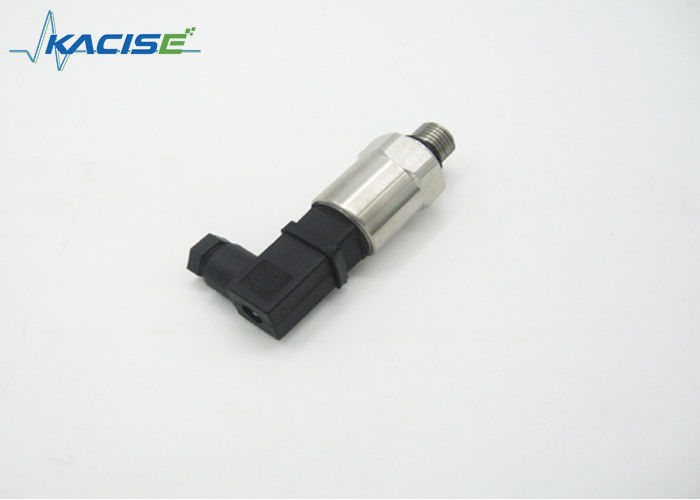

GXPS800-Series wyjście prądu stałego i prądu przemiennego ±0,1 Dokładność rdzenia folii do rozpylania
Czujniki ciśnienia z wodoodpornym kablem do silników samochodowych
Zastosowanie
Cechy
Wprowadzenie
GXPS800 serii rozpylanego przekaźnika ciśnienia filmu jest wysokiej temperatury, duży zakres, wysokiej precyzji produktów.Płynów i gazów o łagodnym działaniu żrącym.
Rdzeń folii rozpylanego odnosi się do stosowania metod chemicznych, w rdzeniu ciała na elastycznym ciele metodami chemicznymi, rozpylania warstwy izolacji,następnie rozpylanie na użyciu zestawu pomiarów na izolacji cienkich metali Wheatstone most i temperatury kompensowania rezystorówKiedy w elastycznym ciele występuje deformacja rdzenia ciała przez elastomer ciśnienia, metalowa cienka foliaWraz z deformacją występuje most Wheatstone rozpylający się, aby wyprodukować liniowy wyjście.
Definicja interfejsu elektronicznego i sygnałów
| Połączenie elektryczne | |||||
| 2 przewody | 3 przewody | 4 przewody | Kabel | Hirschmann | Wtyczka powietrzna |
| Władza | Władza | Moc + | Czerwony | 1 | 1 |
| Produkcja | Produkcja | Wydajność+ | Niebieski | 2 | 2 |
| Ziemia silnikowa | Władza... | Czarne | 3 | 3 | |
| Wydajność... | Zielona | ||||
| Osłonięte | osłony | Osłonięte | Żółty | 4 | |
Parametry
| Spec. | Wartość | ||||
| Zakres ciśnienia | - 0.1....-0,01MPa......200MPa | ||||
| Ciśnienie obciążenia | 2 razy wartość nominalną ciśnienia (1.5X) | ||||
| Ciśnienie pęknięcia | 4 razy wartość nominalną ciśnienia (3X) | ||||
| Dokładność | ±0,1%F.S., ±0,25%F.S., ±0,5%F.S. | ||||
| Stabilność | Typowa wartość 0,25% F.S./rok, maks. 0,4% F.S. | ||||
| Temperatura pracy | -50°C~150°C | ||||
| Temperatura kompensacyjna | -20°C~120°C | ||||
| Średnia zgodność | Całkowite medium kaustyczne Kompatybilne z 1Cr18Ni9Ti | ||||
| Wydajność elektryczna | 2 system drutu3/4 system drutu | ||||
| sygnał wyjściowy | 4 ~ 20mA, 0 ~ 20mA, 0 ~ 10mA, 0 ~ 5V | 0~10V | |||
| Zasilanie | 12~30Vdc, 0-30VDC, 1-5V,0.5-3V | ||||
| Ciśnienie obciążenia | (U-10)/0.02 ((Ω) | >20kΩ | |||
| Izolacja | >100M Ω@50V | ||||
| Siła elektryczna | 500V@60 sekund | ||||
| Wibracja/Działanie | 10g/5~2000Hz, osi X/Y/Z20g sinus 11ms | ||||
| Wytrzymałe pod ciśnieniem | 2x106okrąg ciśnienia @25°C | ||||
| Połączenie elektryczne | Hirsmann, wtyczki powietrzne, kabel stały, wodoodporny kabel | ||||
| Zakres wyświetlania | -999~1999 | ||||
| Przystanek ciśnienia | M20x1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Rodzaj ciśnienia | G, S | Czas reakcji: 10 ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
