Place of Origin:
China
Nazwa handlowa:
Kacise
Orzecznictwo:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800

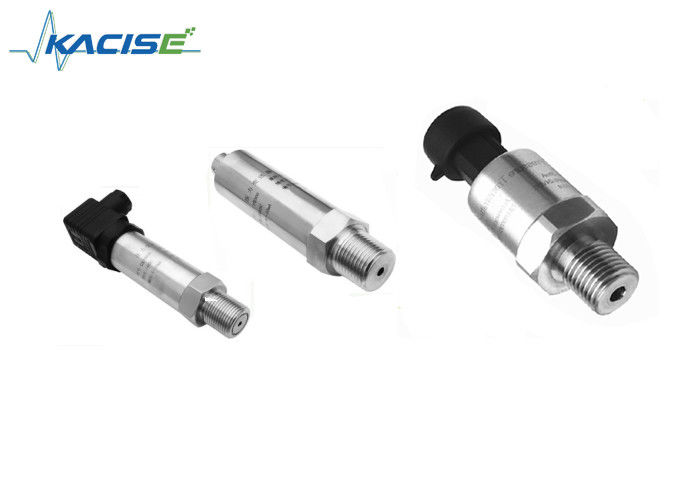

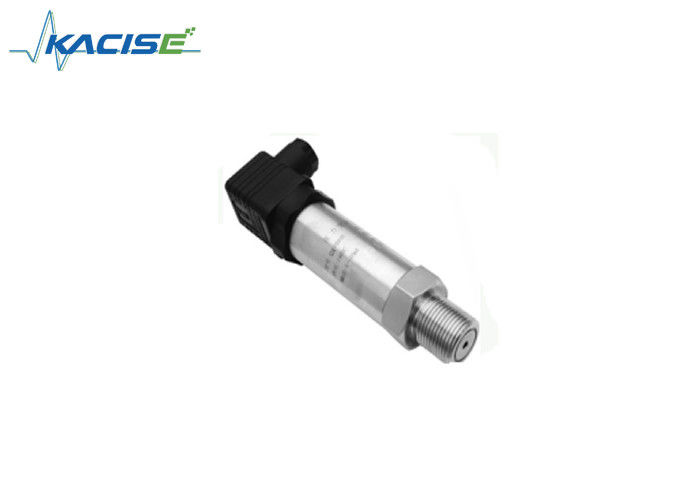

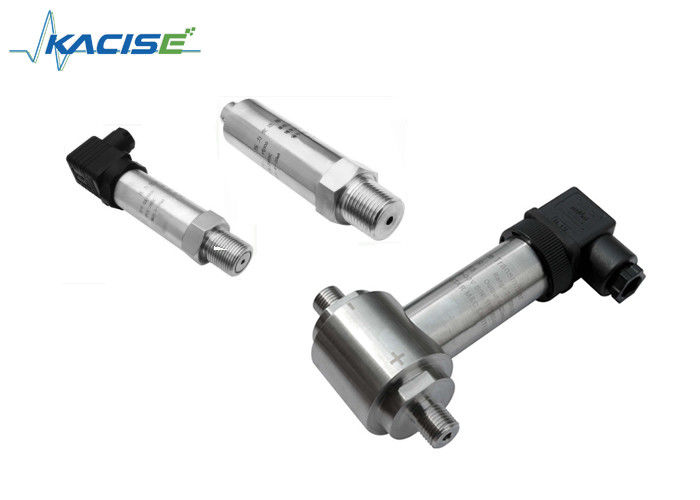

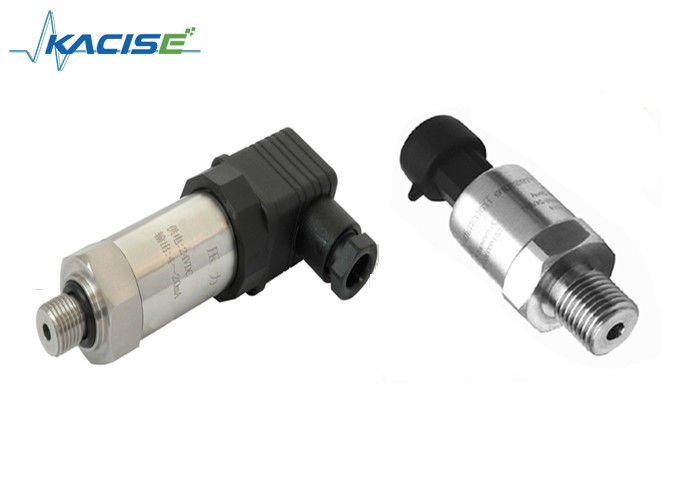

Przetwornik ciśnienia z powłoką napyloną serii GXPS800 to produkty wysokotemperaturowe, o dużym zasięgu i wysokiej precyzji. Szeroko stosowane w gazie, wykrywaniu ciśnienia cieczy, takich jak woda, olej, łagodne żrące ciecze i gazy.
Rdzeń z napylanej folii odnosi się do stosowania metod chemicznych, w korpusie rdzenia na korpusie elastycznym metodami chemicznymi, napylania warstwy izolatora, a następnie napylania przy użyciu zestawu pomiarów na izolatorze z cienkiego metalowego mostka Wheatstone'a i rezystorów kompensujących temperaturę, a na koniec pokryty warstwą materiału izolacyjnego nad rezystorem z folii metalowej. Kiedy korpus rdzenia w wyniku odkształcenia elastomeru pod ciśnieniem następuje w elastycznym korpusie, cienkiej warstwie metalu, następuje rozpylanie mostka Wheatstone'a wraz z odkształceniem, tworząc liniowy sygnał wyjściowy.
| Podłączenie elektryczne | |||||
| 2 przewody | 3 przewody | 4 przewody | Kabel | Hirschmanna | Korek powietrza |
| Moc | Moc | Moc+ | Czerwony | 1 | 1 |
| Wyjście | Wyjście | Wyjście+ | Niebieski | 2 | 2 |
| Uziemienie zasilania | Moc - | Czarny | 3 | 3 | |
| Wyjście- | Zielony | ||||
| Ekranowany | ekranowany | Ekranowany | Żółty | 4 | |
| Spec. | Wartość | ||||
| Zakres ciśnienia | -0,1....-0,01MPa......200MPa | ||||
| Ciśnienie obciążenia | 2-krotna wartość ciśnienia nominalnego (1,5X) | ||||
| Ciśnienie rozrywające | 4-krotność wartości nominalnej ciśnienia (3X) | ||||
| Dokładność | ±0,1% FS, ±0,25% FS, ±0,5% FS | ||||
| Stabilność | Typowa wartość 0,25% FS/rok, maks. 0,4% PS | ||||
| Temperatura robocza | -50°C~150°C | ||||
| Temperatura kompensacji | -20°C~120°C | ||||
| Średnia kompatybilność | Wszystkie media żrące kompatybilne z 1Cr18Ni9Ti | ||||
| Wydajność elektryczna | System 2-przewodowy System 3/4-przewodowy | ||||
| Sygnał wyjściowy | 4 ~ 20 mA, 0 ~ 20 mA, 0 ~ 10 mA, 0 ~ 5 V | 0 ~ 10 V | |||
| Zasilanie | 12 ~ 30 V prądu stałego, 0–30 V prądu stałego, 1–5 V, 0,5–3 V | ||||
| Ciśnienie obciążenia | (U-10)/0,02(Ω) | >20 kΩ | |||
| Izolacja | >100M Ω przy 50V | ||||
| Siła elektryczna | 500 V przy 60 sekundach | ||||
| Wibracje/uderzenia | 10g/5~2000Hz, osie X/Y/Z20g sinus 11ms | ||||
| Ciśnienie trwałe | 2×106krąg ciśnienia @25°C | ||||
| Podłączenie elektryczne | Hirsmann, wtyczki powietrzne, kabel stały, kabel wodoodporny | ||||
| Zakres wyświetlania | -999 ~ 1999 | ||||
| Port ciśnieniowy | M20×1,5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Typ ciśnienia | G, S | Czas reakcji: 10 ms | |||
| EMI/EMC | EMI: EN50081-1/-2; Kompatybilność elektromagnetyczna: EN50082-2 | ||||
