Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Numer modelu:
KUS3000-M30

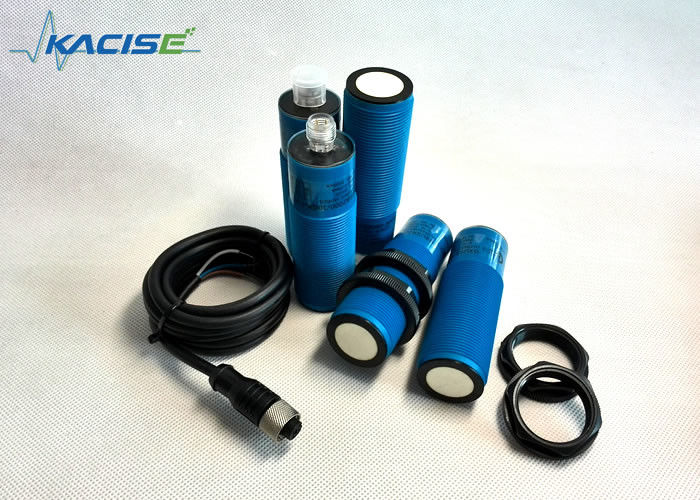

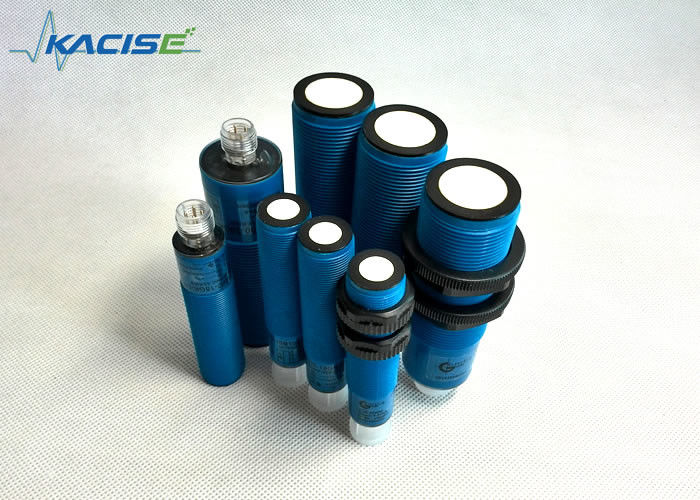

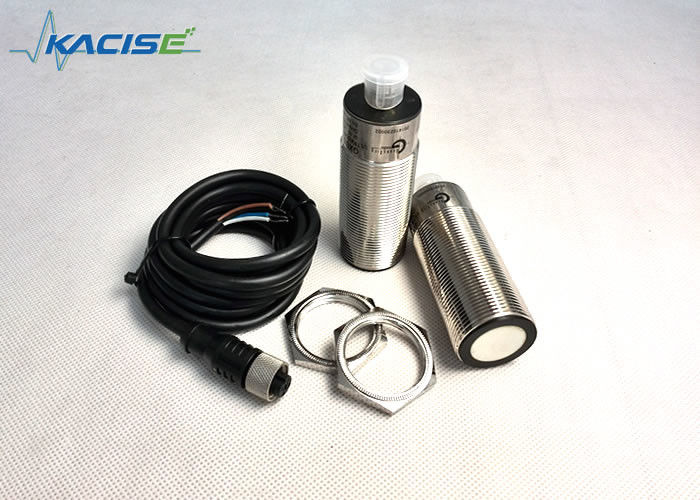

Niewielka średnica Ultrasonowa odległość Senso
Cechy
Bez kontaktu
Uczciwy
Okno pomiarowe regulowane
Niewielka powierzchnia nieużywalna
Wprowadzenie
Średnik ultradźwiękowyniezawodnośća takżewyjątkowa wszechstronnośćMożna realizować rozwiązywanie najbardziej złożonych projektów, w tymobiekt wykrycielubŚrodek poziomu, ponieważ jego sposób pomiaru działa niezawodnie w niemal wszystkich warunkach.
Zastosowania
Pomiar poziomu
Inżynieria maszynowa
Przemysł spożywczy
Obrobienie drewna i meble
Rolnictwo
Budowa
Wytwarzanie papieru
Obsługa materiałów
Wymiary
Parametry
Ogólne specyfikacje
| Zakres wykrywania | 110... 1000 mm |
| Standardowa płyta docelowa | 100 mm x 100 mm |
| Częstotliwość przetwornika | ok.112 kHz |
| Opóźnienie w odpowiedzi | około 195 ms |
Wskaźniki/środki pracy
| LED niebieski | Włączenie |
| LED żółty | stały: obiekt w zakresie oceny |
| migające: funkcja programu, obiekt wykryty | |
| LED czerwony | solid: błąd |
| migające: funkcja programu, nie wykryto obiektu |
Specyfikacje elektryczne
| Napięcie robocze UB | 10... 30 V prądu stałego, falowanie 10 % SS |
| Prąd zasilania bez obciążenia I0 | ≤ 900 mA |
Produkcja
| Rodzaj wyjścia | 1 analogiczny wyjście 0-10V lub 4...20mA. |
| Rozstrzygnięcie | Zakres oceny [mm]/4000, ale ≥0,35 mm |
| Odchylenie krzywej właściwej | ≤ 0,2% od wartości pełnej skali |
| Dokładność powtarzania | ± 0,1% wartości pełnej skali |
| Impedancja obciążenia | 0...500 Ohm |
| Wpływ temperatur | ≤ 2 % wartości w skali pełnej |
Warunki otoczenia
| Temperatura otoczenia | -25... 70 °C |
| Temperatura przechowywania | -40... 85 °C |
Specyfikacje mechaniczne
| Rodzaj połączenia | Złącze urządzenia M12 x 1, 4-pin |
| Stopień ochrony | IP65 (wybrane IP67) |
| Materiał | Obudowa: miedzi lub tworzyw sztucznych |
Ekran LED
| Wyświetlacze w zależności od trybu pracy | Czerwona dioda LED | Żółta dioda LED |
|
Ograniczenie oceny TEACH-IN Obiekt wykryty Nie wykryto obiektu. Objekt niepewny (nieprawidłowy system TEACH-IN) |
wyłączony błyski na |
błyski wyłączony wyłączony |
| Tryb normalny (zakres oceny) | wyłączony | na |
| Wina | na | poprzedni stan |
Warunki instalacji
Jeśli czujnik jest zainstalowany w warunkach, w których temperatura otoczenia spada poniżej 0°C, powinien być dobrze zabezpieczony.musi być zamocowany w środku nici obudowy.
