Sprzęgłowy ultradźwiękowy, daleki nadajnik ultradźwiękowy.
Opis produktu

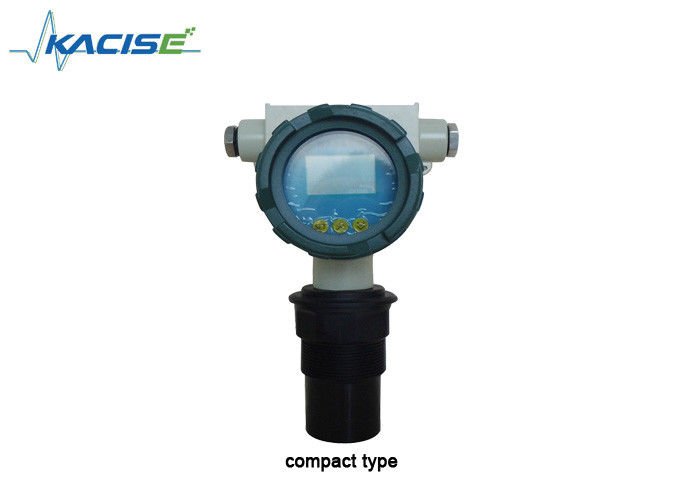

Kompaktowy przyrząd do pomiaru poziomu ultradźwięków
Miernik poziomu ultradźwięków typu kompaktowego jest niedrogim sprzętem do pomiaru poziomu płynu, osadu i materiałów stałych w przemyśle.przemysł hutniczy i maszynowy.

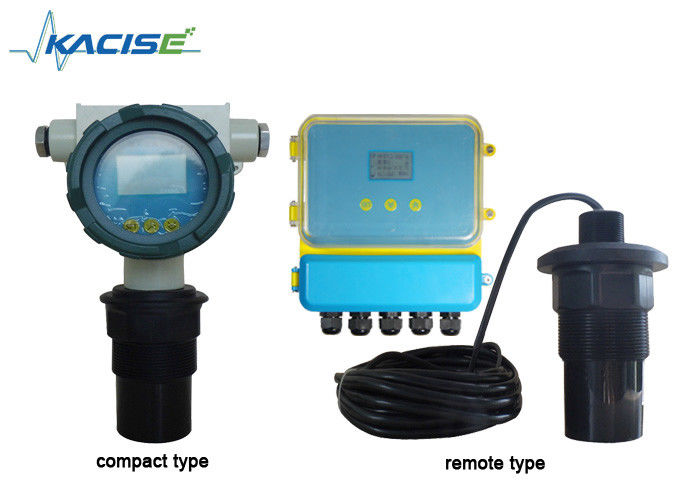

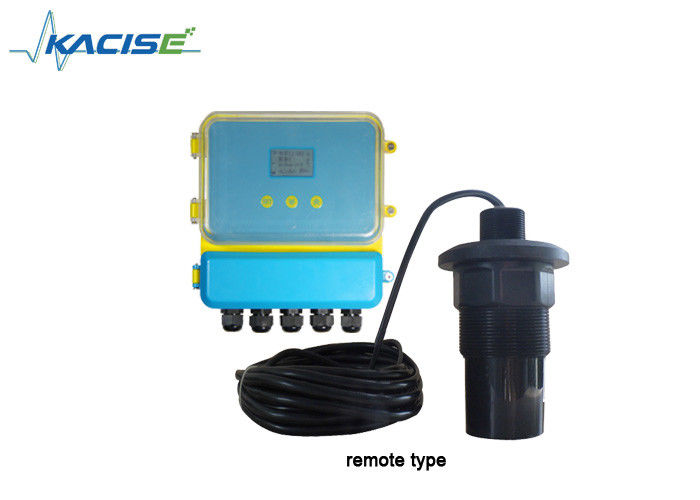

Odległy zestaw ultradźwiękowy
Miernik poziomu ultradźwięków typu Remort jest niedrogim urządzeniem do pomiaru poziomu płynów, osadów i materiałów stałych w przemyśle.Jest bardziej odpowiedni do zbiornika., instalacja schowka i uchwytu.
Jest szeroko stosowany w oczyszczaniu wody, projektach miejskich, przemysłu chemicznego, metalurgicznego i maszynowego.
Parametry
Kompaktowy przyrząd do pomiaru poziomu ultradźwięków
| Funkcja |
Typ zintegrowany |
| Zakres |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Dokładność |
00,5%-1% |
| Rozstrzygnięcie |
3 mm lub 0,1% (które jest większe) |
| Wyświetlacz |
Wyświetlacz LED angielski |
| Wyjście analogowe |
Dwa przewody 4~20mA/250Ω obciążenia, Cztery przewody 4~20mA/510Ω obciążenia |
| Wyjście cyfrowe |
RS485, RS232 (nieobowiązkowe) |
| Wyjście przekaźnika |
2 kierunki AC 250V/ 5A lub DC 30V/ 5A (nieobowiązkowe) |
| Zasilanie |
Definicja domyślna: 24VDC, opcjonalna: 220V AC+15% 50Hz |
| Temperatura środowiska |
LED: -20°+60°C, sonda: -20°+80°C |
| Stopień ochrony |
LED: IP65, sonda: IP68 |
| Sonda kablowa |
- Nie, nie. |
| Instalacja |
Węzeł lub flanszka |
Odległy zestaw ultradźwiękowy
| Funkcja |
Rodzaj podziału |
| Zakres |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Dokładność |
00,5%-1% |
| Rozstrzygnięcie |
3 mm lub 0,1% (które jest większe) |
| Wyświetlacz |
Wyświetlacz LED angielski |
| Wyjście analogowe |
Cztery przewody 4~20mA/510Ω obciążenia |
| Wyjście cyfrowe |
RS485, RS232 (nieobowiązkowe) |
| Wyjście przekaźnika |
4-drogowy prąd AC 250V/5A lub prąd stały 30V/5A (nieobowiązkowy) |
| Zasilanie |
Definicja domyślna: 24VDC, opcjonalna: 220V AC+15% 50Hz |
| Temperatura środowiska |
LED: -20°+60°C, sonda: -20°+80°C |
| Stopień ochrony |
LED: IP65, sonda: IP68 |
| Sonda kablowa |
10m |
| Instalacja |
Węzeł lub flanszka |
Instalacja
Struktura produktu
Pomiar w stanie stałym
Flanca instalacyjna
Metoda montażu jest taka sama jak w przypadku pomiaru płynu, można go zainstalować na flansie łączącej połączoną rurę pojemnika.Oś musi być skierowana do wyjścia pojemnika lub prostopadła do powierzchni nośnika, sonda powinna być w stanie wyjść z podłączonej rurki.
Instrukcje obsługi menu ultradźwiękowego miernika różnicy poziomu
Ultradźwiękowy miernik różnicy poziomu, który ma chińskie i angielskie menu i proste
Zazwyczaj, po wykonaniu instrukcji instalacji, a następnie ustawienia kilku parametrów, zacznie działać.
Prosta operacja:
1. Klucz: Nasze produkty mogą być debugowane za pomocą trzech klawiszy na panelu. Następnie zmierzona wartość jest wyświetlana przez LED.
2Po włączeniu naszego produktu, naciśnij klawisz SET przez dwie sekundy i wejdź do menu pierwszego poziomu.
3.Wskaźnik wysokości sondy nr 1) wprowadza do pozycji "referencja zero 1", "referencja zero 1" można znaleźć w tabeli struktury w menu.(wysokość sondy to odległość od powierzchni startowej sondy do dna).
4.Wartość wysokości sondy ((No.2) wprowadza do pozycji "referencja zero 2".
5.Zestaw 4 mA odpowiada wartości różnicy, a 20 mA odpowiada wartości różnicy.
4mA odpowiada wartości różnicy: wyjście wynosi 4mA, gdy wartość różnicy wynosi
ustawienie wartości.
20mA odpowiada wartości różnicy:wyjście wynosi 20mA, gdy wartość różnicy jest równa
ustawienie wartości.
¢Ponieważ odpowiednia wartość różnicy i "20mA odpowiadająca wartość różnicy, prosimy
Sprawdź zdjęcie menu.
One. Applica)ton
Ultradźwiękowy miernik różnicy poziomu (materiał, płyn), jest używany do pomiaru różnic wysokości poziomu lub poziomu materiału w dwóch różnych pojemnikach.
/Trzeciare. Wwing
Przesyłki elektryczne ultrasłowiennego miernika różnicy poziomu
Terminal ultraszynowego miernika różnicy poziomu
Instrukcja podłączenia
Uziemienie: Pierwszy końcowy punkt uziemienia przyrządu musi być rzeczywiście uziemiony.
Zatrzymaj się na ziemi z innymi urządzeniami.
Niebieski: Temp n + czujnik temperatury +
Czarny: drut ziemny GND
Jednorazowa sonda: n=1, podwójne sondy, n=1,2 Prąd:?? prąd+?? łącze mA n+;
∆prądy ∆podłączenie mA n-/GND
pojedyncza sonda: n=1, podwójne sondy, n=1,2 Relay:RLlnA i RLnB pokazują się otwarte;
RLnA i RLnC zamknięte.2,3,4
Pojemność: moc AC połączyć L, N moc DC: 24V+ połączyć 24VDC+,
GND podłączyć 24VDC-
Uwaga:
1 Opóźnienie 1 jest używane do alarmu sondy 1, opóźnienie 2 jest używane do alarmu sondy 2.
W przypadku alarmu różnicowego stosuje się opóźnienie 3 i 4.
2 ★ Wydajność mA1+ i mA- to prąd różniczkowy.
Domyślna moc wyjściowa mA2+ i mA- to prąd sondy 2 lub wybierz prąd sondy 1.
★ Jako tryb pracy podwójnego poziomu materiału, wyjście mA 1+ i mA- jest prądem sondy 1.
Karta gwarancyjna ultraszybkowego miernika poziomu i ultraszybkowego miernika różnicy poziomu
| Nazwa |
|
| Adres |
|
| osoba kontaktowa |
|
telefon |
|
| Model produktu |
|
Produkt nr. |
|
| Data przyjęcia |
|
Opłata za instalację |
|
Instrukcje karty gwarancyjnej ultradźwiękowego miernika poziomu
| Model produktu |
|
Produkt nr. |
|
| Data przyjęcia |
|
Opłata za instalację |
|
1Polityka gwarancji:
1. Proszę pokazać kartę gwarancyjną, gdy użytkownik potrzebuje konserwacji. W okresie gwarancyjnym awaria spowodowana normalnym użyciem może korzystać z bezpłatnej konserwacji zgodnie z kartą gwarancyjną.
2Okres gwarancji: okres gwarancji produktu rozpoczyna się w terminie 12 miesięcy od daty akceptacji.
Następująca sytuacja bez bezpłatnej gwarancji:
1Produkt lub inne elementy po upływie okresu gwarancji.
2Ze względu na środowisko użytkowania nie może spełniać wymogów produktu, w rezultacie sprzęt nie działa.
3. Z powodu złego środowiska zasilania lub obcych obiektów w urządzeniach, w rezultacie, doprowadzić do awarii lub uszkodzenia.
4Z powodu nieprzestrzegania ich zgodnie z instrukcją obsługi i rozważań, w rezultacie, doprowadzić do awarii.
5W wyniku czynnika siły wyższej, takich jak piorun, woda, ogień i inne czynniki naturalne, w wyniku, doprowadzić do awarii.
6Z powodu nieautoryzowanej naprawy, nieautoryzowanych modyfikacji, nadużyć, w rezultacie, prowadzi do awarii.
Uwaga ograniczająca:
1Proszę zachować te instrukcje, kartę gwarancyjną, bezpieczne, zgubione bez zapłaty.
Władza w zakresie interpretacji niniejszej karty gwarancyjnej należy do naszej firmy, mamy prawo do zmiany zawartości tej karty bez uprzedniego powiadomienia.
