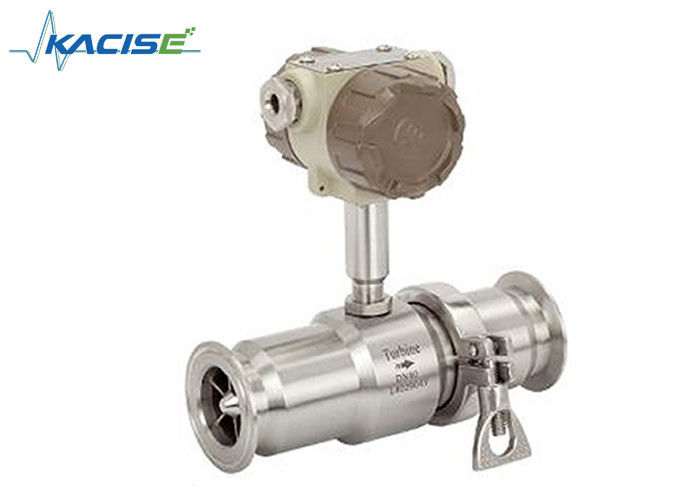

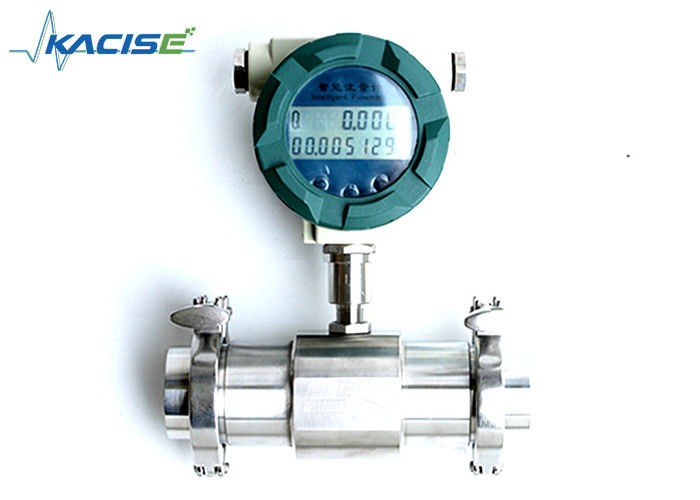

Sanitarne mierniki przepływu z trzema zaciskami dla przemysłu spożywczego, mierniki przepływu piwa/mleka

turbine water flow meter

diesel fuel flow meter

Place of Origin:

China

Nazwa handlowa:

Kacise

Orzecznictwo:

CE / ISO / Explosion-proof

Model Number:

KTF

Dokument:

KTF Series Turbine Flow Met....4.pdf

Skontaktuj się z nami

Poproś o wycenę

Sanitarne mierniki przepływu z trzema zaciskami dla przemysłu spożywczego, mierniki przepływu piwa/mleka

Szczegóły produktu

DN (mm):

DN15 ~ DN300

Ciśnienie:

1,6 Mpa, 2,5 Mpa, 4,0 Mpa, 6,3 Mpa, specjalne

Średnie:

Nieprzestrzenne rzutowanie o niskiej prędkości bez nieczystości

Komunikacja:

RS-485/MODBUS

Dokładność:

0,5% / 1,0%

Produkcja:

Impuls, wyjście analogowe 4-20mA, RS485, Hart

Materiał:

Stal nierdzewna/SS316L/316

Zasilanie:

Bateria litowa 12–24 V DC / 3,6 V

Klasa ochrony:

IP65 lub IP68

Podkreślić:

turbine water flow meter

diesel fuel flow meter

Warunki płatności i wysyłki

Minimum Order Quantity

Cena

negocjowalne

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

Payment Terms

L/C, D/A, T/T, Western Union, MoneyGram

Supply Ability

1000pcs

ZAŁĄCZONE PRODUKTY

Przeciwdziałanie zakłóceniom KTF Inteligentny miernik przepływu turbiny stosowany do pomiaru olejów i różnych płynów

Najlepszą cenę

Pomiar przepływu turbiny o wytrzymałości 2,5 - 6,3 Mpa

Najlepszą cenę

Trwałe mierniki przepływu turbiny DN4 do DN500 dla trudnych temperatur otoczenia

Najlepszą cenę

Miernik przepływu turbiny do pomiaru przepływu czystych płynów

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

Sanitarne mierniki przepływu z trzema zaciskami dla przemysłu spożywczego, mierniki przepływu piwa/mleka

Opis

Przepływomierz turbiny typu sanitarnegoprzepływometer, który jest szeroko stosowany w przemyśle farmaceutycznym, spożywczym, napojowym do pomiaru, zbierania, kontroli, napełniania itp.Rotacyjna część przepływometra jest wykonana ze specjalnego materiału, który posiada dobre działanie antykorozyjne i odporne na rdzew. Struktura przepływozmiaru jest specjalnie zaprojektowana i w dużym stopniu zatwierdzona dokładność i powtarzalność przepływozmiaru.który nadaje się do przemysłu farmaceutycznego i napojów.

Cechy

☆ Wysoka dokładność, na ogół do ± 1%R, ± 0,5%R, wysoka dokładność do 0,2%R
☆Dobra powtarzalność, krótkoterminowa powtarzalność do 0,05% ~ 0,2%, w rozrachunku handlowym jest preferowanym wyborem przepływoomierza.
☆ Wyjście sygnału częstotliwości impulsowej, odpowiednie do totalizatora i połączenia z PC; brak przesunięć zerowych i silna odporność na zakłócenia
☆ Można uzyskać sygnał o wysokiej częstotliwości ((3~4KHz), rozdzielczość sygnału jest silna.
☆ Szeroki zakres, średnia i duża średnica do 1:20, mały kaliber 1:10.
☆ Kompaktna konstrukcja i wygodna konserwacja

Specyfikacjas

Parametry		Wartość	Jednostka
Średnica	Węzeł	4, 6, 10, 15, 20, 25, 32, 40	mm
Średnica	Flanka (zapięcie)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Dokładność		±1, ±0.5, ±0,2 (na zamówienie)	% R
Wskaźnik zasięgu		1:10, 1:15, 1:20
Materiał czujnika		304, 316 ((l) stali nierdzewnej itp.
Praca Środowisko	Średnia temperatura.	-20~120	°C
	Temperatura otoczenia	-10~55	°C
	Względna wilgotność	5% do 90%
	Ciśnienie atmosferyczne	86~106	KPa
Wyjście sygnału		Czujnik: sygnał częstotliwości impulsu, niski poziom napięcia ≤ 0,8 V, wysoki poziom ≥ 8 V Przekaźnik: dwa przewody, sygnał prądu stałego 4-20 mA
Interfejs komunikacyjny		RS485
Zasilanie		Czujnik: +12V DC, +24V DC (nieobowiązkowe) Przekaźnik: +24V DC Rodzaj lokalnego wskazania: wbudowany ogniw litowy 3V lub zewnętrzny +24VDC
Przewód transmisji sygnału		STVPV3×0.3 (3 drut), 2×0.3 (2 drut)
Odległość transmisji		Nie więcej niż 1000	m
Interfejs linii sygnałowej		Typ podstawowy: złącze Hausmana lub drut trójrodkowy; Typ odporny na wybuch: M20 × 1,5 (F)
Wyposażenie na wybuchowe		Typ podstawowy: odporny na wybuch; typ odporny na wybuch: ExdIIBT6
Poziom ochrony		IP65

Zakres pomiaru i ciśnienie robocze

Średnica (mm)	Zakres standardowy (m³/h)	Rozszerzony zasięg (m)³/h)	Normalne połączenie Ciśnienie nominalne (MPa)	Specjalna wartość ciśnienia (MPa) (połączenie brzyt)
DN4	0.04~0.25	0.04~0.4	Połączenie nici/6.3	10, 16, 25
DN6	0.1~0.6	0.06~0.6	Połączenie nici/6.3	10, 16, 25
DN10	0.2~1.2	0.15 ~ 1.5	Połączenie nici/6.3	10, 16, 25
DN15	0.6~6	0.4~8	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6~6	0.4~8	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8~15	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8~15	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN65	7~70	4 ~ 70	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN80	10 ~ 100	5 ~ 100	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN100	20 ~ 200	10 ~ 200	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN125	25 ~ 250	13 ~ 250	Połączenie płaszcza/1.6	2.5, 4.0, 6.3, 10, 16
DN 150	30 ~ 300	15 ~ 300	Połączenie płaszcza/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	Połączenie płaszcza/1.6	2.5, 4.0, 6.3, 10, 16

Informacje dotyczące zamówień

Model								Wskazania
KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Rodzaj		N						Rodzaj czujnika: moc +12V lub 24V, sygnał impulsowy systemu 3-przewodowego
		A						Typ nadajnika: moc +24V, wyjście 2 przewody 4-20 mA
		B						Typ inteligentny: ogniwo litowe, wskaźnik lokalny, bez wyjścia sygnału
		C						Typ inteligentny: zasilanie +24V, wskaźnik lokalny, 2 przewody 4-20mA/impuls wyjściowy
		C1						Typ inteligentny: zasilanie +24V, wskaźnik lokalny, komunikacja RS485
								Protokół
		C2						Typ inteligentny: zasilanie +24V, wskaźnik lokalny, protokół HART
Dokładność			05					0.5
			10					1.0
			02					0.2 (zamówienie specjalne, długi czas dostawy)
Zakres				W				Rozszerzony zakres pomiarowy
Zakres				S				Standardowy zakres pomiarowy
Materiał nadwozia					S			304 SS
Materiał nadwozia					L			316 (L) SS
Bez eksplozji						N		Nieprzepuszczalne
Bez eksplozji						E		Odporność na wybuch, ExdIIBT6
Wskaźnik ciśnienia							N	Normalne
Wskaźnik ciśnienia							H (x)	Wysokie ciśnienie

Zastosowanie
