Place of Origin:
China
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KOCF3000
Wideo
Ultradźwiękowy przepływomierz z kanałem otwartym serii KOCF3000 wraz z korytem pomiarowym jazu służy do pomiaru przepływu wody w kanale otwartym. Stosowany jest głównie do pomiaru przepływu ścieków w oczyszczalniach ścieków, wylotach ścieków przedsiębiorstw i instytucji publicznych, kanałach miejskich, a także kanałach nawadniających i oszczędzających wodę.
W miernikach firmy KACISE do pomiaru wykorzystuje się metodę bezkontaktową polegającą na przepuszczaniu fali ultradźwiękowej przez powietrze. Dlatego są bardziej niezawodne i trwałe w roztworach brudnych i korozyjnych w porównaniu z miernikami stykowymi.

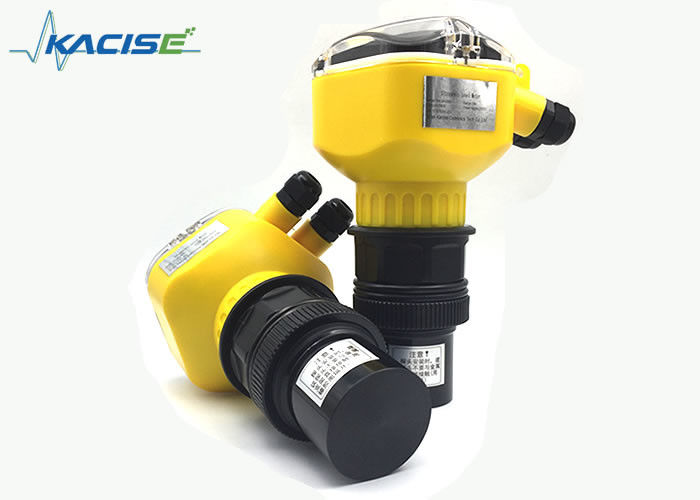

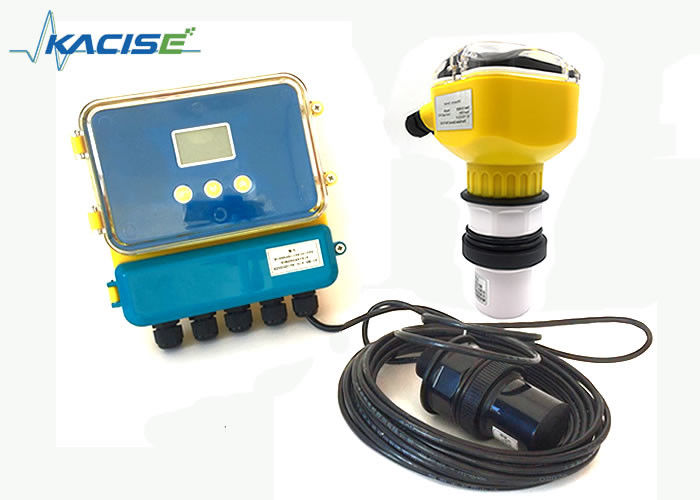

| Funkcje | Typ zintegrowany | Typ podziału |
| Zakres pomiarowy | 0,1 l/s ~ 99999,99 m3/h | |
| Całkowity przepływ | Maks.: 4290000000,00m3 | |
| Maks. wartość skali poziomu wody | 3 m, 0,40 m dla martwego obszaru | |
| Dokładność pomiaru poziomu wody | 0,5% | |
| Współczynnik rozdzielczości | 3mm lub 0,1% (należy przyjąć większy) | |
| Wyświetlacz | Wyświetlacz LCD | |
| Dokładność pomiaru przepływu | 1~5% dla standardowego koryta jazu (koryto i kanał druciany zgodne z normami krajowymi); 10 ~ 50% dla niestandardowego koryta jazu | |
| Wyjście analogowe | 4-przewodowy, obciążenie 4~20mA/600Ω | |
| Wyjście przekaźnikowe | (Opcjonalnie) 2 zestawy AC 220 V/8 A lub DC 24 V/5 A | |
| Zasilanie | Standardowe 24VDC 100mA; lub opcjonalnie 220 V AC + 15% 50 Hz | |
| Zasilanie | (Opcjonalnie) 12 V DC, zasilane baterią lub energią słoneczną | |
| Temperatura pracy | przyrząd wyświetlający -20~+60°C, sonda -20~+80°C | |
| Ciśnienie robocze | Standardowe ciśnienie atmosferyczne | |
| Temperatura pracy | ≤90%RH, bez kondensacji | |
| Temperatura procesu | -20～+80 ℃; | |
| Ciśnienie procesowe | Standardowe ciśnienie atmosferyczne | |
| Komunikacja | Opcjonalnie, komunikacja 485 i 232, protokół MODBUS | |
| Stopień IP | Miernik IP66, sonda IP68 | Miernik IP66, sonda IP68 |
| Kabel sondy | Nic | Standardowa 10m, maks. 100 m |
| Rozmiar instalacji sondy | Jako pierwszy wybierany jest gwint M78×2, z małym kątem transmisji i małym obszarem martwym wynoszącym 20 cm. Gwint G1-1/2 + gwint matujący i gwint M48×2 + gwint matujący są opcjonalne, z obszarem ślepym 30-40cm. | |
| Materiał sondy | Standard wykonany z ABS i materiału antykorozyjnego powinien być stosowany w przypadku środowiska korozyjnego | |
| Rozpraszanie mocy typu split |
Typ Split zapewnia zasilanie 24 V, z rozpraszaniem mocy 100 mA dla urządzeń bez przekaźnika, 120 mA dla urządzeń z jednym przekaźnikiem, 145 mA dla urządzeń z dwoma przekaźnikami, 170 mA dla urządzeń z trzema przekaźnikami i 190 mA dla urządzeń z czterema przekaźnikami. Moc konkretna jest następująca: Produkt bez przekaźnika: 24×100mA=2,4W; Produkt z jednym przekaźnikiem: 24×120mA=2,9W; Produkt z dwoma przekaźnikami: 24×145mA=3,5W Produkt z trzema przekaźnikami: 24×170mA=4,1W; Produkt z czterema przekaźnikami: 24×190mA=4,6W; |
|
| Rozpraszanie mocy typu zintegrowanego |
Zintegrowany typ czteroobwodowy zasilany jest napięciem 24 V, przy stratach mocy 80 mA dla układów bez przekaźnika, 105 mA dla układów z jednym przekaźnikiem i 105 mA dla układów z dwoma przekaźnikami. Moc konkretna jest następująca: Produkt bez przekaźnika: 24×80mA=1,9W; Produkt z jednym przekaźnikiem: 24×105mA=2,5W; Produkt z dwoma przekaźnikami: 24×145mA=3,1W |
|
Notatka:Urządzenie wyświetlające ultradźwiękowego przepływomierza z otwartym kanałem typu dzielonego należy zainstalować w pomieszczeniu z dobrą wentylacją i wolnym od gazów korozyjnych. Instrument należy zawiesić na ścianie. Jeżeli ze względu na zły stan w pomieszczeniu konieczne jest zainstalowanie go na zewnątrz, należy go zapakować w pudełko ochronne i chronić przed światłem słonecznym i deszczem.
