Place of Origin:
China
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KUFS2000A Series
Dokument:
Wideo
Ultrasonic flowmeter is a flowmeter developed based on the principle that the propagation velocity of ultrasonic in flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of acoustic wave in stationary mediumJest on głównie złożony z przetworników i przetworników.Ultrasonic flowmeter można podzielić na metodę różnicy prędkości rozprzestrzeniania (bezpośrednia metoda różnicy czasu, metoda różnicy czasu, metoda różnicy fazy i metoda różnicy częstotliwości), metoda przesunięcia wiązki, metoda Dopplera, metoda korelacji krzyżowej, metoda filtrowania przestrzennego i metoda hałasu.

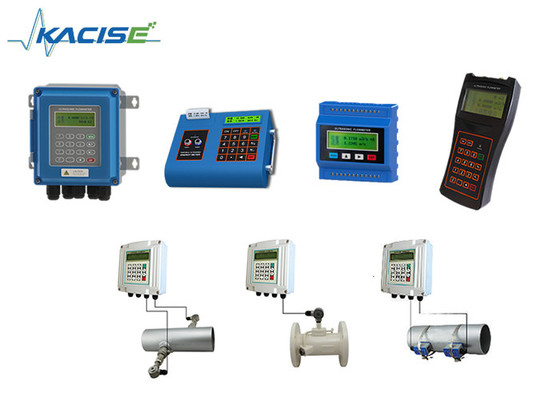

Ultrasonic flowmeter serii KUF2000A jest używany do długoterminowego pomiaru pola. Ma trzy różne rodzaje czujników do pomiaru przepływu rurociągu.Karta SD jest opcjonalna do przechowywania dużej ilości danych.

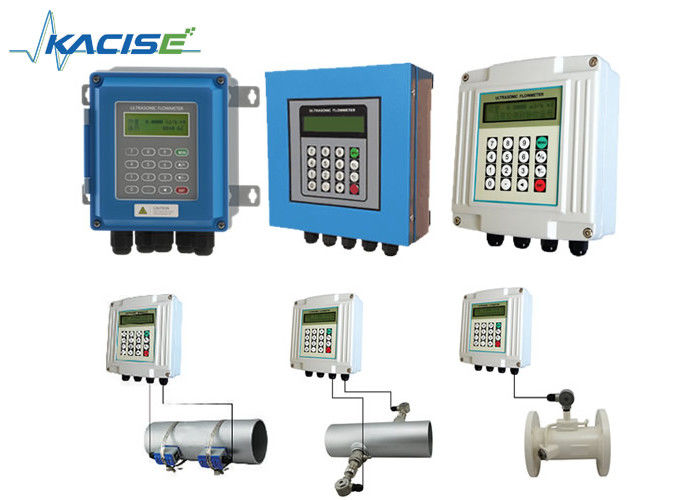

Rodzaj rury wewnętrznej:DN15-32mm rury wykorzystuje czujnik rury w linii w kształcie π, DN40 i powyżej wykorzystuje standardowy czujnik rury w linii.wysoka dokładność pomiaru i brak utraty ciśnienia.

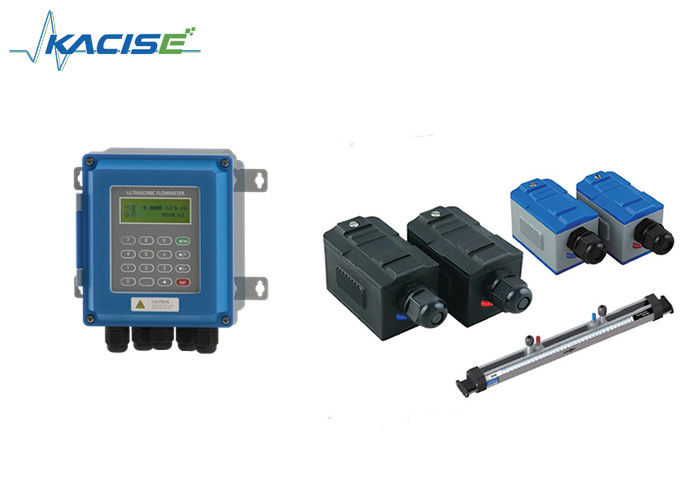

Typ zacisków:Czujniki są przymocowane do zewnętrznej części rur i nie wchodzą w kontakt z wewnętrznym płynem.KUF2000 serii Klempy na ultradźwiękowy przepływozmiar jest łatwy do instalacji, bez konieczności odcięcia rury i wody, bez utraty prasy. Wspiera długoterminowe pomiary online.
Rodzaj wkładu:Za pomocą narzędzia do wykonywania otworów można zrealizować instalację bezprzerwanego przepływu.Czujniki łączą się z płynem bezpośrednio, pomiar jest stabilny i wiarygodny.
|
Część hosta |
Zasada |
Ultrasonic time gap |
|
Dokładność |
± 1% |
|
|
Wyświetlacz |
2×20 znaków LCD z podświetleniem |
|
|
Wyjście sygnału |
Wynik 1 kierunku 4~20mA, rezystancja elektryczna 0~1K,dokładność 0, 1% |
|
|
Wynik impulsu OCT w 1 kierunku ((Pulsowa szerokość 6 ~ 1 0 0 ms,domyślnie 2 0 0 ms) |
||
|
1 sposób wyjścia przekaźnika |
||
|
Wprowadzenie sygnału |
Wprowadzenie 4~20mA, dokładność 0,1%,sygnał pozyskiwania, taki jak temperatura, ciśnienie i poziom płynu |
|
|
Podłącz przetwornik temperatury Pt100, może zakończyć pomiar ciepła / energii |
||
|
Interfejs danych |
Izolacja seryjnego interfejsu RS485, uaktualnienie oprogramowania licznika przepływu za pomocą komputera, obsługa modułu MODBUS, METER-BUS itp. |
|
|
Kabel |
Kabel z parą skręconymi, zazwyczaj o długości poniżej 50 metrów; Wybierz komunikację RS485, odległość transmisji może przekroczyć 1000 metrów. |
|
|
Warunki rur |
Materiał rurowy |
Dozwolone są wyroby ze stali, stali nierdzewnej, żelaza, miedzi, cementu, PVC, aluminium, szkła, stali, podszewki. |
|
Średnica rury |
15~6000 mm |
|
|
Rurociąg o prostej długości |
Należy spełnić wymagania dotyczące instalacji przetwornika: w górnym rzędzie 10D, w dolnym rzędzie 5D, 30D od pompy. |
|
|
Średnie |
Rodzaj płynu |
Woda, woda morska, ścieki, olej, substancje chemiczne (alkohol, kwasy itp.), odpady roślinne i inne płynne |
|
Temperatura |
-30~160°C |
|
|
Mroczność |
10 wieczorów nie tyle bałwanów |
|
|
Prędkość przepływu |
0~±10m/s |
|
|
Środowisko |
Temperatura |
Głośnik: -20~60°C;Czujnik:-30~160°C |
|
wilgotność |
Głośnik: 85% RH; czujnik przepływu: IP68, poniżej 2 m pod wodą |
|
|
Zasilanie |
DC8~36V lub AC85~265V (nieobowiązkowe) |
|
|
Konsumpcja |
1.5W |
|
