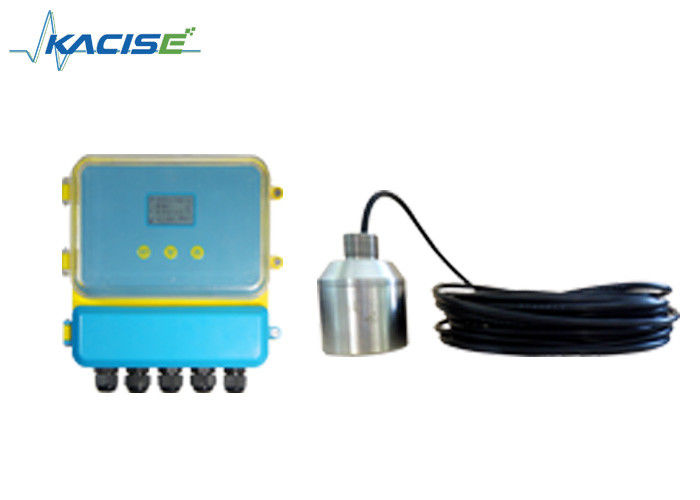

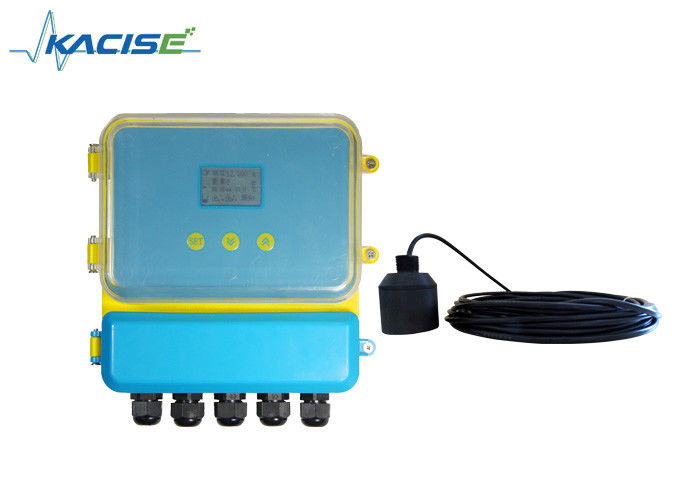

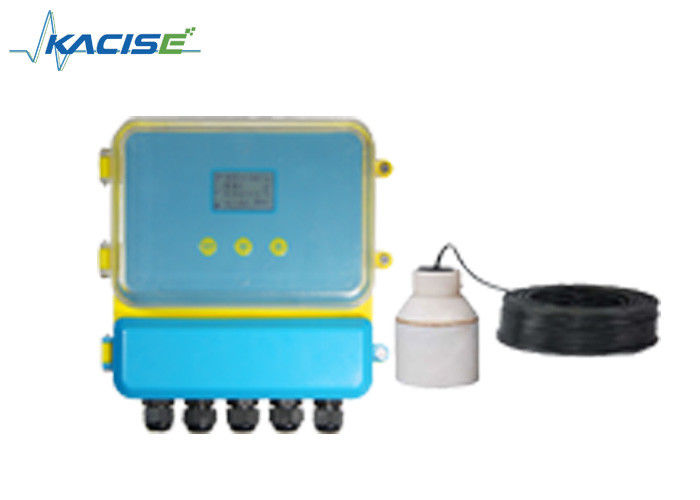

RS485 Ultrasonic Mud Level Meter 5-70M Instrument interfejsu błota
Opis produktu
Ultrasonic sludge level meter, znany również jako ultrasonic sludge interface instrument, jest przeznaczony do długotrwałej, niezawodnej pracy w przemyśle i mieście.
Dzięki analizie emisji ultradźwiękowych i echo zawieszonych w wodzie stałych substancji, można obliczyć wysokość osadu.
Ultradźwiękowy miernik poziomu błota nadaje się do pomiaru przekroju poprzecznego rzek, jezior, zbiorników, dróg wodnych, portów, głębinowych wód podwodnych,pomiary i nawigacja podwodnej topografii oraz wykrywanie podwodne, itp.
Może pracować nieprzerwanie przez 24 godziny i realizować transmisję danych w czasie rzeczywistym.
Parametry
| Funkcja |
Rodzaj podziału |
| Zakres |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| Dokładność |
1%-3% |
| Rozstrzygnięcie |
1 mm lub 0,1% (które jest większe) |
| Wyświetlacz |
Wyświetlacz LED angielski |
| Wyjście analogowe |
Cztery przewody 4~20mA/510Ω obciążenia |
| Wyjście cyfrowe |
RS485, RS232 (nieobowiązkowe) |
| Wyjście przekaźnika |
4-drogowy prąd AC 250V/5A lub prąd stały 30V/5A (nieobowiązkowy) |
| Zasilanie |
Definicja domyślna: 24VDC, opcjonalna: 220V AC+15% 50Hz |
| Temperatura środowiska |
LED: -20°+60°C, sonda: -20°+80°C |
| Stopień ochrony |
LED: IP65, sonda: IP68 |
| Sonda kablowa |
10m |
| Instalacja |
Węzeł lub flanszka |
Instalacja
Pomiar w stanie stałym
Flanca instalacyjna
Metoda montażu jest taka sama jak w przypadku pomiaru płynu, można go zainstalować na flansie łączącej połączoną rurę pojemnika.Oś musi być skierowana do wyjścia pojemnika lub prostopadła do powierzchni nośnika, sonda powinna być w stanie wyjść z podłączonej rurki.
Instrukcje obsługi ultradźwiękowego miernika różnicy poziomunie
Ultradźwiękowy miernik różnicy poziomu, który ma chińskie i angielskie menu i proste
Zazwyczaj, po wykonaniu instrukcji instalacji, a następnie ustawienia kilku parametrów, zacznie działać.
Prosta operacja:
1. Klucz: Nasze produkty mogą być debugowane za pomocą trzech klawiszy na panelu. Następnie zmierzona wartość jest wyświetlana przez LED.
2Po włączeniu naszego produktu, naciśnij klawisz SET przez dwie sekundy i wejdź do menu pierwszego poziomu.
3. Wartość wysokości sondy (nr 1) wprowadza do pozycji "referencja zero 1", "referencja zero 1" można znaleźć w tabeli struktury w menu.(wysokość sondy to odległość od powierzchni startowej sondy do dna).
4. Wysokość wartości sondy ((No.2) wprowadza do pozycji 0 0 0 0 2. pozycja 0 0 0 2 można znaleźć na zdjęciu menu.
5Zestaw 4mA odpowiada wartości różnicy, a 20mA wartości różnicy.
- 4mA odpowiada wartości różnicy: wyjście wynosi 4mA, gdy wartość różnicy wynosiustawienie wartości.
- 20mA odpowiada wartości różnicy:wyjście wynosi 20mA, gdy wartość różnicy jest równaustawienie wartości.
- ¢Ponieważ odpowiednia wartość różnicy i "20mA odpowiadająca wartość różnicy, prosimySprawdź zdjęcie menu.
One. Applica)ton
Ultradźwiękowy miernik różnicy poziomu (materiał, płyn), jest używany do pomiaru różnic wysokości poziomu lub poziomu materiału w dwóch różnych pojemnikach.
Wpływe. Wwig
Przesyłki elektryczne ultrasłowiennego miernika różnicy poziomu
Terminal ultraszynowego miernika różnicy poziomu
Instrukcja podłączenia
Zakończenie: Pierwszy przycisk naziemny instrumentu musi być rzeczywiście uziemiony. Nie dzielić przycisk naziemny z innymi urządzeniami.
- Czerwony: przetwornik trans_n n
- Niebieski: Temp n + czujnik temperatury +
- Czarny: drut ziemny GND
- Jednorazowa sonda: n=1, podwójne sondy, n=1,2 Prąd:?? prąd+?? połączenie mA n+; ?? prąd-?? połączenie mA n-/GND
- pojedyncza sonda: n=1, podwójne sondy, n=1,2 Relay:RLlnA i RLnB pokazują się otwarte; RLnA i RLnC pokazują się zamknięte.2,3,4
- Władza: moc AC połączyć L, N moc DC: 24V+ połączyć 24VDC+, GND połączyć 24VDC-
Uwaga:
1 Opóźnienie 1 jest używane do alarmu sondy 1, opóźnienie 2 jest używane do alarmu sondy 2. Opóźnienie 3 i opóźnienie 4 są używane do alarmu różnicowego.
②
★ Wyjście mA1+ i mA- jest prądem różniczkowym.Poprzedstawione wyjście mA2+ i mA- jest prądem sondy 2 lub wybierz prąd sondy 1.(wybierz z trybu pracy 9 ------- 2 wyjście mA 2 )
★ Jako tryb pracy podwójnego poziomu materiału, wyjście mA 1+ i mA- jest prądem sondy 1.
