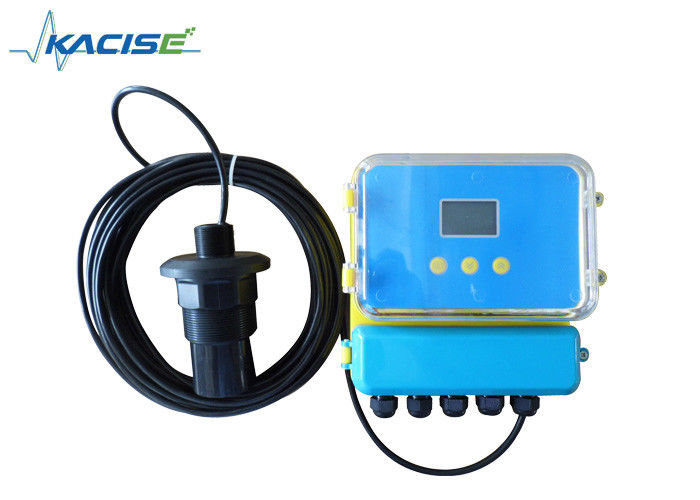

RS485 Wyjście Split Type Ultrasonic Level Difference Meter z zakresem 5-30M i dokładnością 0,5%-1%

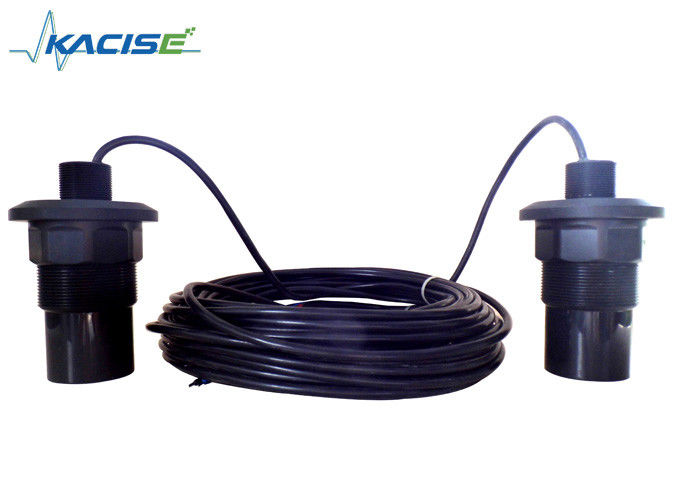

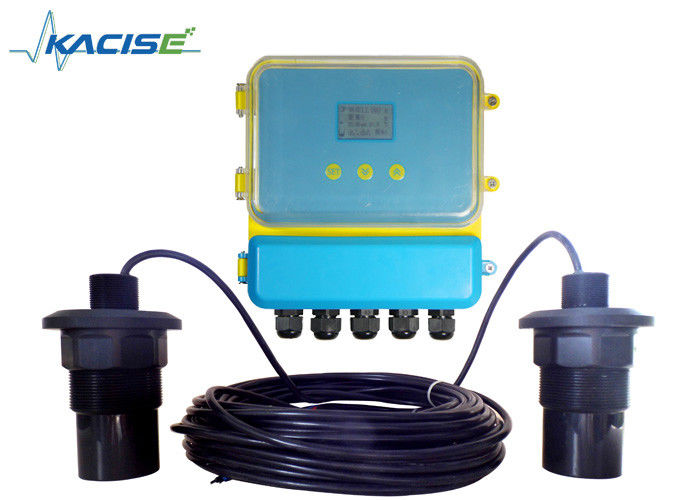

Miernik różnicy poziomu ultradźwiękowego typu split składa się z dwóch sond. Zazwyczaj instalowane z przodu i z tyłu grube i cienkie siatki do pomiaru różnicy przed i za siatką.Kiedy różnica jest osiągnięcie do ustawionej wartości, grzejnik zacznie działać w celu oczyszczenia osadu i zatrzyma się, gdy różnica będzie niższa niż ustawiona wartość..

Struktura produktu

Metoda montażu jest taka sama jak w przypadku pomiaru płynu, można go zainstalować na flansie łączącej połączoną rurę pojemnika.Oś musi być skierowana do wyjścia pojemnika lub prostopadła do powierzchni nośnika, sonda powinna być w stanie wyjść z podłączonej rurki.

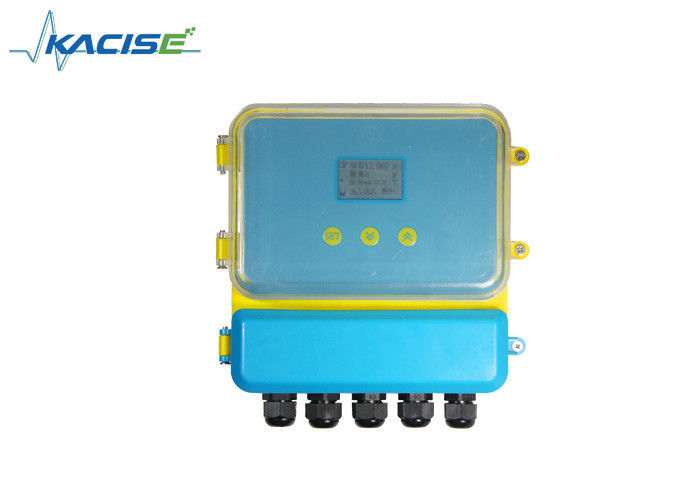

Ultrasonometr różnicy poziomu, który ma chińskie i angielskie menu i prostą konfigurację, może spełniać różne wymagania klienta.Następnie ustawić kilka parametrów, to zacznie działać.

Prosta operacja:

1. Klucz: Nasze produkty mogą być debugowane za pomocą trzech klawiszy na panelu.



2. Po włączeniu naszego produktu, naciśnij klawisz SET przez dwie sekundy i wejdź do menu pierwszego poziomu.
3. Wartość wysokości sondy ((No.1) wprowadza do pozycji "referencja zero 1", "referencja zero 1" można znaleźć w tabeli struktury w menu.(wysokość sondy to odległość od powierzchni startowej sondy do dna).
4. Wartość wysokości sondy ((No.2) wprowadza do pozycji "referencja zero 2". pozycji "referencja zero 2".
5. Zestaw 4mA odpowiada wartości różnicy, a 20mA odpowiada wartości różnicy.
6. 4mA odpowiada wartości różnicy: wyjście wynosi 4mA, gdy wartość różnicy jest równa wartości ustawienia.
7. 20mA odpowiada wartości różnicy: wyjście wynosi 20mA, gdy wartość różnicy jest równa wartości ustawionej.
8. ¢Ponieważ wartość różnicy odpowiada wartości "20mA" i "20mA odpowiada wartości różnicy, sprawdź zdjęcie struktury menu.

Ultradźwiękowy miernik różnicy poziomu (materiał, płyn), jest używany do pomiaru różnic wysokości poziomu lub poziomu materiału w dwóch różnych pojemnikach.

Przesyłki elektryczne ultrasłowiennego miernika różnicy poziomu

Terminal ultraszynowego miernika różnicy poziomu

Uziemienie: Pierwszy przycisk naziemny instrumentu musi być rzeczywiście uziemiony. Nie dzielić przycisk naziemny z innymi urządzeniami. Podnieść 4 Terminal. Przekształcacz:Czerwony: Trans_n przekształcacz n Błękitny:Temp n + czujnik temperatury + Czarny: GND drut ziemski pojedyncza sonda: n=1, podwójne sondy, n=1,2 Prąd:?? prąd+?? podłącz mA n+; ?? prąd-?? podłącz mA n-/GND pojedyncza sonda: n=1, podwójne sondy, n=1,2 Relaj:RLlnA i RLnB pokazują się otwarte;Zakończony pokaz RLnA i RLnC. pojedyncza sonda: n=1,2 podwójne sondy, n=1,2,3,4 Prąd: prąd AC połączyć L, N prąd DC: 24V+ połączyć 24VDC+, GND połączyć 24VDC-

Uwaga:

• 1 Opóźnienie 1 jest używane do alarmu sondy 1, opóźnienie 2 jest używane do alarmu sondy 2, opóźnienie 3 i opóźnienie 4 są używane do alarmu różnicowego.
• 2 ★ Wyjście mA1+ i mA- to prąd różniczkowy.(wybierz spośród trybu pracy 9 —------ 2 wyjście mA 2 —) ★ Jako tryb pracy podwójnego poziomu materiału, wyjście mA 1+ i mA- jest prądem sondy 1. wyjście mA2+ i mA- jest prądem sondy 2.

Karta gwarancyjna ultraszybkowego miernika poziomu i ultraszybkowego miernika różnicy poziomu

Instrukcje karty gwarancyjnej ultradźwiękowego miernika poziomu

1. W okresie gwarancji awaria spowodowana normalnym użytkowaniem może korzystać z bezpłatnej konserwacji zgodnie z kartą gwarancyjną.
2. Okres gwarancji: okres gwarancji produktu rozpoczyna się w terminie 12 miesięcy od daty przyjęcia.

Następująca sytuacja bez bezpłatnej gwarancji:

1. Produkt lub inne elementy po upływie okresu gwarancji.
2. Ze względu na środowisko użytkowania nie może spełniać wymogów produktu, w rezultacie sprzęt nie działa.
3. Z powodu złego środowiska zasilania lub obcych obiektów w urządzeniach, w rezultacie, doprowadzić do awarii lub uszkodzenia.
4. Z powodu nieprzestrzegania ich zgodnie z instrukcją obsługi i rozważania, w rezultacie, doprowadzić do awarii.
5. W wyniku siły wyższej czynniki takie jak piorun, woda, ogień i inne czynniki naturalne, w wyniku, prowadzić do awarii.
6. Z powodu nieuprawnionej naprawy, nieuprawnionych modyfikacji, nadużyć, w rezultacie, prowadzi do awarii.

1. Proszę zachować te instrukcje, kartę gwarancyjną, bezpieczne, zgubione bez zapłaty.

Władza interpretacyjna niniejszej karty gwarancyjnej należy do naszej firmy, mamy prawo do zmiany zawartości tej karty bez uprzedniego powiadomienia.
