Place of Origin:
China
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KDF1000
Wideo

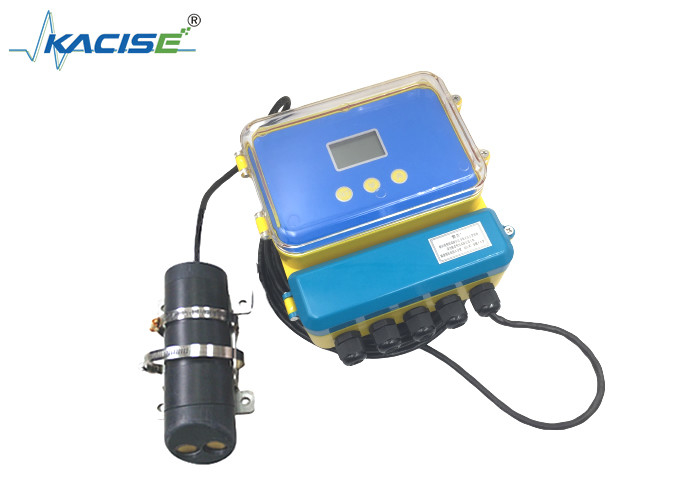

Przepływomierz serii KDF1000 to produkt mierzący prędkość i przepływ wody w naturalnych wodach, kanałach lub rurociągach.
Przepływomierz jest podzielony na dwie części: czujnik i gospodarz, które są połączone kablem.
Może mierzyć prędkość i przepływ wody w kanałach i rzekach, a poziom wody jest o ponad 20 cm wyższy od górnej części czujnika.
Może mierzyć prędkość i przepływ wody w rurociągach i kanalizacjach.
Czujnik ma dwa przetworniki, jeden nadający i jeden odbierający.
1Kiedy woda jest nieruchoma, częstotliwość odbierania jest taka sama jak częstotliwość przesyłana.
2Im szybszy przepływ, tym szybsza częstotliwość odbierana przez czujnik odbierania, która będzie wyższa niż częstotliwość przesyłania.
3Im wolniejszy natężenie przepływu, tym wolniejsza częstotliwość odbierana przez czujnik odbierania, ale będzie wyższa niż częstotliwość przesyłania.
Jeżeli czujnik mierzy wzdłuż kierunku przepływu wody:
1Kiedy woda jest nieruchoma, częstotliwość odbierania jest taka sama jak częstotliwość przesyłana.
2Im szybszy natężenie przepływu, tym szybsza częstotliwość odbierana przez czujnik odbierający, ale będzie niższa niż częstotliwość przesyłana.
3Im wolniejszy natężenie przepływu, tym wolniejsza częstotliwość odbierana przez czujnik odbiorczy, ale będzie niższa niż częstotliwość nadająca.
Z powyższego można obliczyć prędkość i kierunek przepływu wody.
Podczas instalacji i użytkowania czujnik musi być bezpośrednio skierowany w kierunku przepływu wody.
| Struktura | rodzaj podzielony; |
| Rodzaje pomiarów | prędkość, przepływ, głębokość wody, temperatura wody |
| Poziom ochrony | IP68 |
| Celem | pomiar online |
| Zakres pomiaru prędkości | Standardowa konfiguracja wynosi 0,03 m/s ≈ 5,00 m/s (głębokość wody powyżej czujnika: 20 cm); inne zakresy przepływu można dostosować. |
| Rozstrzygnięcie pomiaru natężenia przepływu | 1 mm/s; |
| Dokładność pomiaru prędkości przepływu | ±2 ‰ 4% zmierzonej prędkości przepływu; |
| Pomiar głębokości wody | 00,02m ̇ 10,00m; |
| Rozstrzygnięcie | 2 mm |
| Dokładność | ± 0,5%; |
| Zakres temperatury | 0 ̊60oC; |
| Rozstrzygnięcie | 0.1oC; |
| Zakres przepływów | 10 litrów/sek 99999999 metrów sześciennych/godzinę |
| Zasilanie | napędzane akumulatorami, 12VDC; |
| Sygnał wyjściowy (na baterię) | RS485; |
| Zawartość sygnału wyjściowego RS485 | przepływ, natychmiastowy przepływ, przepływ kumulacyjny, poziom wody, temperatura |
| sygnał wyjściowy (zewnętrzne źródło zasilania) | 4-20mA; |
| Zawartość sygnału wyjściowego 4-20ma | natychmiastowy przepływ |
| Funkcja transmisji bezprzewodowej | W przypadku gdy klient posiada serwer z stałym adresem IP lub wynajęty serwer chmurowy. |
| Długość kabla między czujnikiem a nadajnikiem | 10 metrów; |
| Rodzaje testowanych dróg wodnych | rury, kanały, naturalne strumienie, rzeki; |
| Wymogi dotyczące pH płynu | Wartość pH pomiędzy 6-8, nieżrąca dla czujnika. |
| Wymóg temperatury płynu | 0 ̊50°C |
| Wymóg ciśnienia płynu | 1 ciśnienie atmosferyczne standardowe w środowisku naturalnym |
| Zasilanie pomiaru przepływu | 1114VDC, prąd 250mA. |
| Nieprzerwane zużycie siły roboczej | 14V x 250ma = 14V x 0,25A = 3,50W. |
