Tło
Ze względu na unikalne środowisko geograficzne morskich hodowli klatkowych, tradycyjne metody monitorowania są niewystarczające. Aby rozwiązać ten problem, Granfoo Industrial Co., Ltd. zaprojektowała inteligentny system monitorowania IoT oparty na technologii bezprzewodowej sieci lokalnej (WLAN), mający na celu osiągnięcie monitorowania w czasie rzeczywistym, zbierania danych i zdalnego sterowania.
Architektura systemu
- System zbierania danych z front-endu: Obejmuje czujniki jakości wody, kamery podwodne i inne urządzenia odpowiedzialne za zbieranie danych o jakości wody i obrazów wideo z klatek.
- Bezprzewodowy system transmisji: Wykorzystuje technologię mostu bezprzewodowego do przesyłania danych z front-endu do centrum monitorowania.
- Centrum monitorowania: Składa się z serwerów danych, urządzeń pamięci masowej, stacji roboczych i systemów wyświetlania, odpowiedzialnych za przetwarzanie, przechowywanie i wizualizację danych.
Funkcje systemu
- Monitorowanie w czasie rzeczywistym: Ciągłe zbieranie i rejestrowanie parametrów takich jak tlen rozpuszczony, przepływ i temperatura przez 24 godziny na dobę, 7 dni w tygodniu.
- Funkcja alarmu: Automatycznie uruchamia alarmy po wykryciu nieprawidłowych danych, obsługując wiele metod alarmowania.
- Zdalne sterowanie: Umożliwia zdalne sterowanie urządzeniami za pomocą telefonów komórkowych lub komputerów, umożliwiając zdalne przełączanie i ustawienia czasowe.
- Statystyki danych: Zapewnia funkcje statystyk danych i eksportu do analizy przez użytkownika.
Lista wyposażenia
| Nr | Przedmiot (nazwa sprzętu) | Ilość | Uwagi |
|---|---|---|---|
| 1 | Sześcioparametrowy system zbierania | 1 zestaw | Do pomiaru sześciu parametrów |
| Czujnik przewodności | 1 | Dostosowany przez Hengxin | |
| Czujnik chlorofilu | 1 | Kemis | |
| Czujnik zasolenia | 1 | Dostosowany przez Hengxin | |
| Czujnik pH | 1 | Importowany niemiecki czujnik antykorozyjny i wodoodporny | |
| Czujnik przepływu | 1 | Dostosowany | |
| Czujnik tlenu rozpuszczonego | 1 | Czujnik tlenu rozpuszczonego PH/ORP | |
| 2 | System kamer podwodnych | 4 | Kamera o bardzo niskiej jasności z mocnym światłem wypełniającym |
| Kamera podwodna | 4 | Sieciowa kamera HD | |
| Podwodne światło wypełniające | 4 | Amerykańskie diody LED COB, niskie zużycie energii, 100W, wysoka odporność na ciśnienie | |
| 3 | System zasilania | 1 | Główny + zestaw obwodów rozgałęzionych |
| Panel słoneczny | 2 zestawy | Zintegrowany system sterowania falownikiem 800W | |
| Bateria litowa | 2 zestawy | 12V 120Ah | |
| 4 | Terminal sterowania | 1 | Główny obwód z komputerem przemysłowym i wyświetlaczem |
| Komputer przemysłowy | 1 | Importowany komputer przemysłowy | |
| Wyświetlacz przemysłowy | 1 | 30-calowy wyświetlacz LCD | |
| 5 | Bezprzewodowy system transmisji | 1 zestaw | Kompletny bezprzewodowy system transmisji i akcesoria |
| 6 | System oprogramowania akwakultury | 1 zestaw | Dedykowany do akwakultury |
| 7 | Kable i akcesoria | 1 zestaw | Komponenty do konfiguracji systemu |
| 8 | Materiały pomocnicze i lampy alarmowe słoneczne | Według potrzeb |
Funkcje pomiaru i kontroli na miejscu

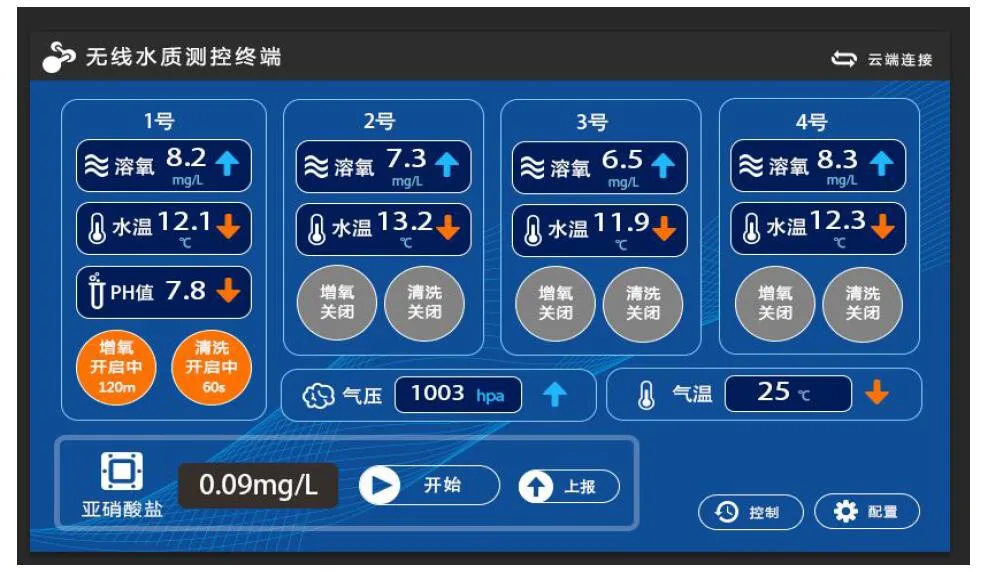

Terminal pomiarowo-kontrolny posiada funkcję pomiaru i kontroli na miejscu. Za pomocą panelu dotykowego skonfigurowanego na sprzęcie na miejscu można wygodnie realizować pomiar i kontrolę sprzętu na miejscu. Poniższy rysunek przedstawia ekran dotykowy do pomiaru i kontroli na miejscu.
