Miejsce pochodzenia:
CHINY
Nazwa handlowa:
Gyrosens
Orzecznictwo:
CE
Numer modelu:
GSGYR106F

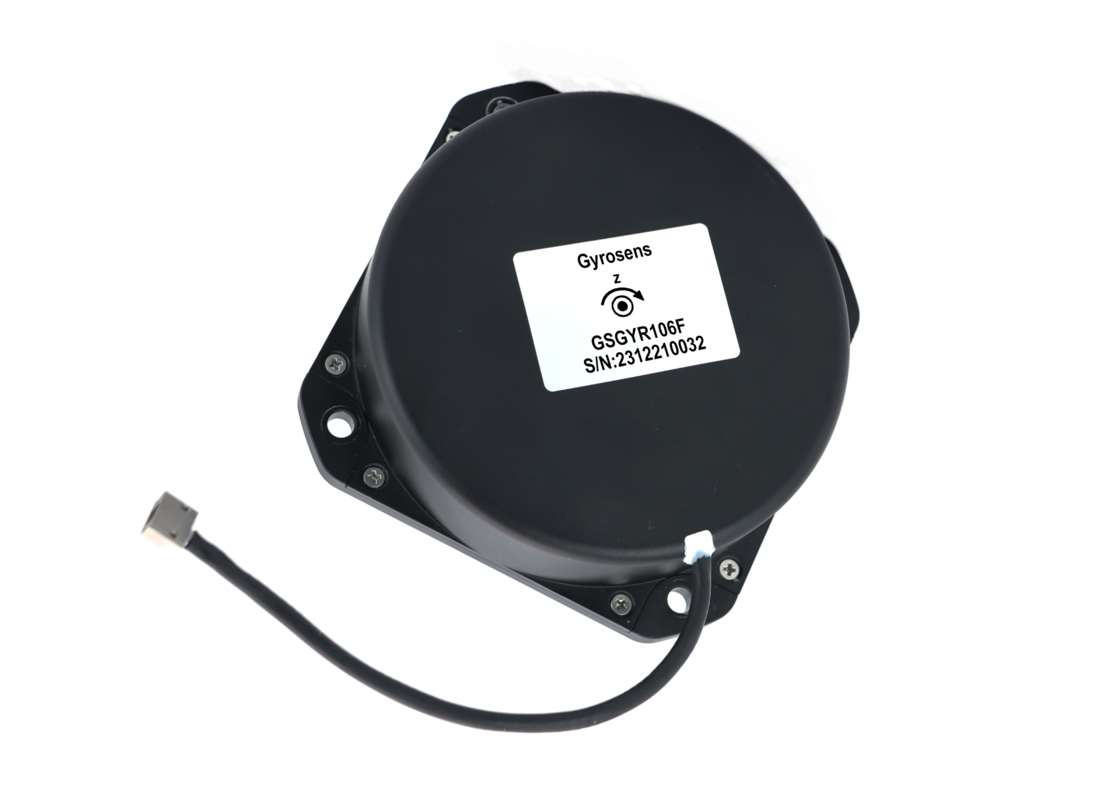

Produkt ten jest czujnikiem biegłości kąta inercji opartym na optycznym efekcie Sagnaca, zaprojektowanym do pomiaru prędkości kątowej obrotu nośnika wzdłuż oś wrażliwej.Wykorzystuje cyfrowy obwód wykrywający zamkniętą pętlę, aby wyodrębnić różnicę ścieżki optycznej światła w kierunku ruchu wskazówek zegara spowodowaną zewnętrzną fizyczną prędkością kątowąSystem moduluje i demoduluje sygnał napięcia ścieżki optycznej, osiągając zwrot zwrotny w zamkniętej pętli i kontrolę w celu wykrywania sygnału prędkości kątowej w czasie rzeczywistym.
Produkt składa się z dwóch głównych elementów: optycznej jednostki czującej na prędkość kątową i systemu wykrywania sygnału, zapewniającego informacje o wzroście kąta jednomiernego i dane o temperaturze wewnętrznej.
| Parametry | GSGYR106F-H | GSGYR106F-HH |
|---|---|---|
| Parametry zasilania | ||
| Napięcie zasilania | +5V prąd stały | +5V prąd stały |
| Wydajność produktu | ||
| Wymiary | 120 × 120 × 36 mm | 120 × 120 × 36 mm |
| Czas rozpoczęcia | 3s | 3s |
| Bias (10s gładkość, temperatura ustawiona) | < 0,01°/h | < 0,005°/h |
| Stabilność stronniczości (10s gładko -45°C~+70°C) | < 0,005°/h ((10s) < 0,0015°/h ((100s) | < 0,003°/h ((10s) < 0,001°/h ((100s) |
| Powtarzalność stronniczości | < 0,0015°/h | < 0,001°/h |
| Wyborne spacery | < 0,0003°/√h | < 0,0002°/√h |
| Nieliniowość współczynnika skali | < 2 ppm | < 2 ppm |
| Powtarzalność współczynnika skali | < 5 ppm | < 5 ppm |
| Zakres dynamiczny | ± 300°/s | ± 300°/s |
| Rozpraszanie mocy (pełna temperatura) | < 4W | < 4W |
| Waga | 890 g±20 g | 890 g±20 g |
| Środowisko | ||
| Temperatura pracy | -45°C+70°C | -45°C+70°C |
| Temperatura przechowywania | -55°C+80°C | -55°C+80°C |
Wyślij do nas zapytanie
