Miejsce pochodzenia:
CHINY
Nazwa handlowa:
Gyrosens
Orzecznictwo:
CE
Numer modelu:
GSGYR105F

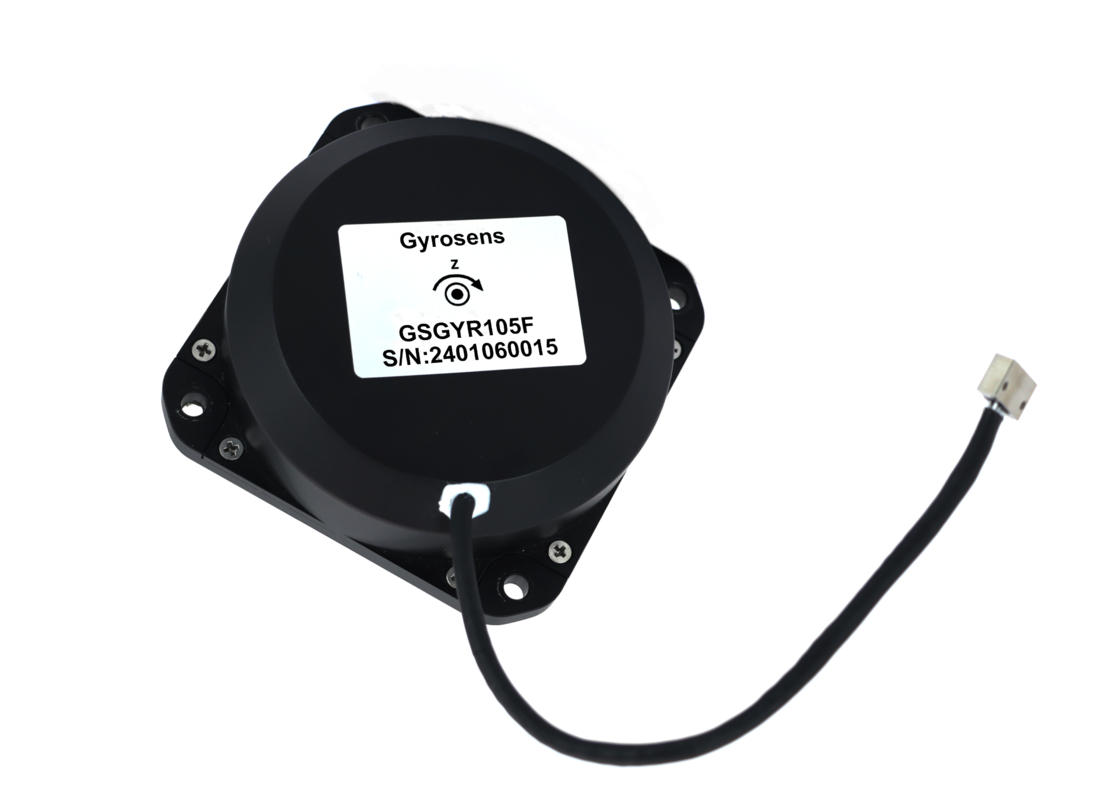

Ten produkt jest bezwładnościowym czujnikiem kąta opartym na optycznym efekcie Sagnaca i służącym do pomiaru prędkości kątowej obrotu nośnika wzdłuż czułej osi. Cyfrowy obwód detekcji w zamkniętej pętli wyodrębnia różnicę ścieżki optycznej światła zgodnego z ruchem wskazówek zegara spowodowaną zewnętrzną fizyczną prędkością kątową, moduluje i demoduluje sygnał napięciowy sygnału ścieżki optycznej oraz wykorzystuje sprzężenie zwrotne i sterowanie w pętli zamkniętej, aby uzyskać wykrywanie sygnału prędkości kątowej w czasie rzeczywistym.
Produkt ten składa się z dwóch części: optycznej jednostki czułej na prędkość kątową oraz detekcji sygnału, dostarczającej informacji o jednoosiowym przyroście kąta i informacji o temperaturze wewnętrznej.
| Parametr | GSGYR105F | GSGYR105F-H | GSGYR105F-HH |
|---|---|---|---|
| Parametr zasilania | |||
| Napięcie zasilania | +5 V prądu stałego | +5 V prądu stałego | +5 V prądu stałego |
| Wydajność produktu | |||
| Wymiary | 98 × 98 × 31,5 mm | 98 × 98 × 33,5 mm | 98 × 98 × 33,5 mm |
| Czas rozpoczęcia | 3s | 3s | 3s |
| Odchylenie (10 s gładkie, stała temperatura) | <0,05°/godz | <0,015°/godz | <0,01°/godz |
| Stabilność odchylenia (10s płynna -45°C~+70°C) | <0,02°/h(10 s) <0,006°/h(100 s) | <0,015°/h(10 s) <0,005°/h(100 s) | <0,01°/h(10 s) <0,003°/h(100 s) |
| Powtarzalność odchylenia | <0,006°/godz | <0,005°/godz | <0,003°/godz |
| Przypadkowy spacer | <0,001°/√ godz | <0,0008°/√h | <0,0005°/√h |
| Nieliniowość współczynnika skali | <10 ppm | <2 ppm | <2 ppm |
| Powtarzalność współczynnika skali | <10 ppm | <5 ppm | <5 ppm |
| Zakres dynamiczny | ±500°/s | ±300°/s | ±300°/s |
| Strata mocy (pełna temperatura) | <4W | <4W | <4W |
| Waga | <480g lub 520g±20g (pakiet B) | 520g±20g | 520g±20g |
| Środowisko | |||
| Temperatura robocza | -45°C~+70°C | -45°C~+70°C | -45°C~+70°C |
| Temperatura przechowywania | -55°C~+80°C | -55°C~+80°C | -55°C~+80°C |
