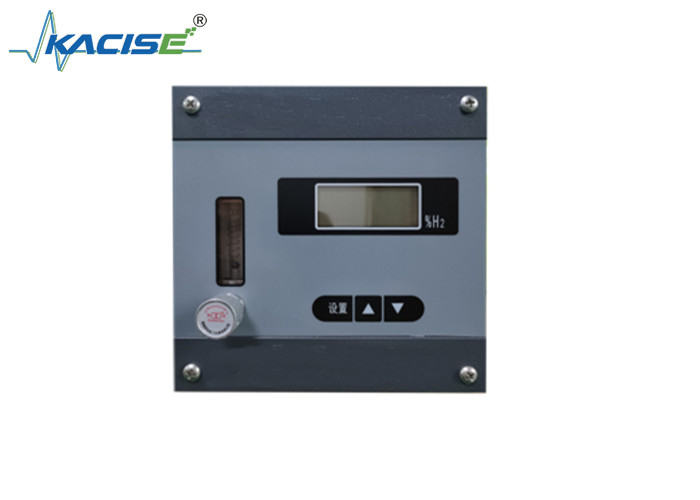

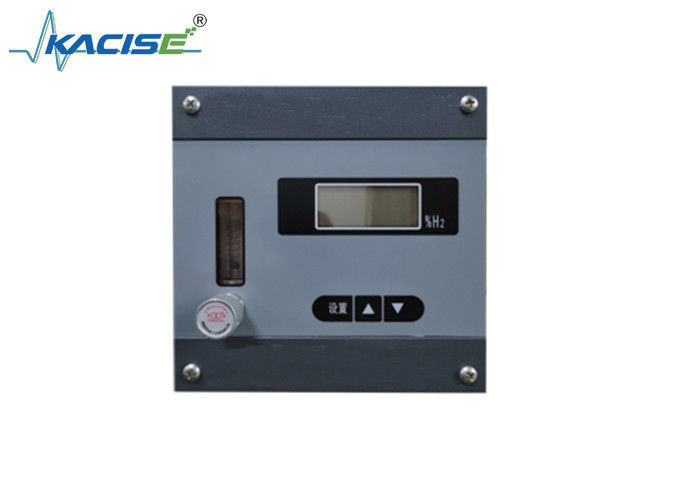

KTG122 Analizator wodoru w tlenie do produkcji wodoru i tlenu z elektrolizy wody

KTG122 Analizator wodoru w tlenie do produkcji wodoru i tlenu z elektrolizy wody

Wprowadzenie

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, produkcji nawozów, przemysłu petrochemicznego, separacji powietrza i fermentacji biologicznej.

Podstawowa zasada

Urządzenie to wykorzystuje trójelektrodowy czujnik elektrochemiczny składający się z elektrody roboczej, elektrody odniesienia i elektrody pomocniczej, tworząc dwa obwody.Jeden obwód jest dla procesu reakcji elektrodWielkość tego prądu oznacza zawartość wodoru w gazie.

Parametry techniczne

Zakres pomiaru: 0,00 - 2,00%/4,00% (zakres do wyboru)

Maksymalny dopuszczalny błąd: ± 2% FS

Powtarzalność: ±1%FS

Rozdzielczość: 0,01%

Czas reakcji: t90 ≤ 30 s

Zdarzenie zerowe: ≤ ± 1% FS/7d

Odchylenie rozciągłości: ≤ ± 1% FS/7d

Przepływ gazu próbkowego: (300 ± 30) mL/min

Prąd pracy: 24VDC/220VAC

Środowisko pracy: temperatura pracy: - 15°C - + 45°C; wilgotność pracy: ≤ 90%RH

Cechy instrumentu

• Wysokiej wydajności czujnik: czujnik elektrochemiczny posiada długą żywotność, wysoką dokładność i szybką reakcję.
• Kompaktny i lekki: ma niewielką objętość i lekką wagę, co ułatwia łatwą instalację.
• Wzór odporny na eksplozję: przyjmuje wzór odporny na eksplozję.
• Funkcja wyświetlania na miejscu: Jest wyposażony w funkcję wyświetlania na miejscu.
• Długodystansowa transmisja sygnału: sygnał wyjściowy może być przesyłany na odległość do 1000 metrów.

Rodzaj bezpieczny

Wymiary zewnętrzne: 140 mm (szerokość) × 140 mm (wysokość) × 220 mm (głębokość)

Wycięte wymiary: 136 mm (szerokość) × 136 mm (wysokość)

Parametry zewnętrznych barier bezpieczeństwa: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0,02uF, Lp ≤ 1mH

Waga: 1,8 kg

Odporność na ogień Typ

Wymiary zewnętrzne: 130 mm * 136 mm

Wyjście analogowe: 4 - 20mA

Cyfrowy wyjście: RS458 interfejs z protokołem Modbus.

Oznakowanie przeciwwybuchowe: Exd IIC T6

Waga: 1,8 kg
