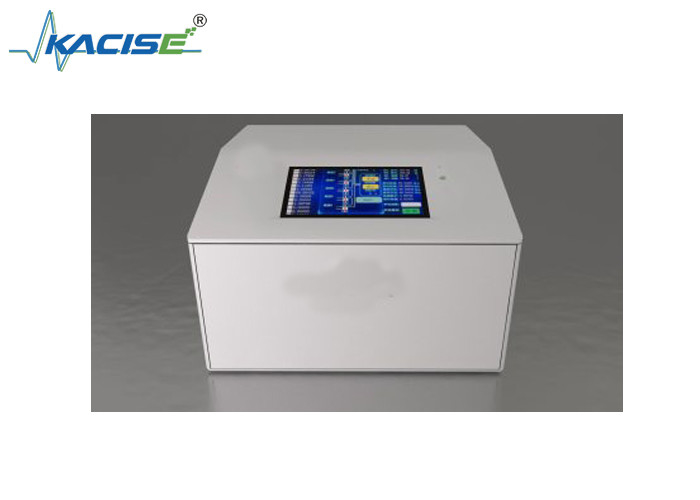

KTG101 Przenośny analizator chromatograficzny do analizy procesu gazu ziemnego.

Przenośny analizator chromatograficzny KTG101 stosuje się do analizy procesu gazu ziemnego

Wprowadzenie

Analizator chromatograficzny serii KTG101 przyjmuje zaawansowany proces Etch, aby kontrola obwodu gazowego była bardziej stabilna i miała niski koszt eksploatacji.długi czas analizyWykorzystując 7-calowy ekran w prawdziwych kolorach, zapewnia on wskazówki na miejscu i obsługę dotykową.wygodne w obsłudzeObecnie jest szeroko stosowany w dziedzinie ropy naftowej i gazu ziemnego i zdobył uznanie dużej liczby użytkowników.

Zastosowanie produktu

• Gaz ziemny: analiza alkanów, węglowodorów, formaldehydu oraz analiza produktów w procesach CNG i LNG
• Przemysł petrochemiczny: Analiza etylenu, polietylenu, gazu rafineryjnego, LPG i czystości
• Przemysł chemiczny węglowy: analiza całokomponentów gazu węglowego, gazu syntezowego, gazu oczyszczonego itp. lub analiza ciągła określonego gazu kluczowego
• Pozostałe: Analiza gazów trwałych, gazów środowiskowych oraz analiza czystości gazów takich jak azot, wodór i hel w gazach przemysłowych

Cechy produktu

• Nowy projekt, bardziej kompaktowy, bardziej niezawodny i dokładny
• GC dla jakości przekazania/mierzenia w analizie wartości kalorycznej i składników
• Więcej oszczędnych kosztów instalacji i eksploatacji
• Całkowita analiza składników, zdolna do analizy wszystkich składników gazu ziemnego do C12+ i H2S + H2
• Szybka prędkość analizy, pomiar wszystkich składników gazu ziemnego do C6+ trwa mniej niż 60 sekund
• Niewielka objętość, zajmująca niewielką przestrzeń, o wielkości obudowy komputera
• Wysoka wrażliwość, 1-5 ppm
• Wspieranie wymiany wewnętrznych elementów modułu - wtrysku, kolumny chromatograficznej, detektora itp.
• Szybka wymiana modułów kanałowych, elastyczne przełączanie konfiguracji
• Przyjąć najnowocześniejszą technologię EPC, dzięki czemu sterowanie obwodem gazowym będzie bardziej stabilne
• Prosta, ekonomiczna i wydajna aktualizacja, bezpośrednia aktualizacja z 1 lub 2 kanałów do 6 kanałów
• Oszczędność gazu nośnego i energii elektrycznej, która wynosi 10% w porównaniu z konwencjonalnym GC. Butelka gazu nośnego o pojemności 40L może być używana przez ponad 12 miesięcy

Główne wskaźniki

Powtarzalność: 0,01%

Dokładność: ≤0,1%FS

Wartości obliczone: wartość cieplna, gęstość, współczynnik kompresji itp. (zgodnie z normami ISO6976 lub GPA, Z przez AGA 8)

Temperatura pracy: -20°C do 50°C ((-4°F do 122°F)

Temperatura przechowywania: -30°C do 60°C ((-22°F do 140°F)

Całkowite wymiary: 320×290×190 mm (długość * szerokość * wysokość)

Waga: około 32 kg

Wydajność analizy

Czas analizy: mniej niż 60 sekund dla C6+

Wyroby z tworzyw sztucznych

Piekarnik termostatyczny: kluczowe elementy, takie jak kolumna chromatograficzna, detektor i pętla pobierania próbek, są umieszczone w piecu termostatycznym, który ma funkcję ochrony przed przegrzaniem się w temperaturze.

Główna jednostka analizatora chromatograficznego może wyświetlać informacje takie jak składniki gazu, współczynnik kompresji, wartość cieplną i gęstość na miejscu,i może wybrać zawartość wyświetlacza i skonfigurować tryb wyświetlania poprzez dotykPosiada potężną funkcję rejestracji i przechowywania, z historycznymi zapisami trwającymi co najmniej 12 miesięcy, w tym zapisami kalibracyjnymi i zapisami wyników danych itp.

Funkcje komunikacyjne

Interfejsy komunikacyjne: 2 RS485, 2 RS232 i 1 RJ45

Analogiczne interfejsy: 16 kanałów o pojemności 420 mA (rozszerzalne)

Protokoły komunikacyjne: Modbus RTU, protokoły TCP/IP

Interfejsy cyfrowe: do 8 wyjściów cyfrowych, w tym kompleksowe alarmy chromatograficzne, automatyczne sterowanie kalibracją itp.

Interfejs operacyjny

Duży ekran DGUS o pojemności 7" w prawdziwych kolorach K600+65k jest używany do wyświetlania i obsługi dotykowej.i uruchomić funkcje takie jak automatyczne/ręczne ustawianie parametrów chromatografu.

Inżynieria użytkowa

Zasilanie: 220VAC 50Hz Gaz nośny: He lub H2 lub N2 lub Ar

Spożycie: Mniej niż 10 ml/min Czystość: 99,995% i więcej
