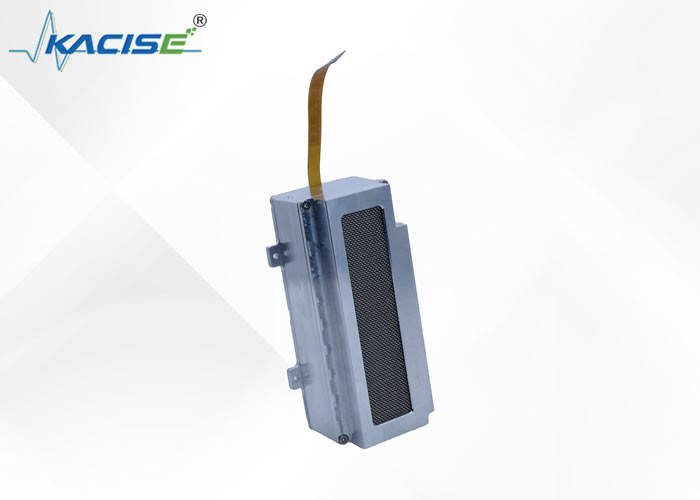

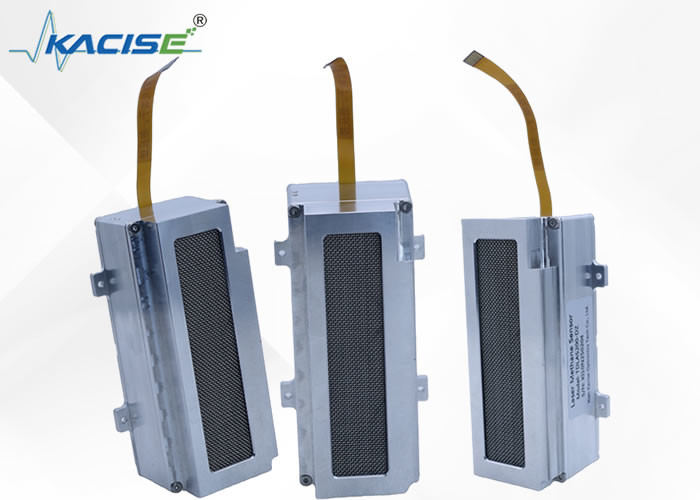

TDLAS200 Czujnik metanu z ogniwem wykrywającym wieloodbicie

1Wprowadzenie

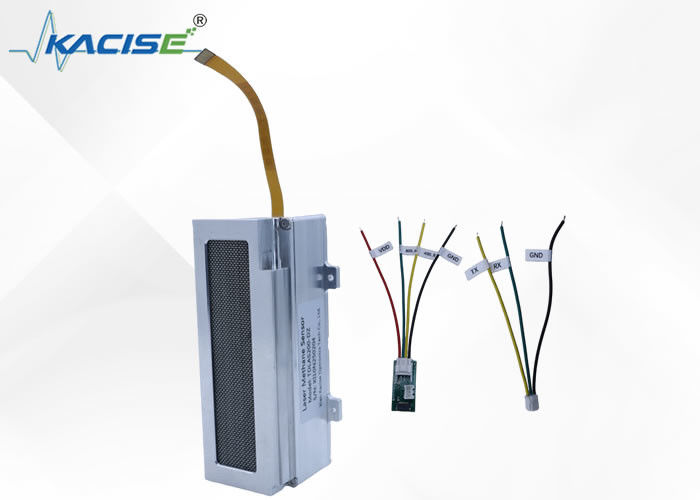

Czujnik metanu KACISE TDLAS200 z komórką wykrywającą wielokrotne odbicie zwiększa czułość, umożliwiając wielokrotne przejście lasera przez gaz.Oferuje zakres wykrywania 0~5000 ppm i czas reakcji 0.1 sekundy, zapewniając dokładne i niezawodne pomiary. Czujnik posiada kompaktową konstrukcję i cyfrowy interfejs umożliwiający łatwą integrację.nadaje się do różnych warunków. KACISE łączy w sobie zaawansowaną technologię i trwałość, dzięki czemu czujnik ten jest wiarygodnym wyborem do wykrywania metanu.

2.Wyznaczenia

1. Wysoka wrażliwość, reaguje tylko na docelowy gaz
2. Wbudowana komórka odniesienia, może być automatycznie kalibrowana
3. Łatwo zintegrowany, cyfrowy interfejs bezpośrednio pokazuje stan i koncentrację

3Zasada pomiaru

"Molekuły metanu wchłaniają światło o określonej długości fali".
"Kwota światła wchłonięta przez przezroczyste medium (masa gazu metanu) jest proporcjonalna do grubości i koncentracji masy gazu" - prawo Beer-Lamberta
Zgodnie z powyższymi zasadami fizycznymi, wiązkę światła o określonej długości fali można wykorzystać do przenikania przeciekającej masy gazu metanu.można zmierzyć stężenie metanu w masie gazu, i reaguje tylko na metan (unikalna selektywność).
Wykorzystanie komórki wykrywającej z wieloma odbiciami i umożliwienie laserze wielokrotnego przechodzenia przez mierzony gaz może pomnożyć czułość wykrywania.

4Parametry techniczne

*1 Upewnij się, że napięcie wejściowe modułu nie jest mniejsze niż 5V

*2 Zalecenie dotyczące wyboru pompy < 500 ml/min

5Wymiary modułu wykrywania

Wymiary modułu wykrywania: 115 × 59 × 38 mm (z wyłączeniem kabli i złączy gazowych)
