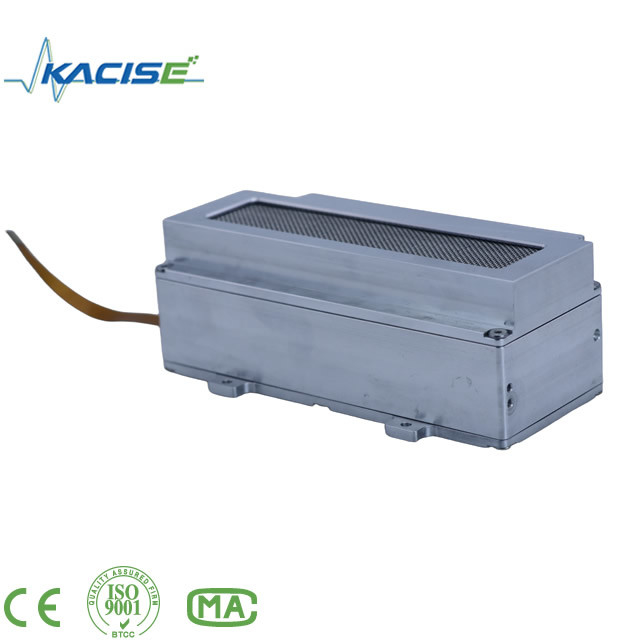

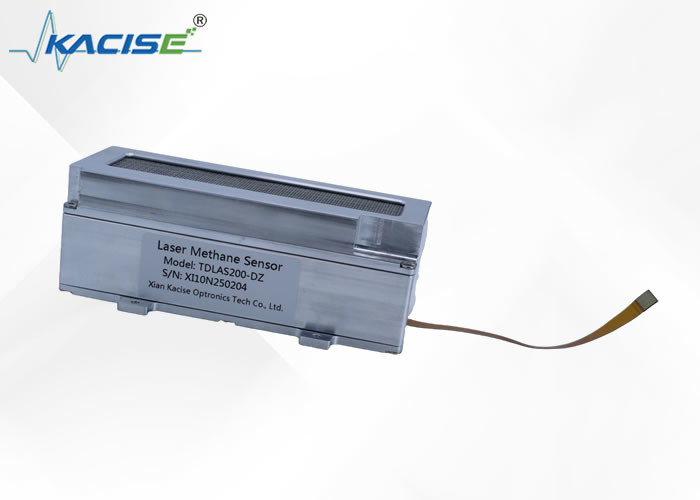

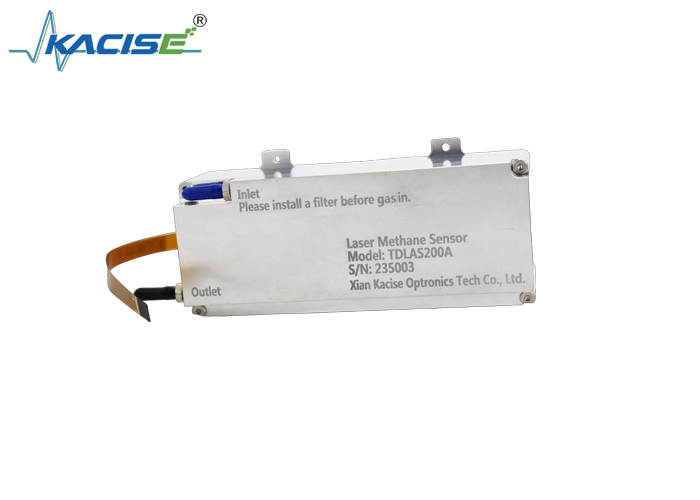

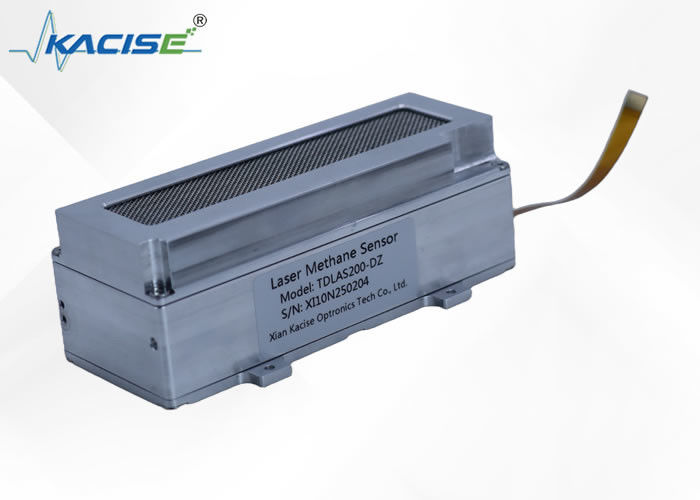

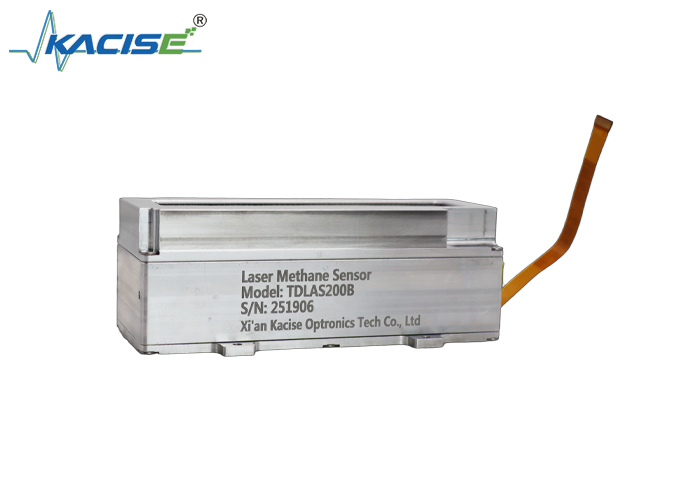

TDLAS200 Wysokowrażliwy czujnik laserowy metanu

1Wprowadzenie

Wysokiej wrażliwości laserowy czujnik metanu KACISE TDLAS200 został zaprojektowany do precyzyjnego wykrywania metanu z niezrównaną dokładnością.Wykorzystanie technologii spektroskopii absorpcyjnej laserowej diody (TDLAS), oferuje zakres wykrywania 0~5000 ppm i limit wykrywania statycznego 0,5 ppm. Jego wysoka czułość zapewnia niezawodną wydajność w różnych środowiskach,o temperaturze roboczej wynoszącej od -20 do 50 °CCzujnik posiada wbudowaną komórkę odniesienia do automatycznej kalibracji i kompaktowy projekt umożliwiający łatwą integrację.co czyni ten czujnik idealnym do monitorowania bezpieczeństwa przemysłowego i środowiska.

2.Wyznaczenia

1. Wysoka wrażliwość, reaguje tylko na docelowy gaz
2. Wbudowana komórka odniesienia, może być automatycznie kalibrowana
3. Łatwo zintegrowany, cyfrowy interfejs bezpośrednio pokazuje stan i koncentrację

3Zasada pomiaru

"Molekuły metanu wchłaniają światło o określonej długości fali".
"Kwota światła wchłonięta przez przezroczyste medium (masa gazu metanu) jest proporcjonalna do grubości i koncentracji masy gazu" - prawo Beer-Lamberta
Zgodnie z powyższymi zasadami fizycznymi, wiązkę światła o określonej długości fali można wykorzystać do przenikania przeciekającej masy gazu metanu.można zmierzyć stężenie metanu w masie gazu, i reaguje tylko na metan (unikalna selektywność).
Wykorzystanie komórki wykrywającej z wieloma odbiciami i umożliwienie laserze wielokrotnego przechodzenia przez mierzony gaz może pomnożyć czułość wykrywania.

4Parametry techniczne

*1 Upewnij się, że napięcie wejściowe modułu nie jest mniejsze niż 5V

*2 Zalecenie dotyczące wyboru pompy < 500 ml/min

5Wymiary modułu wykrywania

Wymiary modułu wykrywania: 115 × 59 × 38 mm (z wyłączeniem kabli i złączy gazowych)
