Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Numer modelu:
KTF

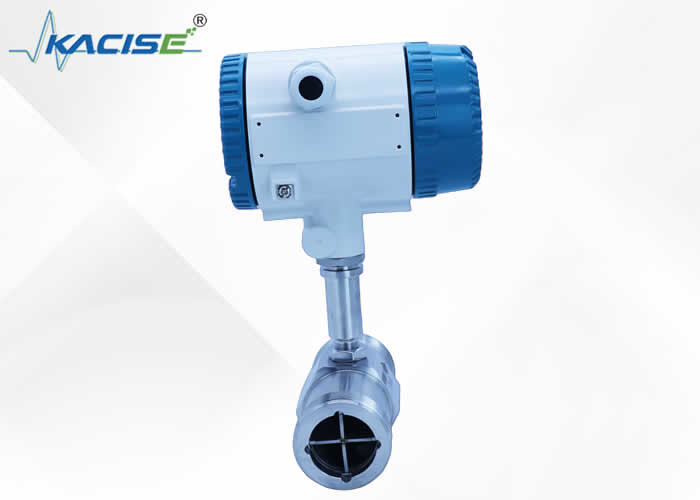

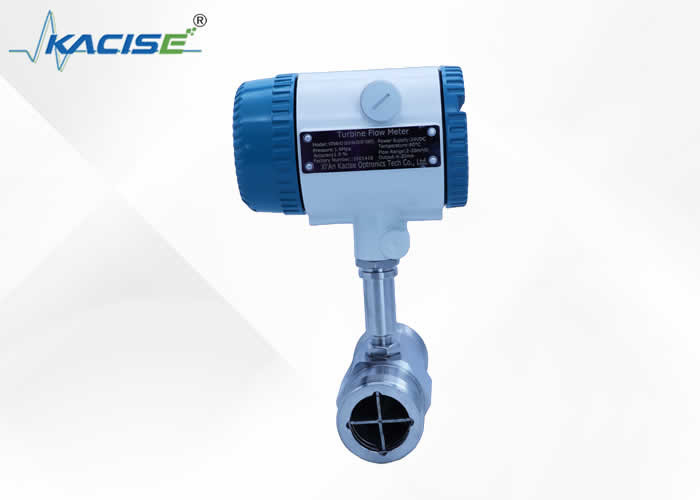

Wysoce precyzyjny przepływomierz turbinowy KTF odpowiedni do pomiaru różnych cieczy i gazów
Wstęp
Nasz precyzyjny przepływomierz turbinowy KTF jest rewolucyjnym urządzeniem pomiarowym. Wykorzystując zaawansowaną technologię jednoukładowego mikroprocesora o niskim poborze mocy, oferuje niezrównaną dokładność pomiaru przepływu.
Ten przepływomierz jest przeznaczony do pomiaru szerokiej gamy mediów, w tym olejów, cieczy organicznych i nieorganicznych, gazu płynnego, gazu ziemnego, gazu węglowego i cieczy kriogenicznych. Jego zwarta budowa zapewnia łatwy montaż w różnych rurociągach.
Charakteryzuje się wysoką niezawodnością i może działać stabilnie, bez wpływu zewnętrznych zakłóceń zasilania. Dodatkowo ma właściwości przeciwpiorunowe i jest opłacalny. Niezależnie od tego, czy chodzi o produkcję przemysłową, czy monitorowanie energii, stanowi idealny wybór do dokładnego pomiaru przepływu i energii.
Dane techniczne
| Rozmiar rury (DN)mm |
Zakres przepływu (m3/h) | Ciśnienie nominalne (Mpa) | ||
| 0,2% | 0,5% | 1,0% | ||
| 4 | 0,04-0,25 | 6.3 | ||
| 6 | 0,1-0,6 | 6.3 | ||
| 10 | 0,2-1,2 | 6.3 | ||
| 15 | 1.2 ~ 4 | 0,6 ~ 6 | 0,4 ~ 6 |
2.5 6.3 16 |
| 20 | 2 ~ 6 | 0,8 ~ 8 | 0,6 ~ 8 | |
| 25 | 3～10 | 1,2 ~ 12 | 1,2 ~ 12 | |
| 32 | 4 ~ 12 | 1,5 ~ 15 | 1 ~ 20 | |
| 40 | 8 ~ 25 | 3 ~ 30 | 3 ~ 30 | |
| 50 | 12 ~ 40 | 5 ~ 50 | 5 ~ 50 |
6.3 2.5 |
| 65 | 15 ~ 60 | 7 ~ 70 | 5 ~ 70 | |
| 80 | 20 ~ 100 | 16 ~ 100 | 12 ~ 120 | |
| 100 | 50 ~ 160 | 25 ~ 160 | 20 ~ 200 | |
| 125 | 50 ~ 200 | 30 ~ 250 | 25 ~ 280 | |
| 150 | 100 ~ 300 | 50 ~ 300 | 40 ~ 400 | |
| 200 | 200 ~ 600 | 100 ~ 600 | 80 ~ 800 | |
| 250 | 300 ~ 1000 | 160 ~ 1000 | 120 ~ 1200 | 2.5 |
| 300 | 250 ~ 1600 | |||
| 400 | 400 ~ 2500 | |||
| 500 | 600 ~ 4000 | |||
| Temperatura otoczenia | -20～+55 ℃ |
| Temperatura względna | 5% ~ 95% |
| Ciśnienie atmosferyczne | 86 ~ 106 Kpa |
| Typ zwykły Średnia temperatura | -20 ~ +120 ℃ |
| Średnia temperatura typu przeciwwybuchowego | -20 ~ 70 ℃ |
| Dowód wybuchowy | dⅡBT5 |
| Zasilanie |
Dwa przewody: +24VDC Trzy przewody: +12VDC ~+24VDC |
| Połączenie | Gwint lub kołnierz |
Wymiary

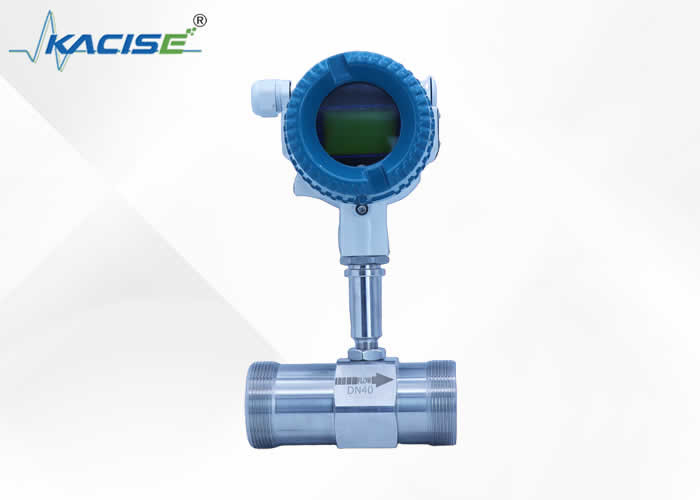

Połączenie gwintu
Połączenie kołnierzowe
|
Rozmiar rury DN (mm) |
Transduktor Wymiar (mm) |
Wymiary kołnierza (mm) | rozmiar gwintu | ||||||
| L | H | D | D1 | D2 | D3 | nie-zrób | L1 (mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
