0.1s Szybki czas reakcji TDLAS200 Laserowy czujnik metanu do wykrywania CH4

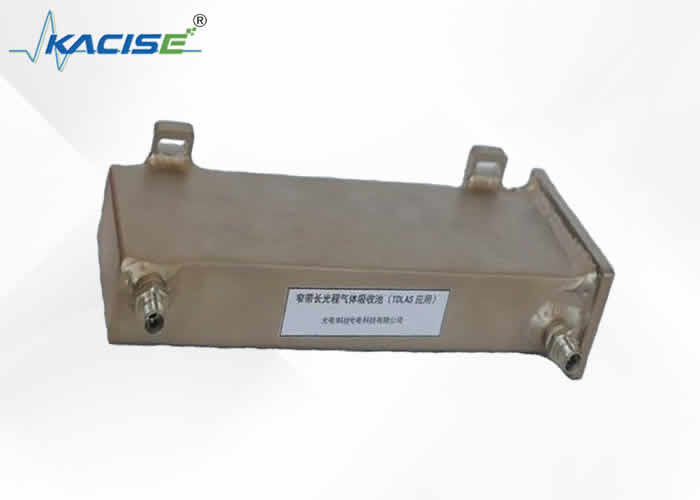

TDLAS200 Laserowy czujnik metanu

Wprowadzenie

Moduł telemetrii gazowej laserowej jest wytwarzany na podstawie technologii spektroskopii absorpcyjnej laserowej.Wysyła wiązkę laserową o określonej długości fali, aby wykryć, czy w zakresie optycznej drogi lasera znajduje się gaz docelowy, uzyskując w ten sposób stężenie gazu docelowego.

Cechy

• Wysoka wrażliwość, reaguje tylko na docelowy gaz
• Wbudowana komórka odniesienia, może być automatycznie kalibrowana
• Łatwo zintegrowany, cyfrowy interfejs bezpośrednio pokazuje stan i koncentrację

Zasada pomiaru

"Molekuły metanu wchłaniają światło o określonej długości fali".

"Kwota światła wchłonięta przez przezroczyste medium (masa gazu metanu) jest proporcjonalna do grubości i stężenia masy gazu" - prawo Beer-Lamberta

Zgodnie z powyższymi zasadami fizycznymi, wiązkę światła o określonej długości fali można wykorzystać do przenikania przeciekającej masy gazu metanu.można zmierzyć stężenie metanu w masie gazu, i reaguje tylko na metan (unikalna selektywność).

Wykorzystanie komórki wykrywającej z wieloma odbiciami i umożliwienie laserze wielokrotnego przechodzenia przez mierzony gaz może pomnożyć czułość wykrywania.

Parametry techniczne

*1 Upewnij się, że napięcie wejściowe modułu nie jest mniejsze niż 5V

*2 Zalecenie wyboru pompy < 500 ml/min

Wymiary modułu wykrywania

Wymiary modułu wykrywania: 115 × 59 × 38 mm (z wyłączeniem kabli i złączy gazowych)

Zaleca się dodanie hydrofobowego filtra PTFE o pojemności 0,45um na końcu wlewu powietrza; podłączenie pompy powietrza i filtra tłumikacza na końcu wydechu.
