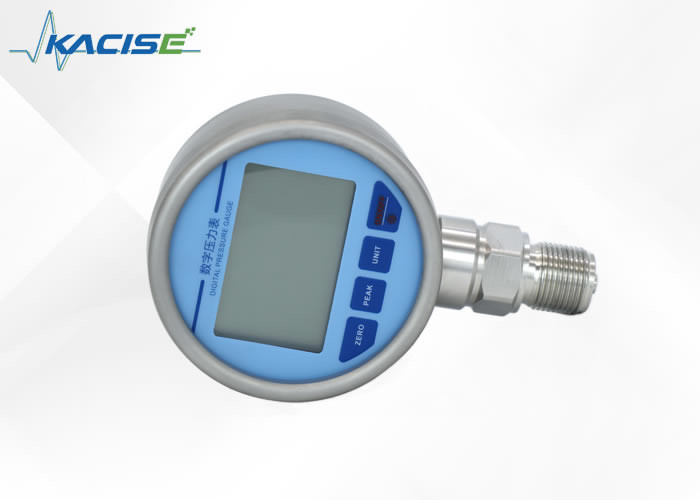

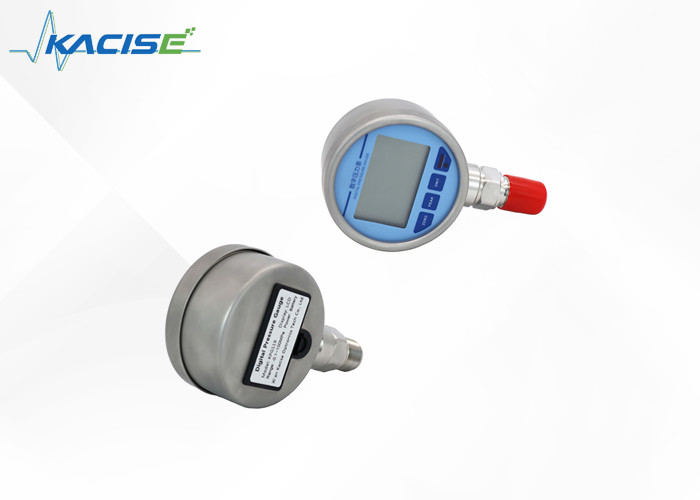

KPG119 Cyfrowy miernik ciśnienia
1Wprowadzenie
Cyfrowy manometr wykorzystuje wysokiej precyzji rozproszone krzemowe elementy czułe na ciśnienie, a część obwodu wykorzystuje 24-bitowy dedykowany procesor AD i MCU klasy przemysłowej,który nadaje się do monitorowania w czasie rzeczywistym lub kalibracji ciśnienia pola pomiarowego.
Instrukcje obsługi zawierają ważne informacje i wymagania dotyczące bezpiecznej pracy cyfrowego miernika ciśnienia.
Cyfrowy miernik ciśnienia musi być stosowany w zakresie jego zastosowania i być zgodny z odpowiednimi przepisami dotyczącymi zapobiegania wypadkom oraz ogólnymi przepisami dotyczącymi bezpieczeństwa.
Przed użyciem miernika ciśnienia operator musi dokładnie przeczytać i zrozumieć instrukcje obsługi.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane stosowaniem produktów, które nie są zgodne z przeznaczeniem, nie są zgodne z instrukcjami obsługi,przypisanie do naprawy cyfrowego miernika ciśnienia niewykwalifikowanych techników lub osób nieupoważnionych.
2.Rozmiary
3.Specyfikacje techniczne
| Zakres pomiarowy |
-0,1 ~ 100 MPa |
| Przesyłka |
2 razy pełna skala |
| Dokładność |
Ciśnienie |
± 0,16% FS, ± 0,25% FS, ± 0,4% FS |
| Temperatura |
± 2°C |
| Wyświetlacz |
Duży ekran LCD z podświetleniem |
| Rozstrzygnięcie |
4 1/2 bitów |
| Temperatura kompensacyjna |
0~50°C |
| Temperatura otoczenia |
-10~60°C |
| Średnia temperatura |
-20~80°C |
| Temperatura przechowywania |
-20~60°C |
| Zasilanie |
Dwie baterie AAA (3 V) |
| Konsumpcja bieżąca |
< 1,9 mA (wyłączone podświetlenie) |
| Materiał obudowy |
Stal nierdzewna 304 (obudowa/złącze ciśnieniowe) |
| Materiał do diafragmy czującej ciśnienie |
Stal nierdzewna 316L |
| Materiał pierścienia uszczelniającego |
Węgiel |
| Ochrona obudowy |
IP65 |
| Funkcja menu |
Zresetowanie punktu zerowego, wyświetlanie wartości maksymalnej/minimalnej, przełączanie jednostki, wyświetlanie temperatury otoczenia, wyświetlanie paska postępu ciśnienia, wyświetlanie mocy. |
4Funkcja i działanie
4.1 Ustawienie na zero
Długotrwały nacisk: użyć ciśnienia prądu jako punktu zerowego pomiaru.
▶zakres zerowania wynosi nie więcej niż 5% pełnej skali;
▶Kiedy wyświetlony punkt zerowy jest odchylony, należy użyć funkcji zerowania punktu zerowego;
▶Zaleca się używanie funkcji zerowania z jednym przyciskiem przed każdym użyciem.
4.2 Oglądanie i rozliczanie wartości szczytowej
Krótkie naciśnięcie: przełączanie pomiędzy wartościami maksymalnymi a minimalnymi;
Długotrwałe naciśnięcie: maksymalna lub minimalna wartość.
4.3 Przełączanie jednostek (psi, kPa, MPa, bar, kgf/cm)2)
Krótkie naciśnięcie: przejście przez jednostki ciśnienia.
Po włączeniu jednostki zmierzona wartość będzie wyświetlać odpowiednie ciśnienie jednostkowe.
4.4 Przełącznik
Krótkie naciśnięcie: włączenie podświetlenia, długie naciśnięcie: włączenie/wyłączenie.
5. Instalacja
Przed zainstalowaniem cyfrowego miernika ciśnienia należy wybrać odpowiednią metodę uszczelniania.
Upewnij się, że medium pomiarowe jest kompatybilne z materiałem przyrządu.
▶Nie dotykaj w żaden sposób przepływu dziury wywołującej ciśnienie.
▶Nie używaj obudowy przyrządu jako momentu obrotowego do obrotu przyrządu.
6Wsparcie i usługi:
Produkt Precision Digital Pressure Gauge jest wyposażony w kompleksowy pakiet wsparcia technicznego i usług, aby zapewnić klientom bezproblemowe korzystanie z produktu.Nasz zespół wsparcia technicznego jest dostępny do odpowiedzi na wszelkie pytaniaPonadto oferujemy usługi naprawy i kalibracji, aby zapewnić, że produkt utrzymuje swoją dokładność i niezawodność w czasie.Naszym celem jest zapewnienie naszym klientom najwyższego poziomu wsparcia i usług..
7Opakowanie i wysyłka:
Opakowanie produktu:
Precision Digital Pressure Gauge jest dostarczany w solidnym pudełku z tektury z wkładkami piankowymi, które chronią gabaryt podczas wysyłki.Na pudełku umieszczono nazwę produktu i specyfikacje w celu łatwej identyfikacji
Wysyłka:
Produkt zostanie wysłany za pośrednictwem standardowego transportu lądowego w Stanach Zjednoczonych. Czasy wysyłki mogą się różnić w zależności od miejsca przeznaczenia, ale zazwyczaj trwają 5-12 dni roboczych.Wysyłka międzynarodowa na żądanieProdukt będzie starannie pakowany i wysyłany w ciągu 5-7 dni roboczych od otrzymania zamówienia.
