Opis produktu:

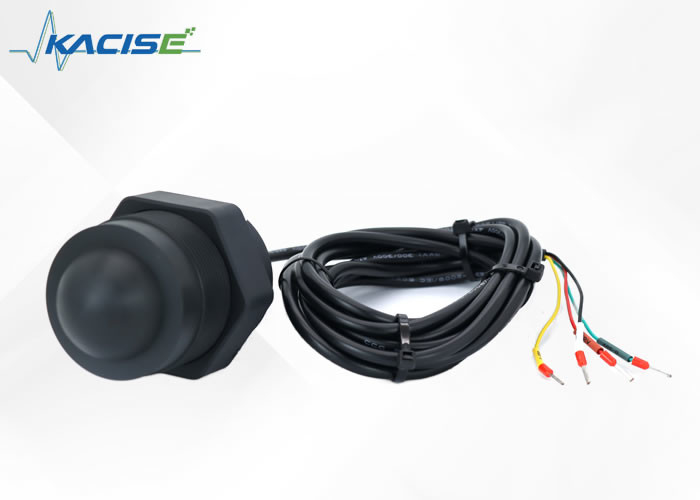

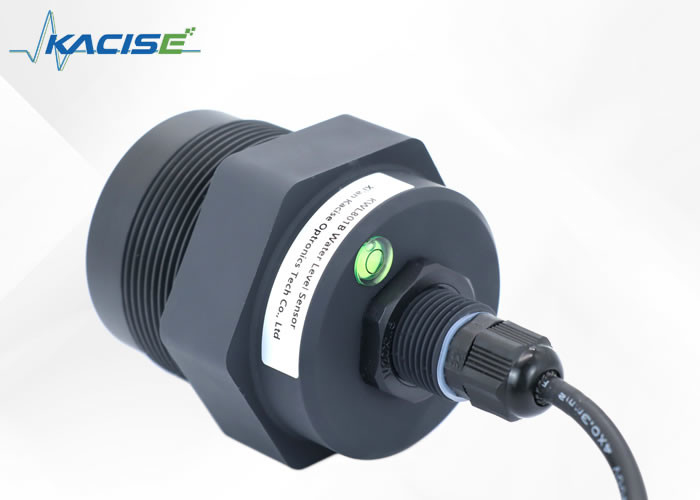

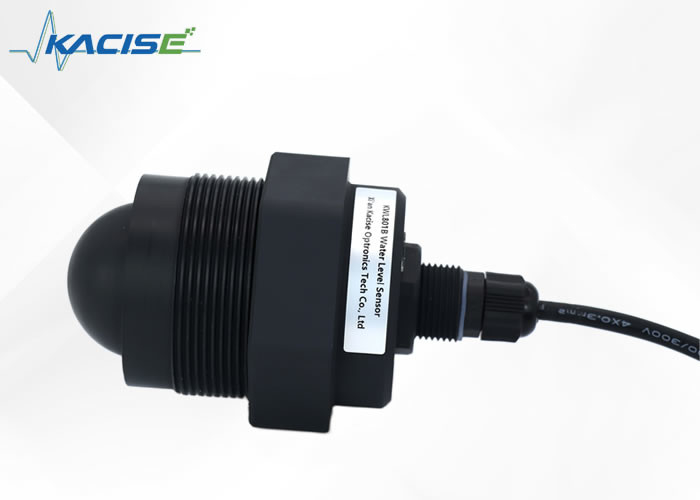

Czujnik poziomu radaru KWL801B-RS485 jest najnowocześniejszym urządzeniem zgodnym z krajową normą DB50/T 826-2017 dla metrów poziomu.Jego główny element wykorzystuje w pełni uszczelniony projekt wodoodporny IP68, zapewniając bezpieczeństwo produktu nawet w trudnych warunkach.
Maksymalny zakres pomiarów czujnika poziomu radaru KWL801B-RS485 rozciąga się do 40 metrów, przy ultra-minimalnym martwym punkcie poniżej 6 cm. Produkt zapewnia wyższą dokładność,dzięki wyższej częstotliwości i szerszej przepustowości.
Ten czujnik poziomu radaru posiada stały uchwyt dla szybkiej i łatwej instalacji.i dlatego zaprojektowaliśmy prostą metodę instalacji, która jest zarówno oszczędna w czasie i dokładna.
Charakterystyka:
- Na podstawie samodzielnie opracowanego układu CMOS z falami milimetrowymi
- Bardziej kompaktowa architektura RF
- Wyższy stosunek sygnału do hałasu
- Mniejsza martwa strefa
- szerokość pasma roboczego 5 GHz
- Wyższa rozdzielczość pomiaru i dokładność pomiaru
- Mniejszy wpływ zakłóceń na środowisko instalacyjne
- Praktyczna instalacja i
- Nowoczesny projekt zintegrowanej anteny płaskiej
Specyfikacje techniczne:
| Model |
KWL801B-RS485 |
| Częstotliwość pomiarów |
80 GHz |
| Komunikacja |
RS485 |
| Częstotliwość nabywania |
≥ 200 ms/ konfigurowalne |
| Prąd pracy |
12V/14mA |
| Dokładność pomiaru odległości |
± 2 mm |
| Protokół komunikacji |
Modbus/protokół tekstowy |
| Szerokość wiązki anteny |
± 2,75° |
| Napięcie zasilania |
9 ~ 24 V |
| Zakres pomiaru |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Prąd impulsowy RF |
100 mA/20 ms |
| wilgotność robocza |
0~95% |
| Rodzaj nitki |
Węzeł G/ na zamówienie |
| Temperatura pracy |
-40~75°C |
| Stopień odporności na wodę |
IP68 |
| Waga netto |
00,6 kg |
Instrukcje dotyczące podłączenia
| Czerwona linia |
VCC (9~24V) |
| Czarna linia |
GND |
| Żółta linia |
485-A |
| Zielona linia |
485-B |
Wymiar:
Instalacja:
(1) Upewnij się, że czujnik jest prostopadły do powierzchni środka.
(2) Unikaj, aby wiązka nadająca promieniowała obiektami zakłócającymi i generowała fałszywe echa.
W odniesieniu do typowych warunków pracy patrz:
Zastosowanie:
Wyjaśnienie czujnika poziomu radaru
Czujnik poziomu radaru jest urządzeniem, które wykorzystuje zasadę odbicia w dziedzinie czasu (TDR) do dokładnego pomiaru poziomu płynów lub ciał stałych.Czujnik wykorzystuje impuls elektromagnetyczny, który rozprzestrzenia się wzdłuż kabla lub sondy z prędkością światła.
Kiedy impuls spotyka powierzchnię pomiarowego medium, część z niego jest odbijana z powrotem do nadajnika impulsu jako echo.Odległość między nadajnikiem a powierzchnią medium mierzonego jest wprost proporcjonalna do czasu rozprzestrzeniania się impulsu.
Wykorzystując czas rozprzestrzeniania się impulsu, miernik poziomu radaru może obliczyć wysokość mierzonego medium.Osiąga się to poprzez wykorzystanie czasu potrzebnego na podróż impulsu od nadajnika do powierzchni pomiarowego medium i z powrotem do nadajnika.
Wsparcie i usługi:
Produkt Radar Level Transmitter jest wyposażony w szereg wsparcia technicznego i usług zapewniających optymalną wydajność i zadowolenie klientów.
1. Wskazówki i wsparcie w zakresie instalacji: Nasz zespół ekspertów może udzielić pomocy w instalacji nadajnika poziomu radaru w celu zapewnienia prawidłowego ustawienia i prawidłowego funkcjonowania.
2Szkolenia: Oferujemy programy szkoleniowe, które pomagają klientom zapoznać się z produktem i jego funkcjami, a także w rozwiązywaniu ewentualnych problemów.
3Usługi konserwacji i naprawy: Nasz zespół może zapewnić usługi konserwacji i naprawy, aby utrzymać nadajnik poziomu radaru w najlepszym stanie i wydłużyć jego żywotność.
4Wsparcie techniczne: Nasz zespół wsparcia technicznego jest dostępny do odpowiedzi na wszelkie pytania lub obawy klientów dotyczące produktu, w tym rozwiązywania problemów i diagnozowania.
5Usługi kalibracyjne: świadczymy usługi kalibracyjne w celu zapewnienia dokładności pomiarów nadajnika poziomu radaru.
Ogólnie,Naszym celem jest zapewnienie kompleksowego wsparcia technicznego i usług, aby pomóc naszym klientom w uzyskaniu jak największej korzyści z produktu nadajnika poziomu radaru i zapewnić ich zadowolenie z zakupu.
Opakowanie i wysyłka:
Opakowanie produktu:
- Przekaźnik poziomu radaru będzie bezpiecznie zapakowany w kartonowe pudełko.
- Pudełko będzie wypełnione materiałami ochronnymi, aby zapobiec uszkodzeniu podczas transportu.
- Produkt będzie również owinięty foliową foliją w celu dodatkowej ochrony.
Wysyłka:
- Przesyłki będą obsługiwane przez renomowaną firmę kurierską.
- Klienci otrzymają numer śledzący, który umożliwi im monitorowanie stanu przesyłki.
- Opłaty za wysyłkę będą różnić się w zależności od miejsca docelowego i wybranej przez klienta metody wysyłki.
