Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
certificate of explosion-proof, CE
Model Number:
KQRS14

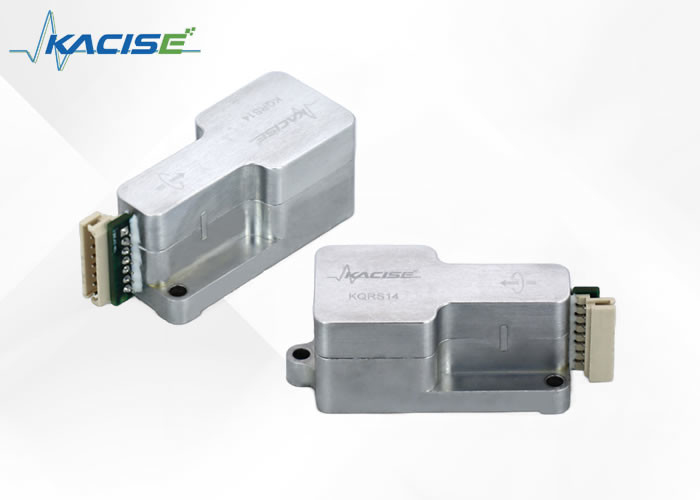

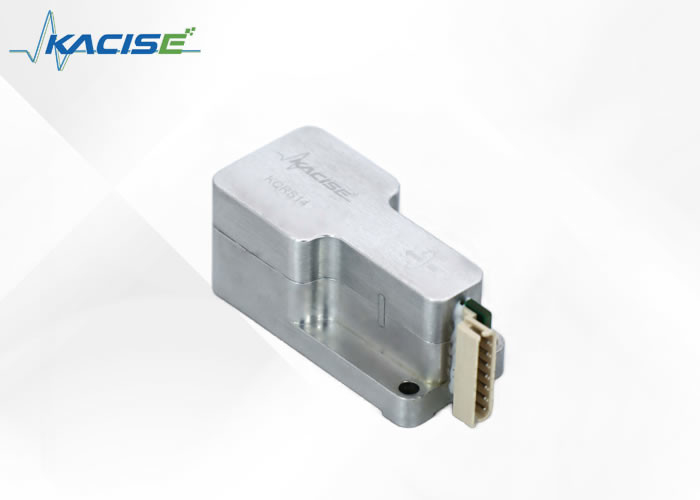

KQRS14 to zaawansowany czujnik inercyjny przeznaczony do pomiaru prędkości obrotowej kątowej. Ten kompaktowy i wytrzymały czujnik jest wyposażony w monolityczny kwarcowy element pomiarowy, który zapewnia dokładne i niezawodne pomiary nawet w trudnych warunkach. Dodatkowo czujnik posiada wewnętrzną regulację mocy, co zapewnia niezawodną pracę w szerokim zakresie temperatur i zasilania.
KQRS14 jest dostępny w dwóch różnych wersjach, aby spełnić różne wymagania aplikacji. Pierwsza wersja to model +12 Vdc, który zapewnia wysoki zakres napięcia wyjściowego od +1,0 do +4,0 Vdc. Działa na standardowym zasilaniu akumulatorowym i stanowi doskonały wybór do zastosowań przenośnych lub zasilanych bateryjnie, gdzie problemem jest zużycie energii.
Druga wersja to model plus i minus 15 Vdc, który zapewnia bipolarny sygnał wyjściowy wysokiego poziomu ±5 Vdc. Model ten jest przeznaczony do użytku z konwencjonalnymi dwustronnymi zasilaczami i idealnie nadaje się do zastosowań, w których wymagany jest szerszy zakres napięcia wyjściowego.
| Parametr | KQRS14-0XXXX-102** | KQRS14-0XXXX-103** |
|---|---|---|
| Wymagania dotyczące zasilania | ||
| Napięcie wejściowe | +9 do +18 V prądu stałego | +9 do +18 V prądu stałego |
| Prąd wejściowy | <20 mA | <25 mA (każde zasilanie) |
| Wydajność | ||
| Standardowe zakresy | ±50,100,200,500°/sek. | |
| Wyjście na pełną skalę (nominalne) | +1,0 Vdc (-FS) do +4,0 Vdc (+FS) | ±5 V prądu stałego |
| Kalibracja współczynnika skali (typowo przy 22°C) | ±2% wartości | |
| Współczynnik skali w przypadku nadmiernej temperatury (odchylenie od typowej temperatury 22°C) | ≤0,06%/°C | |
| Kalibracja odchylenia (typowo przy 22°C) | +2,5 ±0,045 V prądu stałego | 0,0±0,075 V prądu stałego |
| Zmiana obciążenia w zależności od temperatury (odchylenie od 22°C) | <3,0°/sek. | |
| Krótkoterminowa stabilność odchylenia (100 sekund w stałej temperaturze) | <0,05°/s, typowo | |
| Długoterminowa stabilność odchylenia (1 rok) | ≤1,0°/sek. | |
| G Czułość (typowa) | ≤0,06°/s/g | |
| Czas uruchomienia (typowy) | <2,0 sek | |
| Szerokość pasma (przesunięcie fazowe -90°) | >50 Hz | |
| Nieliniowość (typowa) % pełnego zakresu | ≤0,05% FR | |
| Próg/rozdzielczość | ≤0,004°/sek.* | |
| Szum wyjściowy (DC do 100 Hz) | ≤0,05°/s/√ Hz* | ≤0,02°/s/√ Hz* |
| Waga | ≤50 gramów | |
| Środowiska | ||
| Temperatura pracy | -40°C do +85°C | |
| Temperatura przechowywania | -55°C do +100°C | |
| Wibracje podczas pracy*** | 5 gramów 20 Hz do 2 kHz losowo | |
| Odporność na wibracje*** | 10 gramów 20 Hz do 2 kHz losowo 5 minut/oś | |
| Zaszokować | 200g, dowolna oś | |

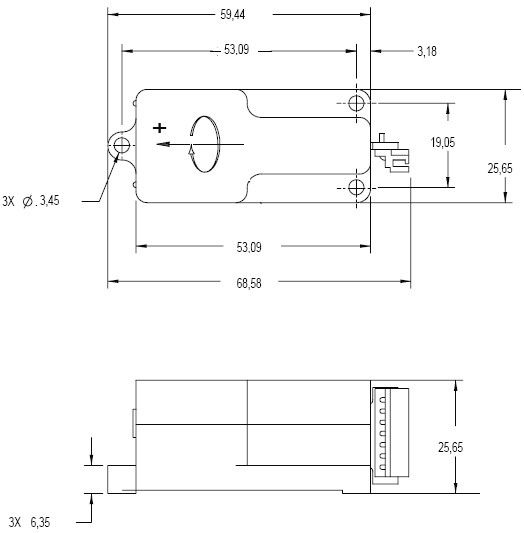

Wymiary:
Przypisanie pinów KQRS14-0XXXX-102
| Liczba | Wyjaśnić | Liczba | Wyjaśnić |
|---|---|---|---|
| 1 | Zasilanie i masa sygnału | 5 | Szybkość wyjściowa |
| 2 | Wejście +Vdc | 6 | Brak połączenia. Zostaw otwarte |
| 3 | Brak połączenia. Zostaw otwarte | 7 | Wbudowany test |
| 4 | Brak połączenia. Zostaw otwarte |
Przypisanie pinów KQRS14-0XXXX-103
| Liczba | Wyjaśnić | Liczba | Wyjaśnić |
|---|---|---|---|
| 1 | -Wejście Vdc | 5 | Szybkość wyjściowa |
| 2 | Wejście +Vdc | 6 | Brak połączenia. Zostaw otwarte |
| 3 | Uziemienie mocy | 7 | Wbudowany test |
| 4 | Masa sygnału |
Oferujemy różnorodne rozwiązania inżynieryjne, aby sprostać potrzebom naszych klientów. Nasze usługi obejmują:
Jednym z naszych rozwiązań inżynierskich jest stabilizacja platformy. Możemy pomóc ustabilizować Twoją platformę, aby zredukować wibracje i poprawić wydajność. Nasz zespół ma doświadczenie z różnymi platformami i może pomóc w znalezieniu odpowiedniego rozwiązania dla Twoich potrzeb.
Jeśli potrzebujesz krótkoterminowych rozwiązań nawigacyjnych, możemy Ci pomóc. Nasz zespół może zapewnić dokładne i rzetelne wytyczne dotyczące Twojego projektu. Mamy doświadczenie z różnymi systemami nawigacji i możemy pomóc w znalezieniu odpowiedniego rozwiązania dla Twoich potrzeb.
Oferujemy usługi wzmacniania sygnału GPS w celu poprawy dokładności i niezawodności Twojego systemu. Nasz zespół może pomóc we wszystkim, od integracji sprzętu po przetwarzanie sygnału, aby zapewnić uzyskanie potrzebnych wyników.
Jeśli potrzebujesz rozwiązań w zakresie stabilizacji aparatu, możemy Ci pomóc. Nasz zespół ma doświadczenie z różnymi systemami kamer i może pomóc w ustabilizowaniu obrazów w celu poprawy przejrzystości i dokładności.
Oferujemy rozwiązania w zakresie oprzyrządowania, które pomogą Ci zebrać dane potrzebne do Twojego projektu. Nasz zespół może pomóc we wszystkim, od projektu systemu po analizę danych, aby zapewnić uzyskanie potrzebnych wyników.
Jeśli potrzebujesz rozwiązań stabilizujących kontrolę jazdy, możemy Ci pomóc. Nasz zespół ma doświadczenie z różnymi systemami kontroli jazdy i może pomóc w ustabilizowaniu pojazdu w celu poprawy bezpieczeństwa i wydajności.
Oferujemy rozwiązania w zakresie sterowania turbinami wiatrowymi, które pomogą Ci zmaksymalizować wydajność Twojego systemu. Nasz zespół może pomóc we wszystkim, od projektu systemu po algorytmy sterujące, aby zapewnić uzyskanie potrzebnych wyników.
Nasz elektroniczny czujnik żyroskopowy został zaprojektowany z precyzją, aby zapewnić niezawodne działanie w Twoich zastosowaniach. Nasze wsparcie obejmuje szczegółową dokumentację produktu, obszerną bazę wiedzy online oraz przewodniki po problemach, które pomogą Ci rozwiązać wszelkie napotkane problemy.
Zależy nam na zadowoleniu naszych klientów i staramy się zapewnić wyjątkowe wsparcie posprzedażowe. Jeśli masz jakieś uwagi lub sugestie, czekamy na Twoje uwagi, ponieważ pomagają nam one w ciągłym ulepszaniu naszych produktów i usług.
Elektroniczny czujnik żyroskopowy jest starannie zapakowany w antystatyczną torbę, która zapewnia ochronę przed wyładowaniami elektrostatycznymi (ESD). Czujnik jest następnie bezpiecznie umieszczany w specjalnie dopasowanej formie z pianki o dużej gęstości, która zapewnia doskonałą amortyzację podczas transportu. Piankę tę umieszczono w trwałym, markowym pudełku kartonowym, które chroni czujnik przed czynnikami środowiskowymi i potencjalnymi uszkodzeniami podczas transportu.
Na zewnątrz pudełka znajduje się wyraźna etykieta z nazwą produktu, instrukcją obsługi i kodem kreskowym ułatwiającym śledzenie. Wszystkie nasze paczki są zapieczętowane taśmą zabezpieczającą przed manipulacją, co stanowi dodatkową warstwę bezpieczeństwa.
Do wysyłki elektroniczny czujnik żyroskopowy jest wysyłany za pośrednictwem zaufanej firmy kurierskiej, aby zapewnić terminową i bezpieczną dostawę. Oferujemy ubezpieczenie na pełną wartość produktu, zapewniając spokój i ochronę Twojej inwestycji. Informacje o śledzeniu dostarczane są natychmiast po wysłaniu paczki, co pozwala na monitorowanie przesyłki w czasie rzeczywistym, aż do momentu dotarcia do miejsca przeznaczenia.
