Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
certificate of explosion-proof, CE
Model Number:
KQRS14

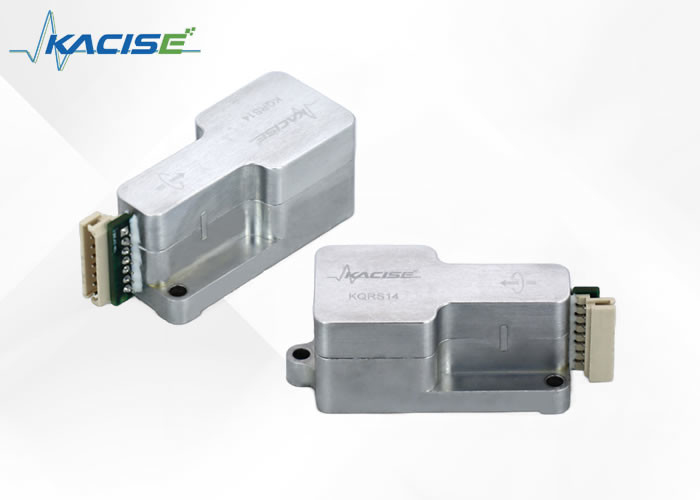

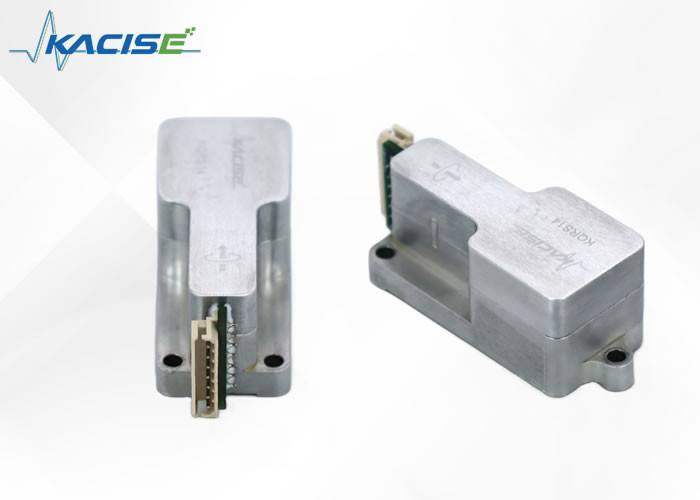

Czujnik prędkości obrotowej kątowej KQRS14
KQRS14 to wysoce wszechstronny, półprzewodnikowy czujnik inercyjny przeznaczony do pomiaru prędkości obrotowej kątowej. Jedną z jego kluczowych cech jest monolityczny kwarcowy element pomiarowy, który zapewnia wyjątkową dokładność i niezawodność. Dodatkowo zawiera wewnętrzną regulację mocy i obsługę wejścia DC dla dodatkowej wygody.
W zależności od konkretnych potrzeb dostępne są dwie wersje KQRS14. Pierwsza to wersja +12Vdc, która jest szczególnie przydatna dla tych, którzy wolą korzystać ze standardowego zasilania akumulatorowego. Ta wersja posiada wyjście wysokiego poziomu od +1,0 do +4,0 Vdc, które zapewnia niezawodną i bezkompromisową wydajność.
Druga wersja KQRS14 to model plus i minus 15 Vdc. Jest to idealne rozwiązanie dla osób poszukujących wyjścia bipolarnego o wartości ±5 V prądu stałego. Ta wersja jest przeznaczona do użytku z konwencjonalnymi, dwustronnymi zasilaczami.
| Parametr | KQRS14-0XXXX-102** | KQRS14-0XXXX-103** |
| Wymagania dotyczące zasilania | ||
| Napięcie wejściowe | +9 do +18 V prądu stałego | +9 do +18 V prądu stałego |
| Prąd wejściowy | <20 mA | <25 mA (każde zasilanie) |
| Wydajność | ||
| Standardowe zakresy | ±50,100,200,500°/sek. | |
| Wyjście na pełną skalę (nominalne) | +1,0 Vdc (-FS) do +4,0 Vdc (+FS) | ±5 V prądu stałego |
| Kalibracja współczynnika skali (typowo przy 22°C) | ±2% wartości | |
| Współczynnik skali w przypadku nadmiernej temperatury (odchylenie od typowej temperatury 22°C) | ≤0,06%/°C | |
| Kalibracja odchylenia (typowo przy 22°C) | +2,5 ±0,045 V prądu stałego | 0,0±0,075 V prądu stałego |
| Zmiana obciążenia w zależności od temperatury (odchylenie od 22°C) | <3,0°/sek. | |
| Krótkoterminowa stabilność odchylenia (100 sekund w stałej temperaturze) | <0,05°/s, typowo | |
| Długoterminowa stabilność odchylenia (1 rok) | ≤1,0°/sek. | |
| G Czułość (typowa) | ≤0,06°/s/g | |
| Czas uruchomienia (typowy) | <2,0 sek | |
| Szerokość pasma (przesunięcie fazowe -90°) | >50 Hz | |
| Nieliniowość (typowa) % pełnego zakresu | ≤0,05% FR | |
| Próg/rozdzielczość | ≤0,004°/sek.* | |
| Szum wyjściowy (DC do 100 Hz) | ≤0,05°/s/√ Hz* | ≤0,02°/s/√ Hz* |
| Waga | ≤50 gramów | |
| Środowiska | ||
| Temperatura pracy | -40°C do +85°C | |
| Temperatura przechowywania | -55°C do +100°C | |
| Wibracje podczas pracy*** | 5 gramów 20 Hz do 2 kHz losowo | |
| Odporność na wibracje*** | 10 gramów 20 Hz do 2 kHz losowo 5 minut/oś | |
| Zaszokować | 200g, dowolna oś | |
Wymiary:
Przypisanie pinów KQRS14-0XXXX-102
| Liczba | Wyjaśnić | Liczba | Wyjaśnić |
| 1 | Zasilanie i masa sygnału | 5 | Szybkość wyjściowa |
| 2 | Wejście +Vdc | 6 | Brak połączenia. Zostaw otwarte |
| 3 | Brak połączenia. Zostaw otwarte | 7 | Wbudowany test |
| 4 | Brak połączenia. Zostaw otwarte |
Przypisanie pinów KQRS14-0XXXX-103
| Liczba | Wyjaśnić | Liczba | Wyjaśnić |
| 1 | -Wejście Vdc | 5 | Szybkość wyjściowa |
| 2 | Wejście +Vdc | 6 | Brak połączenia. Zostaw otwarte |
| 3 | Uziemienie mocy | 7 | Wbudowany test |
| 4 | Masa sygnału |
Poprawiona stabilność i kontrola dla różnych zastosowań
Stabilizacja platformy poprawia stabilność platform, takich jak łodzie i drony, aby zapewnić stabilny ruch i zmniejszyć chorobę lokomocyjną. Nawigacja krótkoterminowa pomaga w poruszaniu się po nieznanych obszarach i kompensuje zakłócenia w sygnałach GPS.
Nasza technologia wzmacniania GPS poprawia dokładność sygnałów GPS, czyniąc je bardziej niezawodnymi i zapewniając precyzyjne informacje o lokalizacji dla różnych zastosowań. Stabilizacja kamery zapewnia wyraźny i stabilny materiał, kompensując drgania i wibracje aparatu.
Oprzyrządowanie usprawnia pomiar i analizę danych w różnych zastosowaniach. Stabilizacja kontroli jazdy zmniejsza hałas, wibracje i szorstkość (NVH) w pojazdach, zapewniając wygodniejszą jazdę, podczas gdy sterowanie turbiną wiatrową optymalizuje wydajność turbin wiatrowych poprzez zaawansowane algorytmy sterowania.
Nasz elektroniczny czujnik żyroskopowy został zaprojektowany w celu zapewnienia precyzyjnego wykrywania ruchu w różnych zastosowaniach. Nasze wsparcie techniczne i usługi związane z produktami mają na celu zapewnienie możliwości integracji i efektywnego wykorzystania naszego czujnika żyroskopowego w Twoich projektach.
Wsparcie techniczne:
- Obszerna dokumentacja online: dostęp do szczegółowych specyfikacji produktów, przewodników integracji i artykułów dotyczących problemów, które pomogą Ci w przypadku jakichkolwiek pytań technicznych dotyczących naszego elektronicznego czujnika żyroskopu.
Usługi:
- Wsparcie przez e-mail: skontaktuj się z naszym oddanym zespołem wsparcia, aby uzyskać spersonalizowaną pomoc w przypadku wszelkich problemów technicznych, jakie możesz napotkać.
Dokładamy wszelkich starań, aby zapewnić Ci wsparcie, którego potrzebujesz, aby w pełni wykorzystać nasz elektroniczny czujnik żyroskopowy.
Elektroniczny czujnik żyroskopowy jest umieszczony w solidnym, antystatycznym opakowaniu, dzięki czemu urządzenie pozostaje bezpieczne i nieuszkodzone podczas transportu. Wnętrze opakowania wyłożone jest materiałem amortyzującym, który amortyzuje wstrząsy i wibracje, zapewniając dodatkową ochronę wrażliwych elementów czujnika.
Przed wysyłką każde opakowanie jest zamykane i poddawane dokładnej kontroli, która gwarantuje, że czujnik jest bezpiecznie zamknięty. Zewnętrzna strona opakowania jest wyraźnie oznaczona instrukcją obsługi i zawartością opakowania, aby ułatwić ostrożne obchodzenie się z nim i poinformować odbiorcę o załączonym urządzeniu.
Na czas wysyłki zapakowany elektroniczny czujnik żyroskopowy jest umieszczany w większym, trwałym pudełku kartonowym zaprojektowanym tak, aby wytrzymać trudy transportu. Pudełko jest dodatkowo zabezpieczone taśmą pakową i, jeśli to konieczne, dodaje się dodatkowe materiały amortyzujące, aby zapobiec przesuwaniu się wewnątrz pudełka podczas transportu.
Każda przesyłka zawiera szczegółowy list przewozowy zawierający informacje o produkcie i unikalny numer seryjny do celów śledzenia zapasów i kontroli jakości. Następnie paczka jest wysyłana za pośrednictwem niezawodnej firmy kurierskiej z możliwością śledzenia i ubezpieczenia, aby mieć pewność, że elektroniczny czujnik żyroskopowy dotrze do miejsca przeznaczenia szybko i w nieskazitelnym stanie.
