Opis produktu:
Przegląd czujnika biegłości kąta inercji

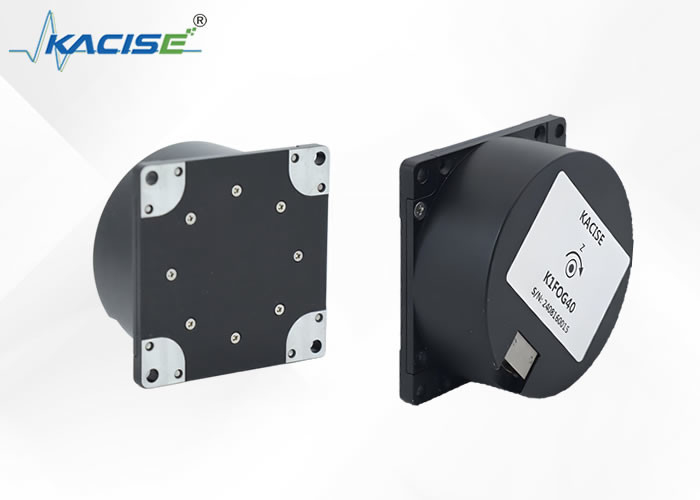

Przedstawiony tutaj produkt jest zaprojektowany jako czujnik biegłości kąta inercji, który wykorzystuje optyczny efekt Sagnac do dokładnego pomiaru prędkości kątowej obrotu wzdłuż osi wrażliwości.Jest to zaawansowany instrument, który jest przeznaczony do dokładnego pomiaru prędkości obrotu ruchomego obiektu..
Specyfikacja techniczna i funkcjonowanie
Podstawą działania czujnika jest cyfrowy obwód wykrywający w zamkniętej pętli.Ta integralna część systemu funkcjonuje w celu zróżnicowania długości ścieżek optycznych wynikających z ruchu światła w kierunku wskazówek zegaraTakie zmiany są indukowane przez fizyczną prędkość kątową wywieraną przez środowisko zewnętrzne. Następnie napięcie sygnału ścieżki optycznej jest modulowane i demodulowane.
Czujnik nie tylko biernie rejestruje pomiary, ale aktywnie angażuje się w zwrotną informację i kontrolę w zamkniętej pętli.Ta kluczowa cecha ułatwia wykrywanie w czasie rzeczywistym sygnału prędkości kątowej, spełniając w ten sposób podstawową funkcję czujnika w zakresie dostarczania terminowych i dokładnych danych o prędkości obrotowej.
Zdolności funkcjonalne
Wchodząc głębiej w możliwości czujnika, obejmuje on dwie podstawowe funkcjonalności: służy jako optyczna jednostka wrażliwa na prędkość kątową i posiada dedykowany mechanizm wykrywania sygnału.Zintegrowanie tych dwóch elementów, czujnik skutecznie dostarcza użytkownikowi istotnych informacji dotyczących wzrostów kąta jednosiowego i mierzy warunki temperatury wewnętrznej.
Charakterystyka:
- Nazwa produktu: Electronic Gyroscope Sensor
- Nielinearność współczynnika skali (ppm): ≤ 10
- Przesunięcie przesunięcia (°) /h (10s gładko) -45~ + 70°C: ≤0.1
- Zakres dynamiczny (°) /s: ±500
- Współczynnik biegu losowego ((o) /h1/2: ≤ 0.005
- napięcie zasilania (V): +5
- Gyroskop o wysokiej precyzji do dokładnego pomiaru prędkości kątowej
- Zaawansowany czujnik gyro z niskim przesunięciem strumienia
- Zintegrowana stabilna technologia żyroskopii światłowodowej
Parametry techniczne:
| Nie, nie. |
przedmiot testowy |
H |
M |
L |
| 1 |
Wymiary (mm) |
70 × 70 × 32 |
70 × 70 × 32 |
70 × 70 × 32 |
| 2 |
czas rozpoczęcia (okresy) |
5 |
5 |
5 |
| 3 |
Przesunięcie strumienia (°) /h (10s i 100s wygładzania, ustawienia temperatury) |
≤ 0,03 (± 10 s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Przesunięcie strumienia (°) /h (10s wygładzania) -45~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Powtarzalność stronniczości (°) /h |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Współczynnik losowego spaceru(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Nieliniowość współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 8 |
Powtarzalność współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 9 |
Temperatura pracy (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Temperatura przechowywania (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Zakres dynamiczny (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Napięcie zasilania (V) |
± 5 |
± 5 |
± 5 |
| 13 |
zużycie energii w stanie stacjonarnym (temperatura pełna) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
masę (g) |
< 290 |
< 290 |
< 290 |

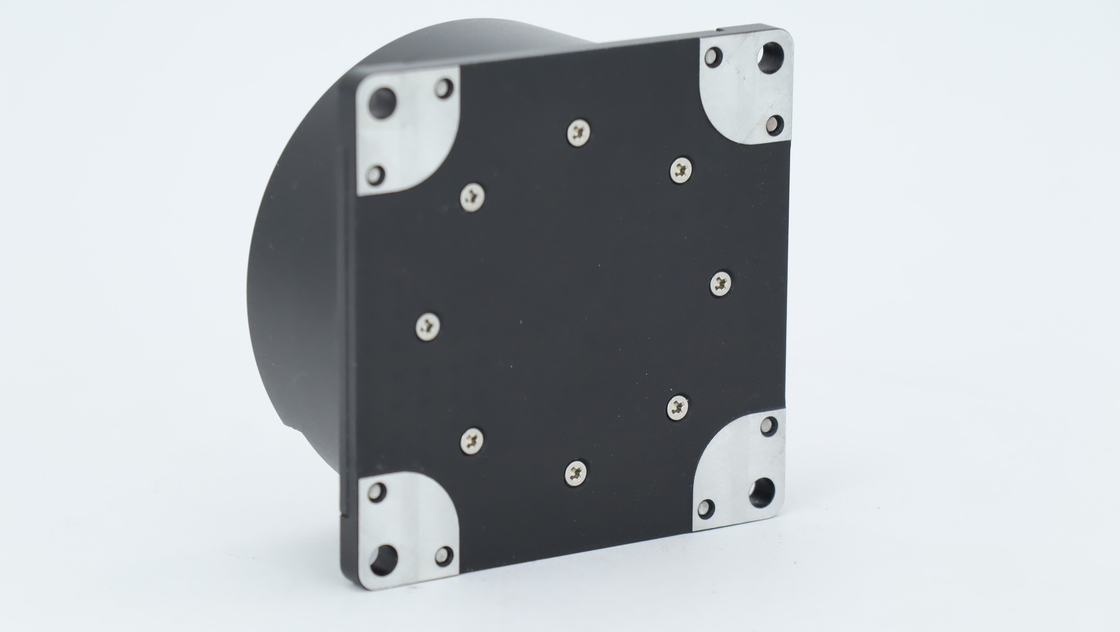

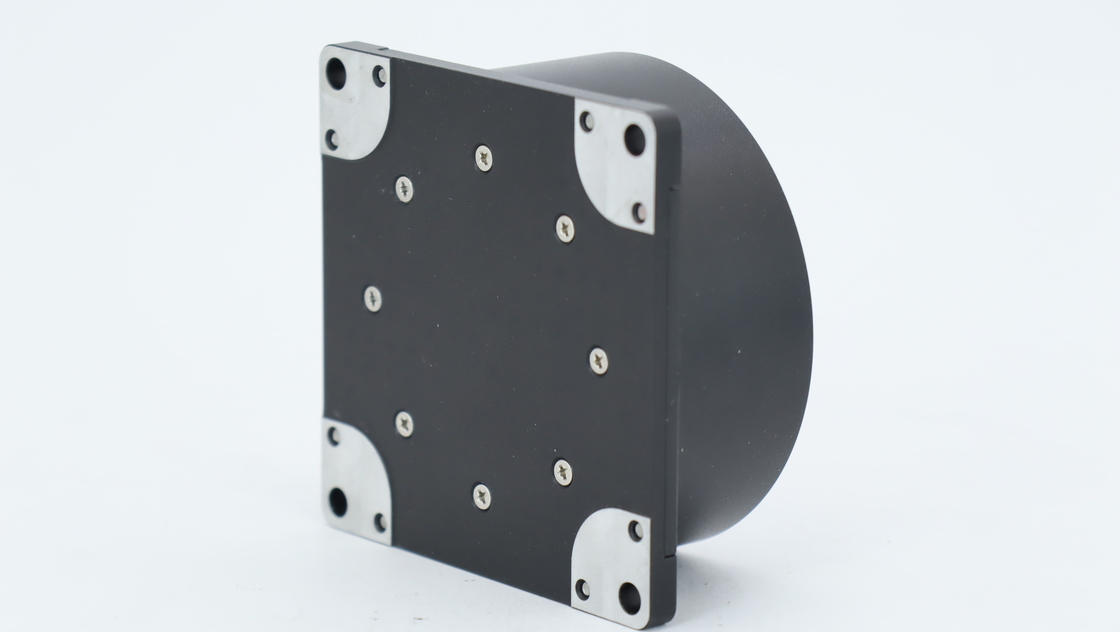

Wymiary:
Zastosowanie:
Szeroki zakres zastosowań:
Nasze wysokiej jakości produkty są zaprojektowane z myślą o wszechstronności,i są doskonałym wyborem dla różnego rodzaju specjalistycznego sprzętu.Nasze produkty zapewniają stabilność i precyzję, której potrzebujesz.
Jeśli projekt obejmuje nawigację inercyjną lub pomiary, możesz być pewien, żeNasza oferta z łatwością spełnia te wymagania techniczne.Są one również doskonale odpowiednie do przyrządów optycznych i fotograficznych, zapewniając krystalicznie czystą jakość w każdym zastosowaniu.
Co więcej, dla tych, którzy potrzebują stabilizacji platformy lub precyzyjnych pomiarów inercji,Nasze instrumenty cię nie zawiodą.Zapewniamy niezawodne rozwiązania spełniające wymagania w tych zaawansowanych dziedzinach zastosowań.
Wsparcie i usługi:
Elektroniczny czujnik giroskopiczny został zaprojektowany w celu dokładnego pomiaru szybkości obrotu w różnych zastosowaniach.Nasz zespół wsparcia technicznego dba o to, abyś mógł jak najlepiej wykorzystać czujnik.Oferujemy szereg usług wspierających produkt przez cały jego cykl życia, w tym:
Wytyczne dotyczące instalacji:Nasze poradniki krok po kroku i wskazówki ekspertów pomogą Ci szybko i poprawnie zainstalować nowy czujnik giroskopu, zapewniając optymalną wydajność od samego początku.
Aktualizacje oprogramowania:Utrzymuj czujnik na bieżąco z najnowszymi ulepszeniami oprogramowania, aby utrzymać maksymalną wydajność i dodać nowe funkcje.
Pomoc w rozwiązywaniu problemów:Jeśli wystąpią jakieś problemy z czujnikiem, nasz zespół wsparcia technicznego jest gotowy pomóc w diagnozie i rozwiązaniu problemu.Dostarczamy szczegółową dokumentację rozwiązywania problemów i bezpośrednie wsparcie, aby wrócić na właściwą drogę.
Dokumentacja produktu:Uzyskaj dostęp do kompleksowych podręczników produktów, arkuszy danych i informacji technicznych, aby lepiej zrozumieć czujnik i jego możliwości.
Często zadawane pytania i baza wiedzy:Nasze szerokie FAQ i baza wiedzy są dostępne, aby odpowiedzieć na najczęściej zadawane pytania i dostarczyć pomocne wskazówki dotyczące skutecznego korzystania z czujnika.
Usługi gwarancyjne:Jeśli czujnik jest w okresie gwarancji i ma wadę produkcyjną,zapewniamy usługi naprawy lub wymiany zgodnie z naszą polityką gwarancyjną.
Rozszerzone wsparcie i utrzymanie:Dla długotrwałego spokoju umysłu, oferujemy rozszerzone umowy wsparcia i konserwacji, które obejmują priorytetowe wsparcie, dodatkowe gwarancje i regularne kontrole zdrowotne czujnika.
Usługi personalizacji:Jeśli masz konkretne wymagania, nasz zespół może współpracować z Tobą w celu dostosowania oprogramowania lub sprzętu czujnika giroskopu do Twojej aplikacji.
Naszym celem jest zapewnienie wyjątkowego wsparcia i usług, aby zapewnić Państwu zadowolenie z czujnika elektronicznego.Proszę zapoznać się z naszymi zasobami wsparcia produktu lub skontaktować się z naszym zespołem obsługi klienta.
Opakowanie i wysyłka:
Opakowanie produktu dla elektronicznego czujnika giroskopu:
Elektroniczny czujnik giroskopu jest starannie umieszczony w materiałach opakowaniowych odpornych na wstrząsy i wolnych od statyki, aby zapewnić odpowiednią ochronę delikatnych elementów.Każdy czujnik jest indywidualnie zamknięty w pudełku pokrytym pianą, który odpowiada jego kształtowi, zapewniając dodatkowe amortyzację i stabilność, a następnie zamknięte taśmą bezpieczeństwa zabezpieczającą, aby zagwarantować integralność produktu po przyjeździe.
Informacje o wysyłce do elektronicznego czujnika giroskopu:
Opakowany elektroniczny czujnik giroskopu umieszczany jest w trwałym, falistym pudełku kartonowym w celu zapewnienia dodatkowej ochrony podczas transportu.Pudełko jest wypełnione biodegradowalnymi orzeszkami, aby zapobiec ruchowi, który może prowadzić do uszkodzeniaZewnętrzna część pudełka jest wyraźnie oznaczona naklejkami "Fragile - Handle with Care" i "This Side Up", aby odpowiednio pouczyć obsługujących.Każda przesyłka zawiera numer śledzenia dla klienta do monitorowania stanu dostawyUżywamy renomowanych usług kurierskich, aby zapewnić terminową i bezpieczną dostawę do miejsca docelowego.
