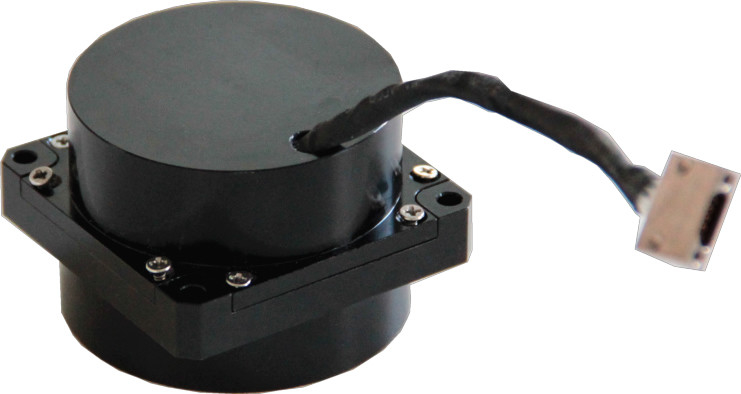

Opis produktu:
Wykorzystując efekt optyczny Sagnaca, produkt ten służy jako czujnik biegłości kąta inercji zaprojektowany do pomiaru prędkości kątowej obrotu nośnika wzdłuż jego czułej osi.Cyfrowy obwód wykrywający zamkniętą pętlę jest wykorzystywany do wychwytywania różnicy ścieżki optycznej spowodowanej zewnętrzną fizyczną prędkością kątową w kierunku ruchu wskazówek zegaraModulacja i demodulacja sygnału napięcia z ścieżki optycznej ułatwiają zwrot zwrotny i kontrolę w zamkniętej pętli, osiągając wykrycie sygnałów prędkości kątowej w czasie rzeczywistym.
Cechy
● Dokładnie mierzyć prędkość kątową ruchomych obiektów
● Całość w stanie stałym, bez części obracających się i tarć
● Długi okres życia
● Duży zakres dynamiki
● Natychmiastowe uruchomienie
● Prosta struktura
● Niewielkie rozmiary, lekka waga
Zakres stosowania
The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.
Wykres struktury

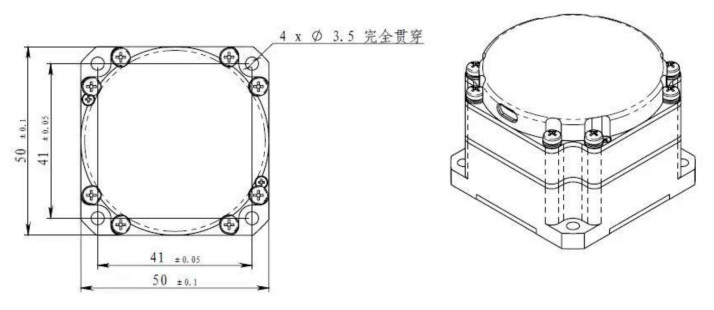

Tryb instalacji 1. Rozmiar: 50X50X32

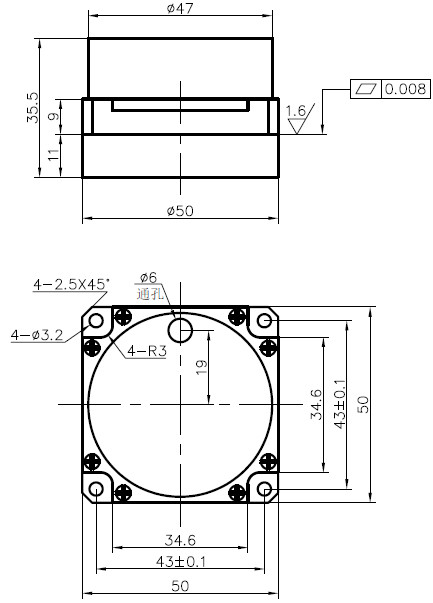

Tryb instalacji: 2 wymiar: 50X50X36
Parametry techniczne:
|
Nie, nie.
|
przedmiot testowy
|
H
|
L
|
|
1
|
Dwymiary (mm)
|
50×50×36
|
50×50×36
|
|
2
|
czas rozpoczęcia (okresy)
|
5
|
5
|
|
3
|
Przejrzystość(°) / h (10s gładkość, ustawić temperaturę)
|
≤0.1
|
≤0.3
|
|
4
|
Przejrzystość(°) / h (10s gładko) -45 ~ + 70°C
|
≤0.3
|
≤0.5
|
|
5
|
Bias powtarzalność (°) / h
|
≤0.05
|
≤0.1
|
|
6
|
Współczynnik losowego spaceru(o)/h1/2
|
≤0.01
|
≤0.02
|
|
7
|
Wskaźnik skali nie-liniowość (ppm)
|
≤10
|
≤20
|
|
8
|
Powtarzalność współczynnika skali (ppm)
|
≤10
|
≤20
|
|
9
|
Wykonać operacjętemperatury°C
|
-45/+70
|
-45/+70
|
|
10
|
Temperatura przechowywania (°C)
|
-50/+80
|
-50/+80
|
|
11
|
Zakres dynamiczny (°) / s
|
±900
|
±900
|
|
12
|
Napięcie zasilania (V)
|
+5
|
+5
|
|
13
|
zużycie energii w stanie stacjonarnym (temperatura pełna) (W)
|
< 4
|
< 4
|
|
14
|
masę (g)
|
<130
|
<130
|
|
|
