Name: Precyzyjny, elastyczny akcelerometr kwarcowy o zakresie ±70 g, próg 5 μg i wysoka stabilność dla nawigacji inercyjnej
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

Dom > produkty > czujnik przyspieszenia >

Precyzyjny, elastyczny akcelerometr kwarcowy o zakresie ±70 g, próg 5 μg i wysoka stabilność dla nawigacji inercyjnej

Soil Based Borehole Surveys Quartz Accelerometers

Precision Industrial Quartz Flexible Accelerometers

Oil Drilling Flexible Accelerometer

Place of Origin:

China (Mainland)

Nazwa handlowa:

Kacise

Orzecznictwo:

certificate of explosion-proof, CE

Model Number:

KSJB2

Skontaktuj się z nami

Poproś o wycenę

Precyzyjny, elastyczny akcelerometr kwarcowy o zakresie ±70 g, próg 5 μg i wysoka stabilność dla nawigacji inercyjnej

Szczegóły produktu

Zakres:

± 70 g

Wartość progowa:

5 μg

Wartość odchylenia k0/k1:

≤±3 mg

Podkreślić:

Soil Based Borehole Surveys Quartz Accelerometers

Precision Industrial Quartz Flexible Accelerometers

Oil Drilling Flexible Accelerometer

Warunki płatności i wysyłki

Minimum Order Quantity

1pcs

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 working days

Zasady płatności

T/T, Western Union, MoneyGram

Supply Ability

1000 Pieces per Week

ZAŁĄCZONE PRODUKTY

Odporny na wstrząsy, elastyczny czujnik akcelerometru kwarcowego o szerokim zakresie temperatur i przesunięciu ≤ 20 mg dla ekstremalnych środowisk

Najlepszą cenę

Precyzyjny elastyczny akcelerometr kwarcowy z współczynnikiem skali 1,3 ~ 3,5 mA / g w ekstremalnych warunkach i 1000 g odporności na wstrząsy

Najlepszą cenę

2.3 ~ 3.5mA/g Skalowy współczynnik 1000g Odporny na wstrząsy, elastyczny czujnik akcelerometru kwarcowy o temperaturze przechowywania -55°C+130°C

Najlepszą cenę

Czujnik przyspieszacza odporności na wstrząsy z tolerancją 1000 g i szerokim zakresem temperatur -45 °C ~ + 125 °C dla wysokiej precyzji 2,3 ~ 3,5 mA / g

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Precyzyjne akcelerometry z nawigacją inercyjną do dużej liczby zastosowań charakteryzują się dużą stabilnością

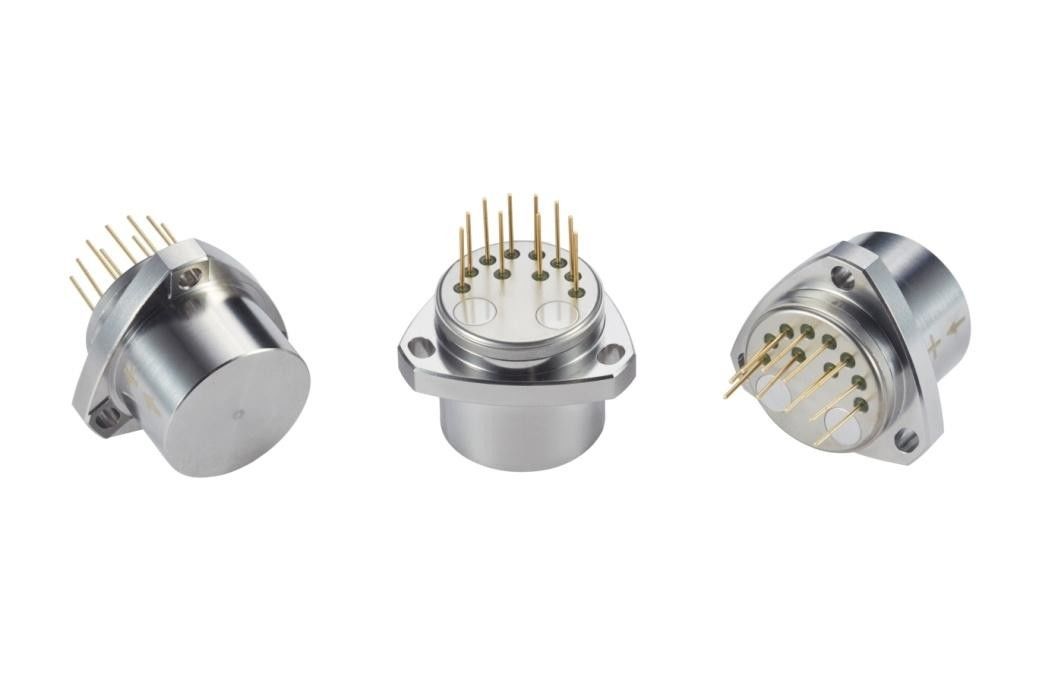

Elastyczny akcelerometr kwarcowy serii KSJB2 to precyzyjny, inercyjny akcelerometr poziomu nawigacji do dużej liczby zastosowań (do 100 g). Produkt charakteryzuje się doskonałą długoterminową stabilnością, powtarzalnością, wydajnością rozruchu, przystosowaniem do środowiska i wysoką niezawodnością. Może być stosowany do testów statycznych, może być używany do testów dynamicznych, jest również standardowym czujnikiem wibracji i czujnikiem nachylenia.

Prąd wyjściowy produktu jest liniowo powiązany z otrzymaną siłą lub przyspieszeniem, a użytkownik może wybrać odpowiednią rezystancję próbkowania poprzez obliczenia, aby uzyskać wysoką precyzję sygnału wyjściowego. Wbudowany czujnik temperatury może służyć do kompensacji wartości przesunięcia i współczynnika skali w celu zmniejszenia wpływu temperatury otoczenia w zależności od potrzeb użytkownika.

Zastosowania: Kwarcowe elastyczne akcelerometry wahadłowe są szeroko stosowane w pomiarach różnych przyspieszeń liniowych i przyspieszeń drgań oraz pomiarze parametrów, takich jak prędkość, odległość, prędkość kątowa i przemieszczenie kątowe. Z powodzeniem stosowany w satelitarnych systemach pomiarów mikrograwitacji, wysoce precyzyjnych systemach nawigacji inercyjnej, badaniach odwiertów skał i gleby oraz odwiertach ropy, ciągłych systemach inklinometrycznych, pojazdach nośnych, rakietach balistycznych, statkach kosmicznych oraz w innych i cywilnych dziedzinach.

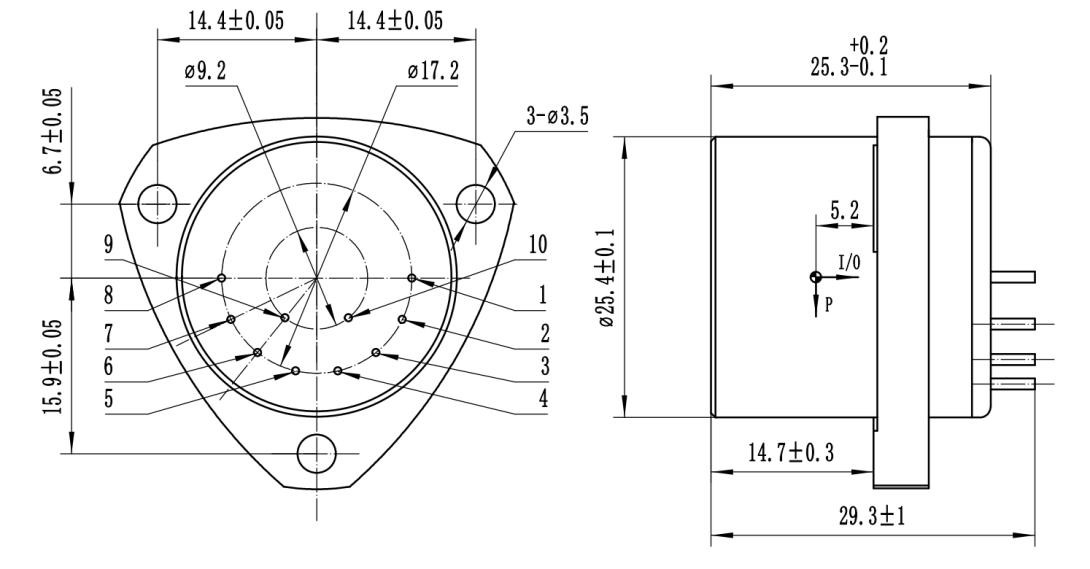

Schemat ogólny i definicja pinów:

Rysunek I: Uniwersalny akcelerometr

Konwencjonalna definicja pinu:

1, wyjście sygnału;
2. Pusty;
3, -15 V;
4, +15 V;
5, zasilanie i masa sygnałowa;
6. Pusty;
7. Pusty;
8. Pusty;
wyjście 9, -9V;
Wyjście 10, +9 V.

parametry techniczne:

Numer	Parametry	KSJB2-01	KSJB2-02	KSJB2-03
1	Zakres	±70g	±70g	±70g
2	Wartość progowa	5μg	5μg	5μg
3	wartość odchylenia K₀/K₁	≤±3 mg	≤±3 mg	≤±5 mg
4	współczynnik skali K₁	0,8 ~ 1,2 mA/g	0,8 ~ 1,2 mA/g	0,8 ~ 1,2 mA/g
5	Nieliniowy współczynnik drugiego rzędu K₂	≤±10 μg/g2	≤±15μg/g2	≤±20μg/g2
6	0g 4 godziny krótkotrwałej stabilności	≤10 µg	≤15 µg	≤20 µg
7	1g 4 godziny krótkotrwałej stabilności	≤10 ppm	≤15 ppm	≤20 ppm
8	synteza wartości odchylenia powtarzalność σK₀(1σ, jeden miesiąc)	≤10 µg	≤20 µg	≤30 µg
9	Współczynnik skali zintegrowana powtarzalność σK₁/K₁(1σ, jeden miesiąc)	≤15 ppm	≤30 ppm	≤50 ppm
10	Kompleksowa powtarzalność współczynników nieliniowych K₂/K₁(1σ, jeden miesiąc)	≤±10 µg/g2	≤±20 µg/g2	≤±30 µg/g2
11	wartość odchylenia Współczynnik temperaturowy (średnia wartość całej strefy temperaturowej)	≤±10 µg/℃	≤±30 µg/℃	≤±50 µg/℃
12	Współczynnik skali Współczynnik temperatury (Średnia wartość całej strefy temperaturowej)	≤±20 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
13	Szum (rezystancja próbkowania wynosi 840 Ω)	≤5 mv	≤5 mv	≤5 mv
14	Częstotliwość naturalna	400 ~ 800 Hz	400 ~ 800 Hz	400 ~ 800 Hz
15	przepustowość łącza	800 ~ 2500 Hz	800 ~ 2500 Hz	800 ~ 2500 Hz
16	Losowe wibracje	6g (20-2000 Hz)	6g (20-2000 Hz)	6g (20-2000 Hz)
17	strajk	100 g, 8 ms, 1/2 grzechu	100 g, 8 ms, 1/2 grzechu	100 g, 8 ms, 1/2 grzechu
18	Zakres temperatur pracy	-55 ~ + 85 ℃	-55 ~ + 85 ℃	-55 ~ + 85 ℃
19	Zakres temperatury przechowywania	-60 ~ + 120 ℃	-60 ~ + 120 ℃	60 ~ + 120 ℃
20	Zasilanie	±12~±15V	±12~±15V	±12~±15V
21	Bieżące zużycie	≤±20mA	≤±20mA	≤±20mA
22	Czujnik temperatury	Możliwość dostosowania przez użytkownika	Możliwość dostosowania przez użytkownika	Możliwość dostosowania przez użytkownika
23	wymiar	Ф25,4X30mm	Ф25,4X30mm	Ф25,4X30mm
24	waga	≤80g	≤80g	≤80g

Notatka:

Współczynnik skali jest dostosowywany zgodnie z wymaganiami użytkownika;
Czujnik temperatury: podzielony na AD590, pt1000, 18B20,
Cykl testowy: podzielony na 1 miesiąc, 3 miesiące, 6 miesięcy, 12 miesięcy, zgodnie z wymaganiami użytkownika dotyczącymi testowania;
Zgodnie z wymaganiami instalacyjnymi użytkownika; Wymiary można nieznacznie dostosować do wymagań użytkownika, a inne wymagania testowe można przeprowadzić zgodnie z wymaganiami klienta.
