Place of Origin:
CHINA
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KLD802

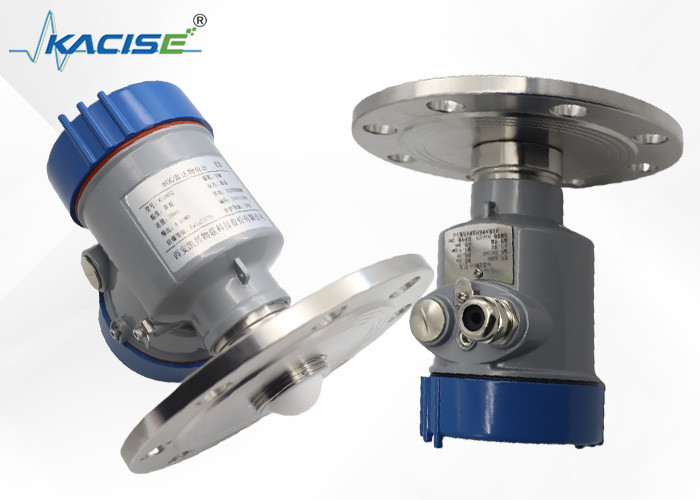

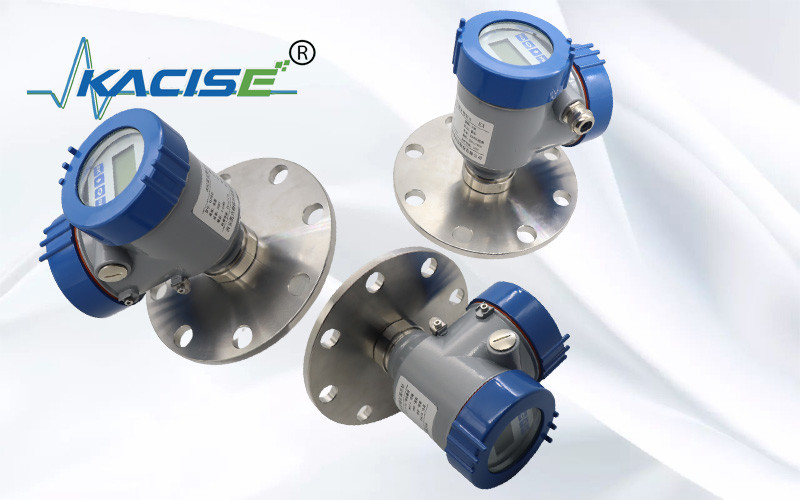

Radarowy wskaźnik poziomu KLD802 80G wykorzystuje technologię fali ciągłej z modulacją częstotliwości (FMCW). Antena emituje sygnał radarowy FM o wysokiej częstotliwości, a częstotliwość sygnału radarowego rośnie liniowo. Transmitowany sygnał radarowy jest odbierany przez tę samą antenę po odbiciu od mierzonego ośrodka. Jednocześnie różnica częstotliwości pomiędzy częstotliwością sygnału nadawanego i częstotliwością sygnału odbieranego jest proporcjonalna do zmierzonej odległości. Zebrany sygnał różnicy częstotliwości poddawany jest szybkiej transformacji Fouriera (FFT) w celu uzyskania widma odbitego echa i na tej podstawie obliczana jest odległość do mierzonego celu.
Antena radaru transmituje wąski impuls mikrofalowy, który po dotarciu do powierzchni badanego ośrodka zostanie odbity i ponownie odebrany przez system antenowy. Sygnały należy przesłać do obwodu elektrycznego, a następnie przekształcić na sygnały poziomu. Ponieważ prędkość transmisji mikrofal jest tak duża, czas potrzebny na transmisję mikrofal na powierzchnię badanego ośrodka, a następnie odbicia, wynosi prawie 0.
| Model | KLD802 |

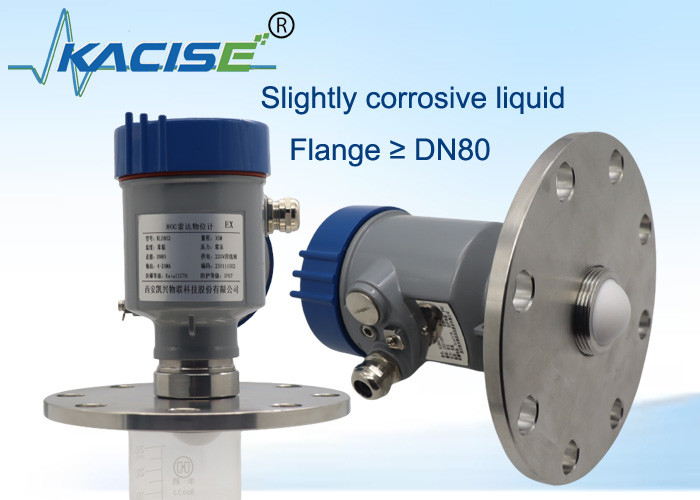

| Średni | ciecz niekorozyjna, ciecz lekko żrąca |
| Zakres pomiarowy | 0,1 m ~ 10/20/30/60/100 m |
| Połączenie procesowe | kołnierz ≥ DN80 |
| Temperatura procesu |
-40 ~ 110 ℃ |
| Ciśnienie procesowe | -0,1 ~ 1,6 MPa |
| Rozmiar anteny | Antena z obiektywem 32 mm |
| Materiał anteny | PTFE |
| Dokładność | ±1mm (zakres poniżej 35m) ±5mm (zakres pomiędzy 35m a 100m) |
| Klasa ochrony | P67 |
| Częstotliwość środkowa | 80 GHz |
| Kąt uruchomienia | 3° |
| Zasilanie | Dwuprzewodowy /DC24V / czteroprzewodowy /DC12~24V / czteroprzewodowy /AC220V |
| Obudowa | aluminium/tworzywo sztuczne/stal nierdzewna |
| Wyjście sygnału | dwuprzewodowy /4...20mA/protokół HART czteroprzewodowy /4...20mA/RS485 Modbus |
Instalując urządzenie, unikaj instalowania go nad wlotem materiału i staraj się unikać różnych obiektów wpływających na sygnał, takich jak mieszadła itp.
Zasilanie
(4 ~ 20) mA/HART (2 przewody)
Zasilanie i wyjściowy sygnał prądowy korzystają ze wspólnego dwużyłowego, ekranowanego kabla. Proszę zapoznać się z danymi technicznymi dotyczącymi konkretnego zakresu napięcia zasilania.
(4 ~ 20) mA (4 przewody/6 przewodów)
Zasilacz należy zasilać osobno, a do zasilania i sygnału prądowego służy czterożyłowy kabel ekranowany (sygnał prądowy i interfejs RS485 mogą być wyprowadzane w tym samym czasie, a do jednoczesnego wyjścia wymagany jest sześciożyłowy kabel ekranowany).
RS485/Modbus
Zasilacz należy zasilać osobno, a do zasilania i sygnału cyfrowego służy czterożyłowy kabel ekranowany. (Sygnał prądowy i interfejs RS485 mogą być wysyłane w tym samym czasie, a do jednoczesnego wyjścia wymagany jest sześciożyłowy kabel ekranowany).
Należy przestrzegać wymagań lokalnych przepisów dotyczących instalacji elektrycznych! Postępuj zgodnie z lokalnymi przepisami dotyczącymi zdrowia i bezpieczeństwa personelu. Wszystkie operacje na elementach elektrycznych przyrządu muszą być wykonywane przez specjalistów, którzy przeszli formalne przeszkolenie. Proszę sprawdzić tabliczkę znamionową przyrządu, aby upewnić się, że specyfikacja produktu spełnia Twoje wymagania. Należy upewnić się, że napięcie zasilania jest zgodne z wymaganiami podanymi na tabliczce znamionowej przyrządu.
Przyrząd ten w pełni spełnia wymagania stopnia ochrony IP66/67, należy zadbać o wodoodporność głowicy uszczelniającej kabel. Jak pokazano poniżej:
Jak zapewnić, że instalacja spełnia wymagania IP67:
Kąt wiązki
Kąt wiązki to kąt wiązki, przy którym gęstość energii fali radarowej osiąga połowę swojej wartości maksymalnej (szerokość 3 dB). Mikrofale emitują sygnały poza zasięgiem wiązki i mogą być odbijane przez zakłócające obiekty.
| Średnica anteny obiektywu |
Φ32mm Antena obiektywowa |
Φ42mm Antena obiektywowa |
Φ76mm Antena obiektywowa |
Φ74,7 mm Soczewka Antena z oczyszczaniem powietrza |
| Kąt wiązki | 7° | 6° | 3° | 3° |
Im większy rozmiar anteny i mniejszy kąt wiązki α, tym mniej będzie generowanych ech zakłócających.
Aby uzyskać dokładniejsze pomiary, należy unikać instalowania jakichkolwiek urządzeń wewnętrznych (takich jak wyłączniki krańcowe, czujniki temperatury, podstawy, pierścienie podciśnieniowe, cewki grzewcze, przegrody itp.) w zasięgu wiązki sygnału.
Pokaz produktów serii KLD800
