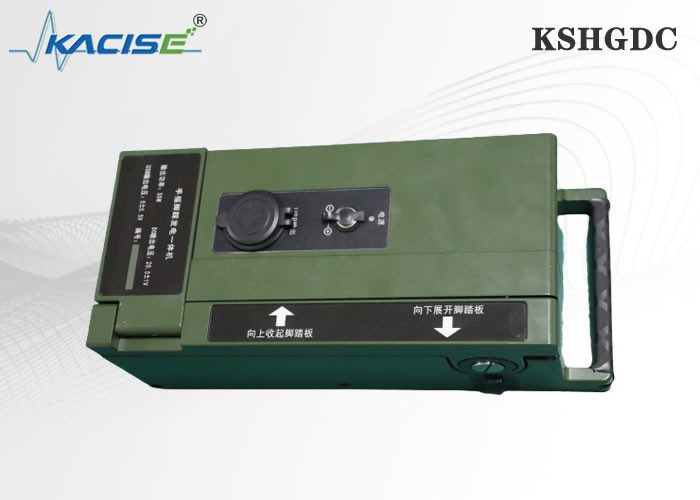

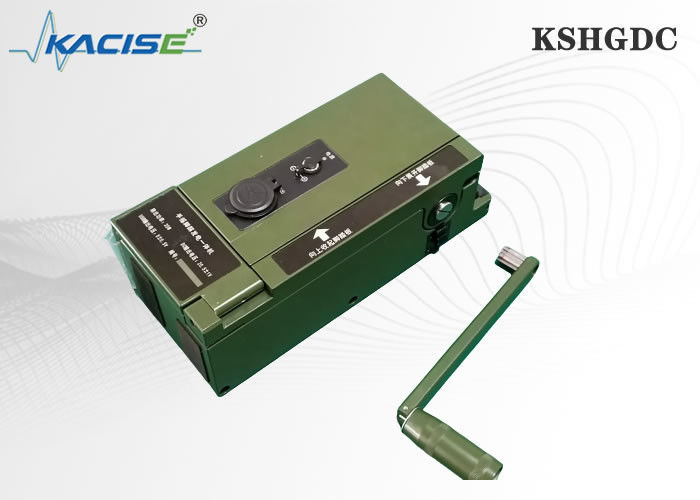

KSHGDC Wojskowy generator ręczny
1. Ogólny opis
1.1 Stosowanie
Ten ręczny generator to nowoczesne źródło prądu stałego do ładowania urządzeń radiowych i akumulatorów z napięciem 16,8 V i 5 V.Może dostarczać prąd, bez przerwy działać w pływającym ładowaniu, akumulator do przechowywania energii w sytuacjach awaryjnych..
Cechy produktu:
- Wykorzystanie urządzeń w dowolnym momencie ręcznie w terenie
- Całkowita moc wynosi ponad 10 W, mała i mocna
- Zapewnia wyjście 12V i wyjście USB 5V do zasilania różnych urządzeń
- Wykorzystuje się w tym celu:
- Cała maszyna jest mniejsza niż 600g, bardziej przenośna
1.2 Główne specyfikacje
Główne parametry
| Cechy |
Opis |
Uwaga: |
| Możliwość ładowania |
16V±1V 2,5A ((normalne) |
|
| Możliwość wyjścia |
14.5V±0.5V 5A |
|
| Wartość zacisku napięcia wyjściowego |
29Vdc |
Napięcie wyjściowe jest pozytywnie skorelowane z prędkością obrotową |
| Prędkość obrotowa |
90-150 obrotów/min (normalnie) |
Kontrolować prędkość uruchomienia, aby upewnić się, że zielony prowadził; oznacza to, że generator pracuje w odpowiednim stanie roboczym |
| Napięcie wyjściowe |
12-24V do zamówienia |
|
| Moc wyjściowa |
60W normalne, 80W maksymalne |
|
| napięcie zwrotność |
25 mV |
|
| Wynikutnapięcie wahaniazgodnie z zmiennym obciążeniem |
10% produkcjiut wartość nominalna (max) |
|
| Życie zawodowe |
1200 godzin nominalnych |
|
| Ochrona przed zwarciem wyjściowym |
Wsparcie |
|
| Środowisko aplikacji |
Temperatura: -40°C+70°C.
Wilgotność względna: 0% ∼95% ((40°C).
Wibracja:50,5- 200 Hz @1,5 g
|
Odporny na deszcz |
| Wielkość |
ciało 145 mm x 85 mm x 70 mm. |
Waga 1,8 kg (wraz z maniakiem) |
| Ramka: 800 mm × 430 mm × 285 mm |
Waga 2,8 kg (z kliknięciem) |
1.3 Pakiet składa się z:
| Pozycja |
Ilość |
Uwaga: |
| Korpus generatora |
1 proc. |
|
| Zintegrowany ramnik |
1 proc. |
|
| Kabel przesyłowy mocy |
1 proc. |
Długość kabla wynosi 3 rdzenie kablu dla 2 wyjścia i wspólnej pętli. |
| Pasy na barkach |
1 para |
|
Jeden generator, jeden kabel zasilania z wtyczkami w torebce.
2 Zasady działania
Ten ręczny generator jest obsługiwany przez siłę roboczą. poprzez przyrządzenie, produkuje siłę napędową, aby stały magnes synchroniczny generator do wytwarzania energii.po naprawieniu przez diodę krzemową, filtrowany przez kondensatory, a następnie regulowany przez regulator serii tranzystorowej, jest przekształcany w napięcie wyjściowe prądu stałego.
2.1 Przekaz biegów
Moc tego ręcznego generatora jest przesyłana przez trzy zęby seryjne, moc z uchwytów jest przesyłana do wału biegów wirnika generatora i sprawia, że wirnik obraca się.Całkowity współczynnik przenoszenia I=Il xI2=7.46x6.71 =50 Ponieważ prędkość obrotowa wynosi 11 Or/min, prędkość obrotowa generatora wynosi około 3000 r/min.
2.2 Generator.
Struktura generatora jest typu out-rotora; stator składa się z 3-fazowych rozproszonych i zakrętów nagich w połączeniu gwiazdkowym.Rotor jest wykonany z rzadkich ziem magnet stały jest w kształcie gwiazdy i ośmiopolu, magnet wymazany z powietrza jest używany do stabilizacji.i 3-fazowe napięcie przemienne jest indukowane w zakręcie statora z częstotliwością około 200 Hz.
2.3 Część obwodu
Obwód składa się z trójfazowego wyprostownika typu mostka i filtra kondensatora.cyfrowy wyświetlacz wskazuje stan pracy, w tym napięcie i prąd. Sterowanie prędkością obrotową, aby utrzymać zielony wskaźnik włączony podczas obrotowego, żółty wskaźnik włączony powinien przyspieszać, a czerwony wskaźnik włączony powinien obniżyć prędkość.
2.4 Metoda ochrony
Ten generator jest wyposażony w obwód ochrony przed nad napięciem, który ogranicza napięcie wejściowe regulatora i napięcie wyjściowe ładowania w zakresie 29V±0.5V i w celu zapobiegania uszkodzeniu dostarczanego przyrządu w wyniku przespięcia i wysokiego napięcia
