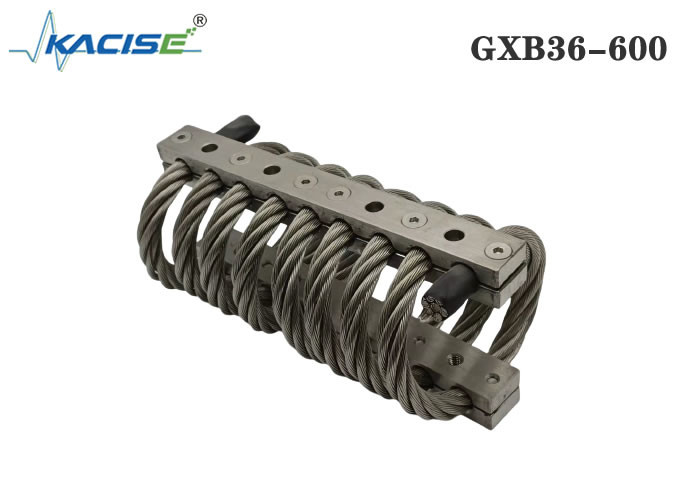

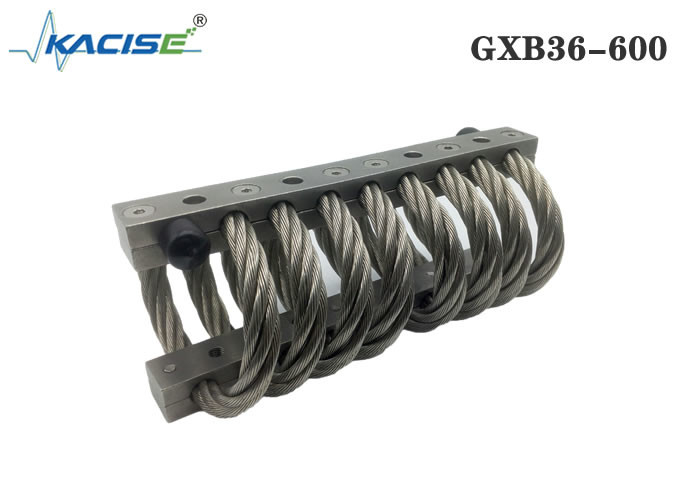

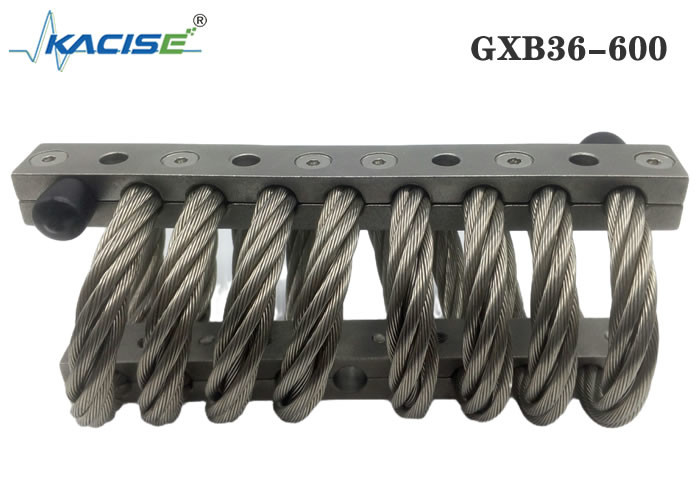

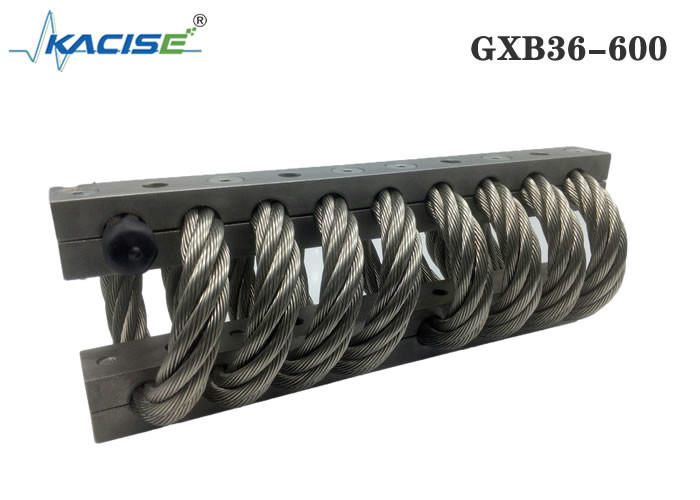

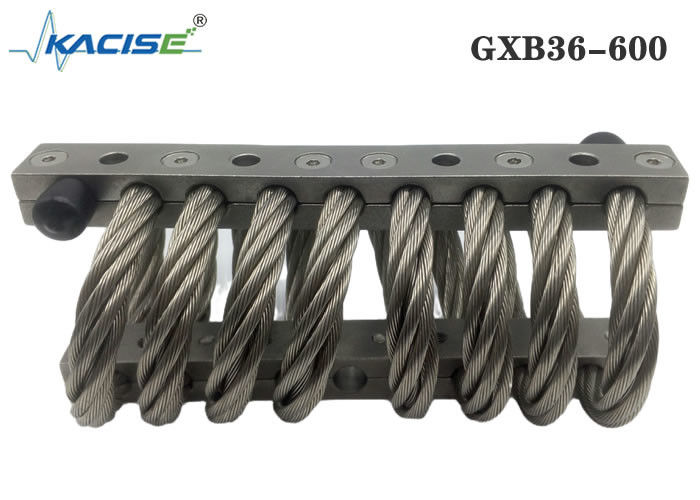

GXB36-600 Helikalny izolator z materiałem SS304 z częstotliwością rezonansową 5-10 Hz i 1277 kg pionowego obciążenia statycznego dla delikatnego sprzętu

Opis produktu

Pełny izolator spiralny jest izolatorem typu „wszystko w jednym”, dlatego może być stosowany w różnych sektorach, takich jak obronność, przemysł lotniczy i nuklearny, a także w wielu różnych zastosowaniach. Izolator ten charakteryzuje się wieloma zaawansowanymi cechami, począwszy od całkowicie metalowej i wielokierunkowej konstrukcji, po jakość izolacji wstrząsów i wibracji.

Dostępna jest szeroka gama modeli, odpowiednich do orientacji przy ściskaniu/rozciąganiu, ściskaniu/rozciąganiu pod kątem 45 stopni, ścinaniu lub walcowaniu. Wysokość i szerokość izolatora można dostosować w celu uzyskania optymalnej wydajności dla danego zastosowania.

Tabela rozmiarów produktu

Naciśnij arkusz danych testu dopasowania

Arkusz danych testu obciążenia złączki zaprasowanej pod kątem 45°

Arkusz danych testu obciążenia tocznego ścinającego

Wibroizolatory linowe posiadają następujące zalety:

• 1: Ze sztywnością nieliniową
• 2: Wszechstronna amortyzacja
• 3: Częstotliwość rezonansowa jest niska, a efekt pochłaniania wstrząsów o niskiej częstotliwości jest dobry
• 4: Odporność na korozję, odporność na wysokie i niskie temperatury, może nadal pracować w trudnych warunkach
• 5: Łatwa instalacja, bezobsługowa, długa żywotność

Tabela rozmiarów produktu

Instrukcja montażu izolatora linowego

1. 1. Przed montażem należy dokładnie sprawdzić, czy otwór montażowy pasuje do otworu montażowego wibroizolatora, np. czy gwint jest taki sam, itp.
2. 2, otwór montażowy jest czysty, nie ma zadziorów, rdzy, uszkodzeń i innych wad.
3. 3. Ponieważ wibroizolator jest elementem elastycznym, podczas pracy potrzebuje trochę ruchomej przestrzeni. Przed montażem należy dokładnie sprawdzić, czy w części instalacyjnej znajdują się urządzenia mające wpływ na montaż oraz czy przestrzeń ruchoma wibroizolatora jest wystarczająca. Przed montażem należy sprawdzić, czy wibroizolator jest w dobrym stanie i nie posiada usterek.
4. 4. Przygotuj odpowiedni śrubokręt i łom.
5. 5, najpierw zainstaluj izolator na ciężkim sprzęcie lub sprzęcie stałym, śruby montażowe nie muszą być dokręcane, aby izolator mógł być lekko aktywny.
6. 6. Zamontować urządzenie łączące po drugiej stronie wibroizolatora. Jeżeli otwór montażowy jest nieznacznie przesunięty, można przesunąć wibroizolator lub za pomocą łomu zrównać otwór montażowy wibroizolatora z otworem montażowym urządzenia, a następnie przykręcić śrubę mocującą.
7. 7. Po ustaleniu pozycji urządzenia dokręcić wszystkie śruby mocujące.
