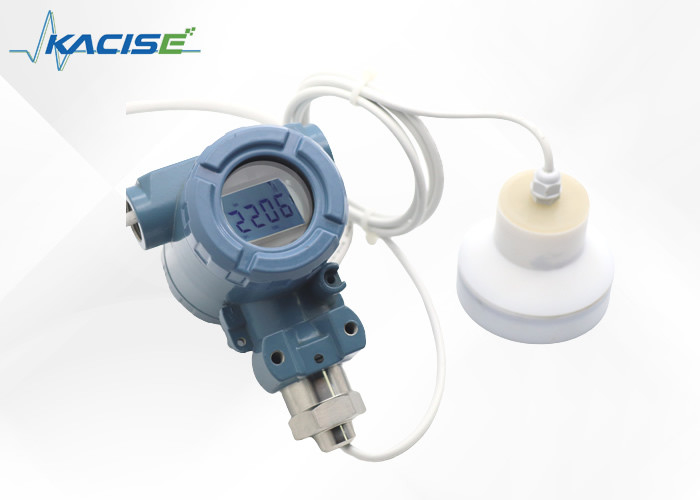

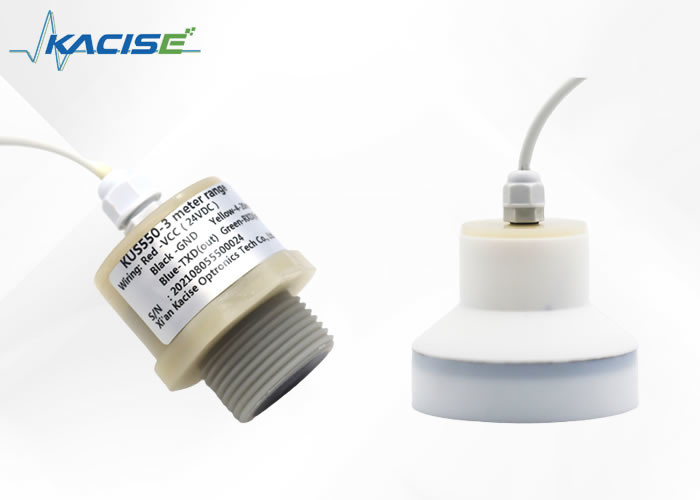

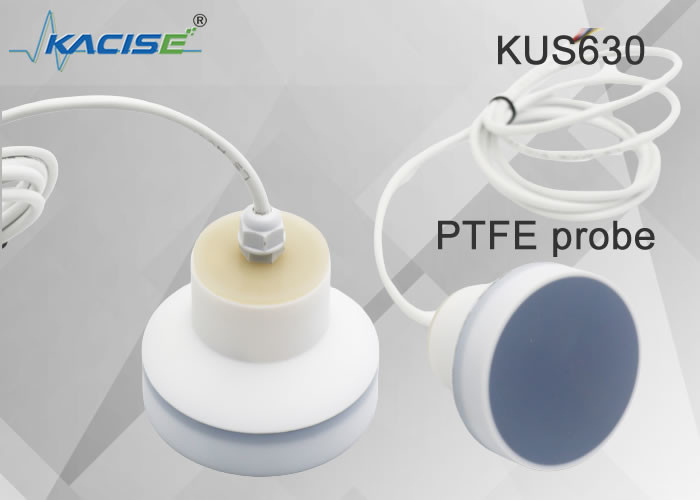

12 Meter Range PVDF Material IP68 Ochrona Ultrasonowy czujnik poziomu płynu do zastosowań przemysłowych

• Kwalifikowane są różne parametry laboratoryjne, takie jak precyzja i rozdzielczość
• Wielowarstwowy, wodoodporny i pyłoszczelny czujnik z elementem piezoelektrycznym
• Pierścień uszczelniający i całkowicie zamknięta sonda
• Stopień ochrony IP68
• Wodoodporny i antykorozyjny

Ultradźwiękowy czujnik poziomu obiektu/cieczy montowany jest w górnej części pojemnika i pod kontrolą funkcjonalną połączonego zespołu i podzespołów elektronicznych sonda emituje wiązkę impulsów ultradźwiękowych do mierzonego obiektu. Fala dźwiękowa odbija się od powierzchni obiektu, a część odbitego echa jest odbierana przez sondę i przekształcana na sygnał elektryczny. Czas od emisji ultradźwięków do ponownego odbioru jest proporcjonalny do odległości sondy od mierzonego obiektu. Jednostka elektroniczna wykrywa ten czas i oblicza zmierzoną odległość na podstawie znanej prędkości dźwięku, aby można było obliczyć wartość poziomu. Ponieważ temperatura ma wpływ na prędkość dźwięku, miernik powinien mierzyć temperaturę, aby skorygować prędkość dźwięku. Istnieje wiele opcji dla układu czteroprzewodowego, który może jednocześnie obsługiwać komunikację 4-20mA i RS485.

PVDF (polifluorek winylidenu) ma największą wytrzymałość, niski współczynnik tarcia, dużą odporność na korozję, odporność na starzenie, odporność na warunki atmosferyczne i dobrą odporność na promieniowanie wśród fluoroplastów. Nadaje się do stosowania w różnych miejscach na zewnątrz, do zdalnego wykrywania, do wyświetlania poziomu/poziomu cieczy na miejscu.

Tryb pracy ustawiony na 2 to tryb pracy o niskim zużyciu energii.

Jak zrealizować ultradźwiękowy czujnik poziomu i odległości o niskim zużyciu energii

1. Użyj układów scalonych małej mocy

   Używamy prawie nowych układów scalonych, dzięki którym pobór mocy jest zwykle niski.

2. Kontroluj moc każdego obwodu czujnika.

   W czujniku znajdują się trzy części obwodu: obwód nadawczy, obwód odbiorczy i obwód podstawowy mikrokontrolera. Mikrokontroler realizuje zarządzanie zużyciem energii, umożliwiając kontrolę pracy każdej części obwodu, a następnie kontroluje zużycie energii.

3. Gdy sam mikrokontroler nie działa, przechodzi w tryb uśpienia, aby jeszcze bardziej zmniejszyć zużycie energii.

Jeśli czujnik jest zainstalowany w temperaturze otoczenia poniżej 0 ℃, powinien on dobrze działać w przypadku środków ochronnych. W przypadku bezpośredniego montażu czujnika w otworze przelotowym za pomocą nakrętek stalowych, należy go zamocować na środku gwintu obudowy.
