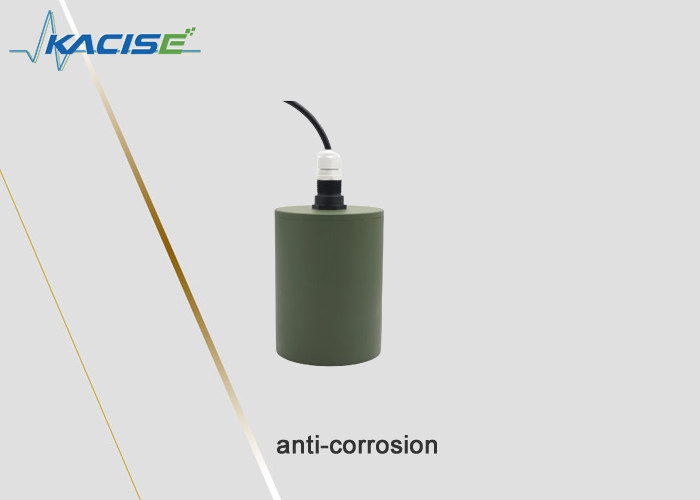

Name: KUS630D Ultrasonowy czujnik poziomu zbiornika wody z zasięgiem 30m IP68 wodoodporny i PVDF antykorozyjny
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630D
Price: 1,000.10 USD
Availability: InStock

Dom > produkty > Ultrasonic Transducer Sensor >

KUS630D Ultrasonowy czujnik poziomu zbiornika wody z zasięgiem 30m IP68 wodoodporny i PVDF antykorozyjny

KUS630D Ultrasonic Water Tank Level Sensor

Anti Corrosion Ultrasonic Water Tank Level Sensor

30m Ultrasonic Transducer Sensor

Place of Origin:

China

Nazwa handlowa:

Kacise

Model Number:

KUS630D

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

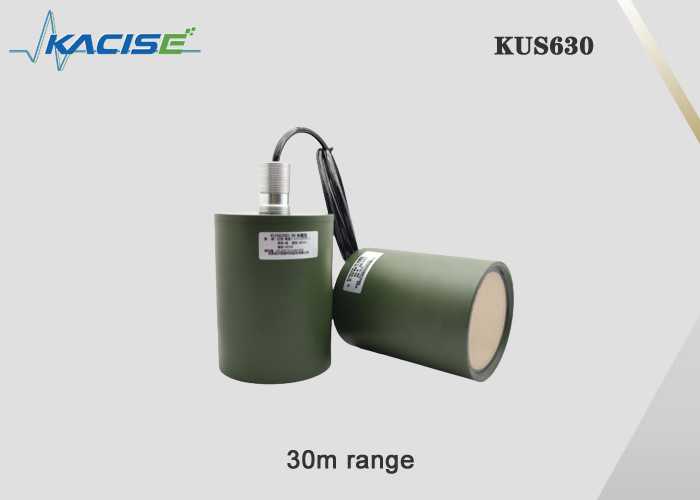

Zakres:

30 m

Wyjście:

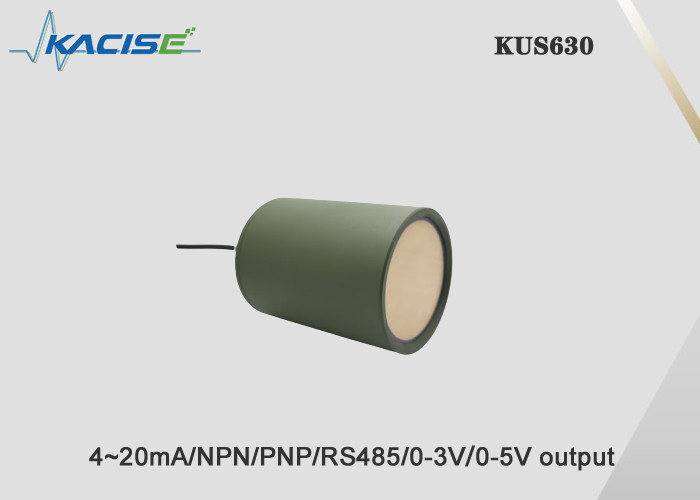

4 ~ 20 mA/NPN/PNP/RS485/0-3 V, 0-5 V

Zasilanie:

3,3-24 V

Prąd roboczy:

≤45mA

Kompensacja temperatury:

Tak

Temperatura pracy:

-25…70℃(248...343K)

Klasa ochrony:

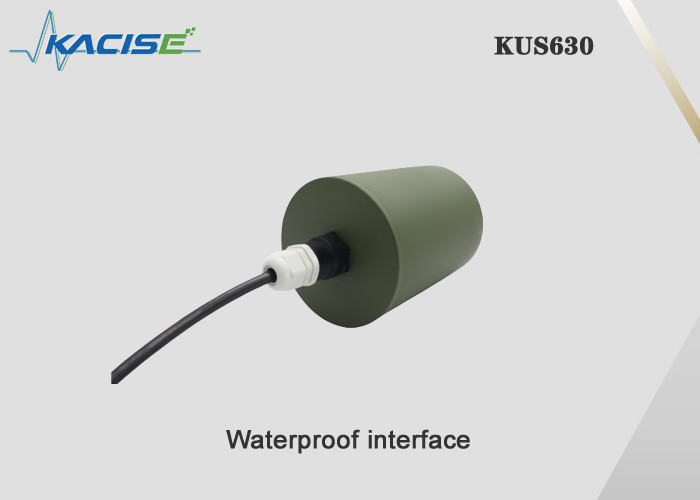

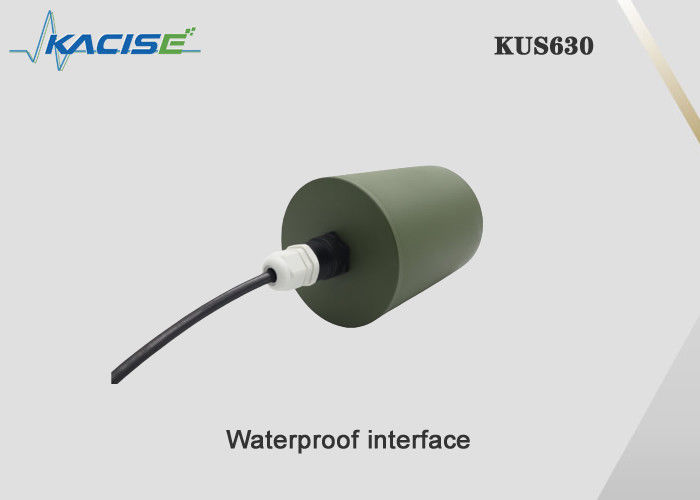

IP68

Materiał skorupy:

PVDF

Dokładność pomiaru:

≤1%

Podkreślić:

KUS630D Ultrasonic Water Tank Level Sensor

Anti Corrosion Ultrasonic Water Tank Level Sensor

30m Ultrasonic Transducer Sensor

Warunki płatności i wysyłki

Minimum Order Quantity

Cena

negocjowalne

Packaging Details

15*15*10cm，0.5kg

Delivery Time

5-8 work days

Zasady płatności

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

ZAŁĄCZONE PRODUKTY

Wideo

Ultrasonic Tank Wireless Level Sensor KUS650 z ochroną IP65 i zakresem wykrywania 200mm~3000mm do oczyszczania ścieków

Najlepszą cenę

Wideo

KUM2500C Ultrasonowy czujnik poziomu zbiornika paliwa z rozdzielczością pomiaru 0,1 mm, ochroną IP67 i interfejsem RS232/RS485/TTL/4-20mA

Najlepszą cenę

Wideo

15m bezkontaktowy czujnik poziomu wody ultradźwiękowy z wyjściem RS485 ochrona IP68 odporna na korozję wysoka wrażliwość

Najlepszą cenę

Wideo

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Poziom ultradźwiękowy zestawu KUS630

1.Wyznaczenia

Zaawansowany algorytm filtrowania w celu wykluczenia fałszywych pomiarów
Wybór różnych warunków pracy algorytmem w celu zapewnienia dokładności pomiaru
Ochrona bezpieczeństwa przed przesunięciami piezoelektrycznymi
Automatyczna kompensacja prędkości dźwięku i temperatury
Wyświetlacz krzywej echo, przydatny do debugowania na miejscu i wykrywania usterek
Funkcja samoinspekcji, bogate informacje o samoinspekcji, wygodne dla użytkowników do naprawy i debugowania
Współczynnik zakresu jest rozszerzony, aby zapobiec przekroceniu zakresu przez wartość zmierzoną i spowodowaniu błędnego osądu

2Opis produktu

Wysokofrekwencyjna sonda ultradźwiękowa, przeznaczona do pomiarów różnych materiałów stałych i ciekłych, z wbudowaną sondą temperatury.

3. Wymiary

Jednostka na wykresie to mm

4Połączenia elektryczne i definicje sygnałów

Porządek linii	Kolor	Definicja
1	Czerwony	Siła jest pozytywna.
2	Czarne	Ziemia zwrotnej mocy
3	Żółty	Wyjście analogowe, wyjście napięcia, wyjście prądu wyjście przełącznika
4	Niebieski	RS485 A+ lub uart TXD
5	Zielona	RS485 B- lub uart RXD

Kolor kabla	Porządek linii	Opisz	Uwaga
czerwony	1	napędzane przez	3.3V-30V szeroko napięcie wejściowe
czarny	2	GND
żółty	3	Wyjście przełącznika	Terminal przełącznika, pojemność obciążenia 1A 60V, obsługuje do dwóch wyjściów przełącznika z niezależną logiką, dwa końce są dwoma kontaktami przełącznika,Nie rozróżniaj pozytywnych i negatywnych biegunów, i można go podłączyć według własnej woli.
Biały	4	Wyjście przełącznika
brązowy	4	RS485A+
zielona	5	- RS485B.

5.Opis parametrów

Model:KUS630
Zakres pomiarowy	30 metrów.
Ślepa plamka	0... 1m ((Przezpasowała powierzchnia robocza wynosi 0,6 m, nie zaleca się pracy w tym zakresie); można osiągnąć minimalną wersję niewidomej powierzchni 0,3 m, która musi być dostosowana.
Napięcie zasilania	3.3... 24 V prądu stałego, falę 10 % SS

Prąd roboczy	≤ 45 mA (największa prędkość pomiaru) Wersja o niskiej mocy, zużycie mocy podczas snu wynosi mniej niż 0,3 mA, zużycie mocy wysyłania wynosi 20 mA (mniej niż 2 ms), a zużycie mocy odbierania nie przekracza 8 mA (mniej niż 150 ms)
sygnał wyjściowy	1:Programowalne wyjście analogowe 0-10V. 2Wyjście: RS485. 3Wynik seryjny: 4Wydajność 4-20mA 5:Wyjście przełącznika
Dokładność pomiaru	≤ 1 %
Kompensacja temperatury	- Tak, tak.

warunki pracy

Temperatura pracy	-25...70°C ((248...343K)
Temperatura przechowywania	-40...85°C...233...358K.

inne instrukcje

Połączenie elektryczne	Kable 5-rodzowe (wyjście analogowe), kable 6-rodzowe (wyjście przełącznika);
Klasa ochrony	IP68
Materiał ze skorupy	PVDF

6.Zastosowanie:

Wydobycie wody z wodą w zakładach produkcyjnych, zbiorniki, inżynieria miejska, woda z kranu, oczyszczanie ścieków, ochrona wody i energetyka wodna, żelazo i stal, kopalnie węgla, energia elektryczna, petrochemikalia,rzeki i jeziora miejskie, transportu i przetwórstwa spożywczego.

7Informacje o zamówieniu

KUS	Model	Produkcja	Zakres	Opisz
	630D	Wsparcie dostosowania
	Wykonane na zamówienie	Wsparcie dostosowania
		0-10V	Wyjście analogowe 0-10V
		0-5V	Analogowy wyjście 0-5V
		0-3V	Analogowy wyjście 0-3V
		4-20mA	Analogiczny wyjście 4-20mA
		SW	Wyjście przełącznika
		Uart	Uart wyjście seryjne MODBUS protokołu RTU
		RS485	Protokół RS485 wyjściowy MODBUS RTU
			XXX mm	XXX mm oznacza maksymalną odległość pomiarową (default1000mm)
KUS	550	RS485	10000 mm

8- Parametry, które musisz znać.

Rodzaj pomiarowego medium (płynne lub stałe, nazwa szczegółowa, czysta woda, ścieki, błoto, benzyna, olej napędowy, Jeżeli jest płynny, czy na powierzchni płynu znajduje się para, mgła, pianka, fale, mieszanie się, pływające obiekty; jeżeli jest stały, czy na powierzchni płynu znajduje się kurz.
Temperatura i ciśnienie medium.
Żrąca właściwość środka, jeżeli jest on umieszczony w słoiku, należy wiedzieć, czy materiał słoika posiada podszewkę przeciwżrącą.
Zakres pomiaru wynosi kilka metrów i wymagane jest martwe miejsce.
Środowisko pracy: takie jak otwarte baseny, baseny z pokrywkami, zbiorniki poziome, pionowe, kuliste, czy zbiorniki są pod ciśnieniem atmosferycznym itp.
Napięcie robocze: 24VDC, opcjonalnie 220VAC można dostosować 12VDC/9VDC.
sygnał wyjściowy: 4 ′ 20 mA prąd 485/0-3V, 0-5V napięcie wyjściowe/przekaźnik wyjściowy.
Formularz urządzenia: czy musi on mieć wyświetlacz; jednorazowy lub podzielony.

9.Więcej aplikacji

KUS630D ultradźwiękowy miernik poziomu jest miernikiem poziomu zaprojektowanym na zasadzie ultradźwiękowego zakresu, integrującym czujnik i jednostkę elektroniczną,które mogą skutecznie mierzyć poziom materiałów w otwartych lub zamkniętych pojemnikachCzujnik przyjmuje materiał PVDF, dzięki czemu może być szeroko stosowany w różnych dziedzinach przemysłu.
