Place of Origin:
China
Nazwa handlowa:
Kacise
Model Number:
KUM2500A
Wideo
Wideo

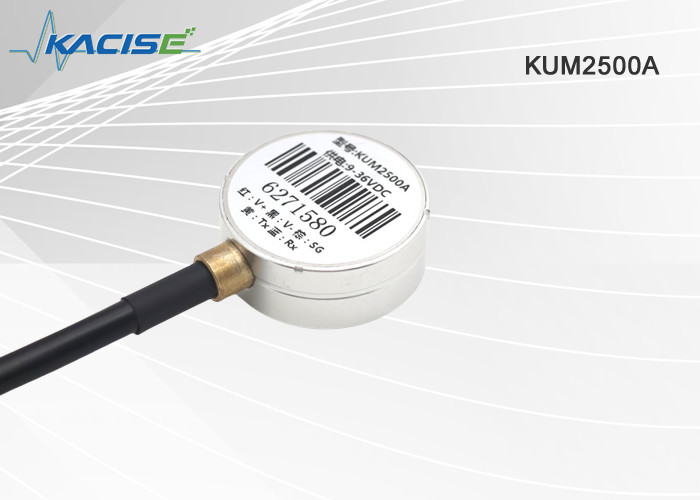

KUM2500A Ultradźwiękowy czujnik poziomu paliwa
Wstęp
Ultradźwiękowy czujnik poziomu KUM2500A może być stosowany do pomiaru poziomu cieczy w zbiornikach paliwa, zbiornikach i kontenerach. Czujnik wykorzystuje zasadę detekcji ultradźwiękowej do wykrywania poziomu paliwa w zbiorniku paliwa, a następnie w drodze inteligentnego przetwarzania przekształca wartość wysokości poziomu paliwa na wartość ilości paliwa, wysyła ją do platformy systemowej za pośrednictwem GPS i przesyła dane dotyczące ilości paliwa do systemu monitorowania w tle, aby uzyskać monitorowanie zużycia paliwa przez pojazd w czasie rzeczywistym.
Obecnie produkty te są wykorzystywane głównie w obszarze Internetu pojazdów. Służą do monitorowania zmiany poziomu paliwa w zbiorniku w czasie rzeczywistym w celu realizacji detekcji poziomu paliwa. Można go używać do zapobiegania kradzieży paliwa, optymalizacji kosztów operacyjnych, optymalizacji zachowań kierowców i wspomagania podejmowania decyzji statystycznych.
Jednocześnie produkt ten może być również stosowany w chemii, ochronie wody, zbiornikach magazynowych i innych dziedzinach, w których wymagane jest wykrywanie poziomu cieczy.
Zasada działania

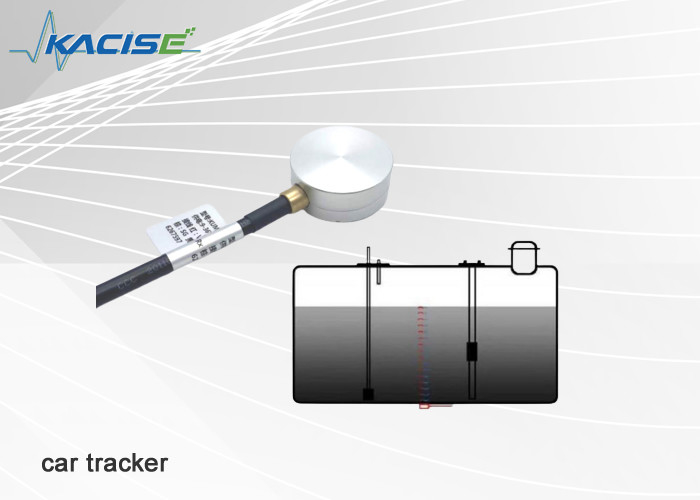

Ultradźwiękowy czujnik poziomu KUM2500A wykorzystuje zasadę ultradźwiękowego pomiaru odległości. Czujnik montowany jest na zewnętrznej powierzchni dna zbiornika paliwa i wysyła od spodu sygnały ultradźwiękowe. Kiedy napotka powierzchnię cieczy, odbija się i następnie oblicza wysokość poziomu cieczy w zależności od czasu i prędkości. Jednocześnie, w połączeniu z technologią cyfrowego przetwarzania sygnału, pokonuje wpływ ścianki pojemnika, realizuje bardzo precyzyjny bezdotykowy pomiar poziomu cieczy w pojemniku i może spełniać wymagania zastosowań przemysłowych.
Cechy
Aplikacja
Parametr techniczny
| NIE. | Przedmiot | Wstęp |
|---|---|---|
| 1 | Napięcie robocze | Napięcie stałe 9 V ~ 36 V. |
| 2 | Temperatura pracy | -30 ℃ ~ + 80 ℃ |
| 3 | Temperatura przechowywania | -40 ℃ ~ + 85 ℃. |
| 4 | Zakres pomiaru | 3 ~ 100 cm (4 m można dostosować). |
| 5 | Maksymalne zużycie energii | 0,36 W/12 V prądu stałego |
| 6 | Dokładność pomiaru | ± 0,5% pełnej skali |
| 7 | Rozdzielczość pomiaru | 0,1 mm |
| 8 | Ochrona przed włamaniem | IP67 |
| 9 | Interfejs peryferyjny | RS232 / RS485 / TTL |
| 10 | Materiały zbiornika | konwencjonalne zbiorniki paliwa, takie jak stop aluminium/żelazo/tworzywo sztuczne |
| 11 |
Port komunikacyjny parametr |
domyślna szybkość transmisji wynosi 9600 (szybkość transmisji można skonfigurować), brak bitu parzystości, 8 bitów danych, 1 bit stopu i brak kontroli przepływu. |
Uwaga: o zakresie pomiarowym:
• Dla blachy stalowej typu Q235 o grubości 5 mm i oleju napędowego nr 0 zakres pomiarowy wynosi 3~100 cm
• Reszta opiera się na rzeczywistej zmierzonej wysokości, w zależności od materiału i grubości pojemnika.
Okablowanie
RS232:
RS485:

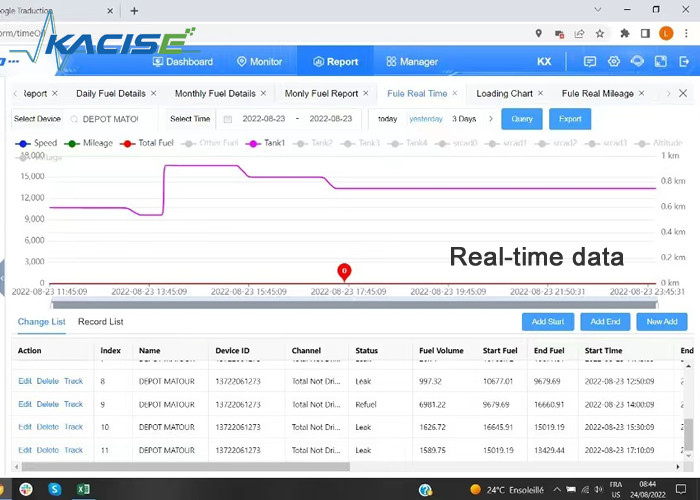

Dane aplikacji
