Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
certificate of explosion-proof, CE
Model Number:
KEF-J1

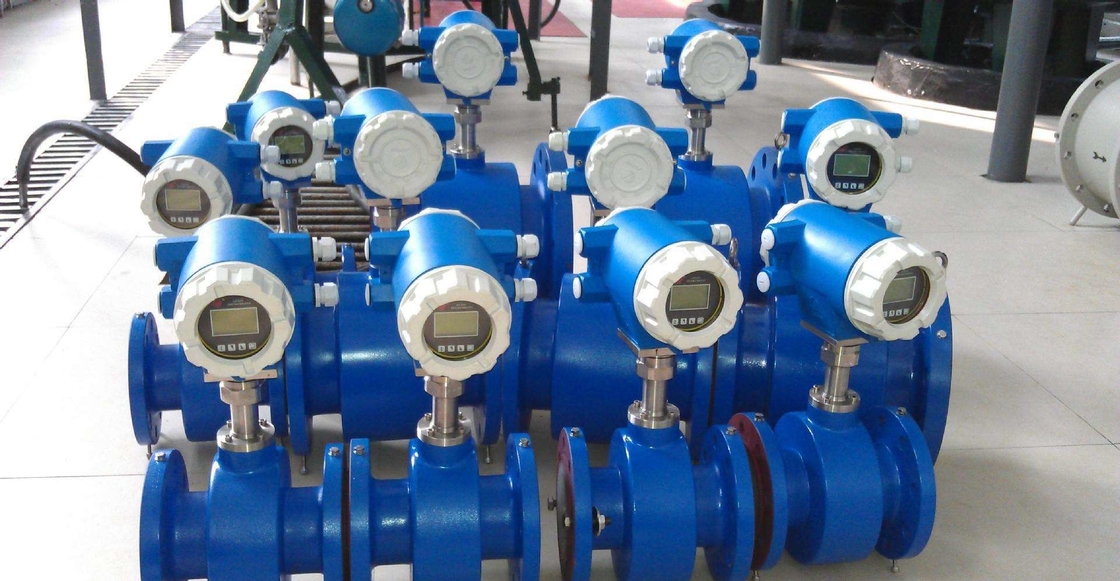

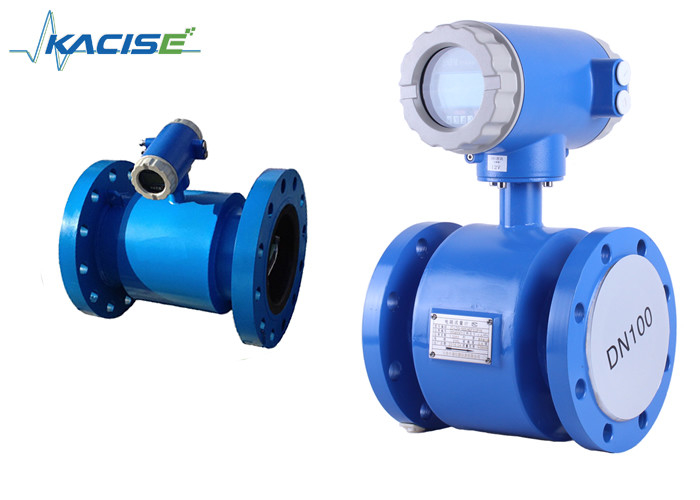

Przepływomierz elektromagnetyczny to rodzaj przyrządu indukcyjnego zaprojektowanego zgodnie z prawem indukcji elektromagnetycznej Faraday'a do pomiaru przepływu przewodzących mediów w rurze.Przyjmuje technologię wstawiania pojedynczego chipa do realizacji cyfrowego pobudzenia i wykorzystuje lokalny bus pola CAN.
Przepływomierz elektromagnetyczny może realizować lokalne wskazanie i sygnał prądu elektrycznego o mocy 4-20mA, który może być używany do rejestracji, regulacji i sterowania.Przepływomierze elektromagnetyczne są szeroko stosowane w sektorach przemysłowych, takich jak przemysł chemiczny, ochrona środowiska, hutnictwo, farmaceutyka, wytwarzanie papieru, zaopatrzenie w wodę i usuwanie wody itp.
Oprócz pomiaru przepływu ogólnie przewodzącego płynu, przepływomierz elektromagnetyczny może mierzyć przepływ płynu mieszanego z płynem, płynu o wysokiej lepkości i soli, silnego kwasu i silnego alkali.
| Zasada pomiaru | Prawo Faraday'a |
| Zakres zastosowań | Pozostałe, z wyłączeniem: |
| Wartość zmierzona | |
| Pierwsza zmierzona wartość | Prędkość przepływu |
| Wartość pomiarowa drugorzędna | Przepływ objętościowy |
| Cechy | Całkowicie spawany czujnik bezobsługowy |
| Wersja brukowa z rurą pełnego przepływu | |
| Standardowe i wyższe wartości ciśnienia | |
| Duży zakres średnicy od DN15 do 3000 z wytrzymałymi wyściółkami homologowanymi do wody pitnej | |
| Długość wstawienia specyficzna dla danej branży | |
| Konstrukcja modułowa | System pomiarowy składa się z czujnika przepływu i przetwornika sygnału. |
| Kompaktowa wersja | Z konwerterem 511B: 110~240Vac Moc |
| Z konwerterem 521B: 18~36V prąd stały | |
| Z W800L/W800W: zasilanie akumulatorem | |
| Odległa wersja |
W wersji na ścianie z konwerterem 211B (110~240Vac lub 221B konwerter 18~36V DC |
| Z konwerterem W800F: zasilanie akumulatorem | |
| Zakres pomiarów | -12...+12m/s /-40...+40ft/s |
| Warunki odniesienia | Warunki przepływu podobne do normy EN 29104 |
| Średnie: woda | |
| Przewodność elektryczna: ≥ 300 μs/cm | |
| Temperatura: +10~+30°C/+50~+80°F |
| Wylotowy zasięg: ≥5DN | |
| Ciśnienie robocze: 1 Bar/14,5 psig | |
| Dokładność miernika przepływu | Standard: 0,5% stawki |
| Nieobowiązkowe: 0,2% stawki |
| Temperatura | |
| Temperatura procesu | Włókno z twardej gumy: -5~+60°C |
| Powierzchnia polipropylenowa: -5~+90°C | |
| Włókno PTEF: -5~+120°C | |
| Temperatura otoczenia | Standardowa (z aluminiową obudową konwertera) |
|
-20~+60°C (Chronić urządzenia elektryczne przed samoogrzewaniem) z temperaturą otoczenia powyżej 55°C |
|
| Temperatura strumieniowa | -20~70°C |
| Ciśnienie | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| Inne wymagane ciśnienie | |
| Długość wstawienia ISO | Opcjonalnie dla DN15~600 |
| ASME B16.5 | 1 ~ 24 ′′: 150 lb RF |
| Inne wymagane ciśnienie | |
| JIS | DN10~1000/ 2~40 ¢: 10K |
| Inne wymagane ciśnienie | |
| Spadek ciśnienia | Nieważne |
| Płyn | |
| Stan fizyczny | Pozostałe |
| Przewodność elektryczna | ≥ 5 μs/cm |
| Dopuszczalna zawartość gazu (wolumen) | ≤ 5% |
| Dopuszczalna zawartość materiału stałego | ≤ 70% |
| Instalacja | Uważaj, że czujnik przepływu jest zawsze pełny |
| Szczegółowe informacje znajdują się w rozdziale "Ostrzeżenia dotyczące instalacji" | |
| Kierunek przepływu | Do przodu i do tyłu |
| Strzałka na czujniku przepływu wskazuje pozytywny kierunek przepływu | |
| Przebieg wlewu | ≥ 5 DN |
| Wylotowy bieg | ≥ 2 DN |
| Flanka | |
| Wymagania dotyczące: | DN25~3000 w PN6~40 |
| ASME | 1~120 ̊ w 150 lb RF |
| JIS | 25 ~ 1000 w 10 ~ 20k |
| Konstrukcja powierzchni uszczelnienia | RF |
| Inne rozmiary lub wartości ciśnienia na żądanie | |
| Wzór kodu sufiksu | Opis | ||||||||||
| GXEFM3000 | -1200 | - Kom. | -4 mA | - Serce. | - DC. | - Pt. | - Teflon1 | - GR | - D1400 | -Exd IIC T6 Gb | |
| Średnica | - XXXX | Cztery cyfry: np.:0010/ 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| Przekaźnik | - Kom. | Typ kompaktowy | |||||||||
| -Rem. | Rodzaj zdalnego | ||||||||||
| - Nietoperz. | Typ zasilania akumulatorem | ||||||||||
| - Pro. | rodzaj sterowania procesem | ||||||||||
| Wyjście sygnału | - Nie. | Brak wyjścia | |||||||||
| -4 mA | 4-20mA | ||||||||||
| - Pociągnij. | 1~5KHz pulsu | ||||||||||
| - 4 pul. | 4 ~ 20mA / 1 ~ 5KHz | ||||||||||
| Komunikacja | - Nie. | Brak komunikacji. | |||||||||
| - Serce. | HART | ||||||||||
| - MOD. | Modbus-RTU | ||||||||||
| - Pro. | PROFIBUS | ||||||||||
| - GPRS. | sieć GPRS | ||||||||||
| - CDMA. | CDMA netto | ||||||||||
| - WHRT. | Bezprzewodowy HART | ||||||||||
| - Inne | zamówienie specjalne | ||||||||||
| Zasilanie | - AC. | 85V ∼250Vac@46 ∼63Hz nominalne 20W |
|||||||||
| - DC. | 20~36VDC nominalne 20W | ||||||||||
| - Nietoperz. | Zasilanie akumulatorem | ||||||||||
| - Bat+ | Akumulator +12Vdc podwójne zasilanie | ||||||||||
| Pozostałe | specjalne żądanie | ||||||||||
| Materiał elektryczny | -316L | Stal nierdzewna 316L | |||||||||
| - Ma. | Hastelloy B | ||||||||||
| - Nie. | Hastelloy C276 | ||||||||||
| - Pt. | Włókiennicze | ||||||||||
| - Tak. | Tantal | ||||||||||
| - Ty. | Tytanium | ||||||||||
| - WC. | Karbid wolframu | ||||||||||
| Materiał obudowy | -Rub1 | Neopren ((-20-60°C) | |||||||||
| -Rub2 | Neopren ((-20-90°C) | ||||||||||
| -Tef1 | Polytetrafluroetylen ((-30-120°C) | ||||||||||
| -Tef2 | polietetrafluroetylen ((-20-160°C) | ||||||||||
| - P. | Polyuretan | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA. | DFA | ||||||||||
| -ETFE | Tetrafluoroetylen etylenu | ||||||||||
| Pierścień uziemienia | - Nie. | Brak pierścienia uziemienia | |||||||||
| - GR | Pierścień uziemienia | ||||||||||
| - GE | Elektrody uziemieniowe | ||||||||||
| Atrybut połączenia części mokrej | - DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 itp. |
|||||||||
| - AX. | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| -JX. | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| - WF. | Połączenie płytki (dostępne dla DN2).5Materiał nadwozia: stal nierdzewna | ||||||||||
| - TR | Trójzacisk typu sanitarnego (materiał nadwozia: stal nierdzewna) | ||||||||||
| Wyposażenie na wybuchowe | -Exd IIC T6 Gb | Exd IIC T6 Gb | |||||||||
| - Nie. | Nie potrzebuję. | ||||||||||
