Place of Origin:
China
Nazwa handlowa:
Kacise
Orzecznictwo:
CE
Model Number:
KUS3000 M30-Type1
Dokument:

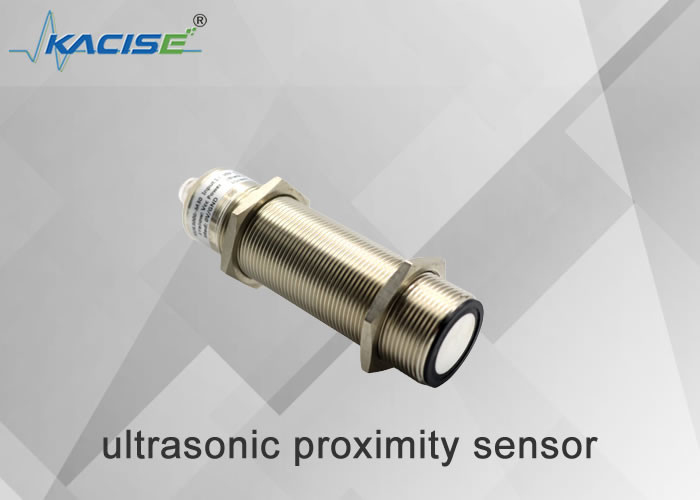

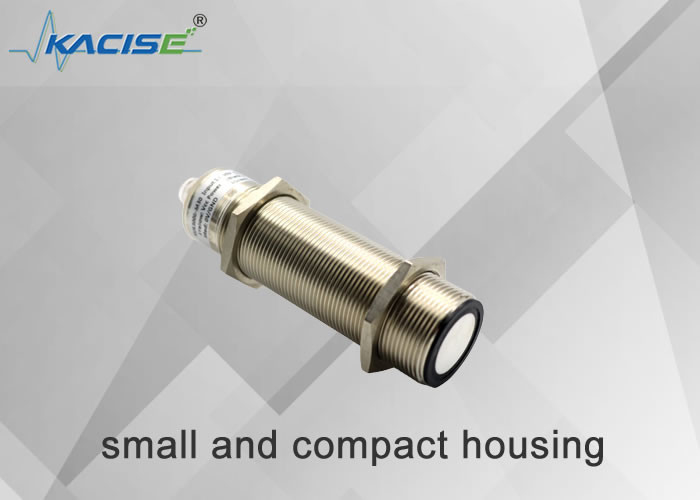

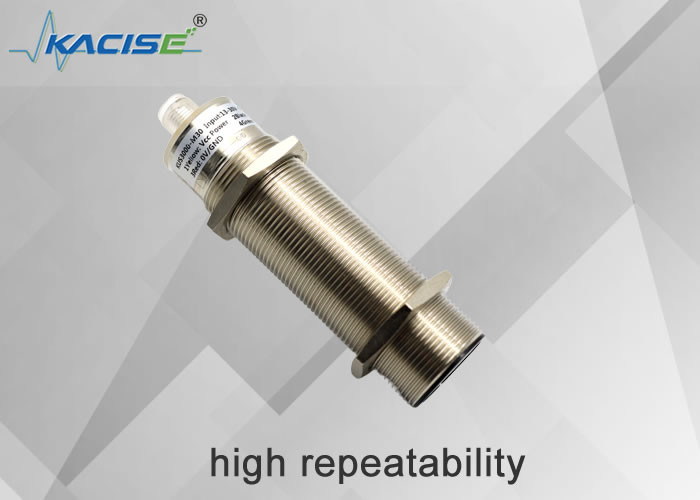

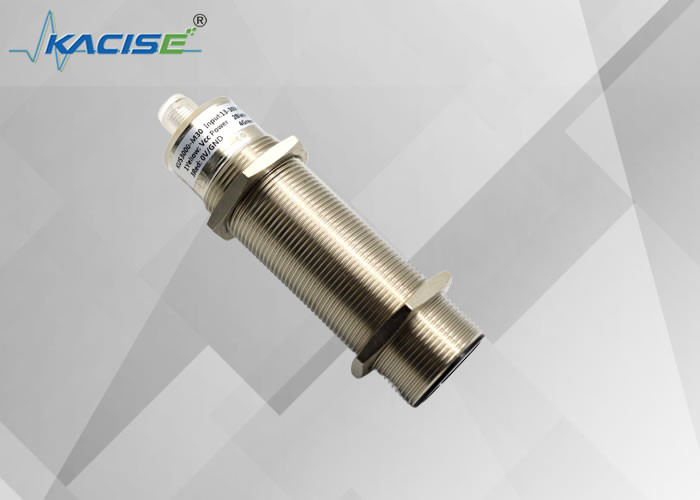

Mały i bardzo precyzyjny czujnik odległości ultradźwiękowej KUS3000 M30
![]()
1. Struktura wymiarowa
Jednostka to mm.
![]()
2Interfejs elektryczny
Uwaga: Ten produkt ma dwie specyfikacje kabli, a instrukcje instalacji kabli obu specyfikacji są następujące:
| Kabel typu A | Kabel typu B | ||
| Pin1 | Brązowy | Pin1 | Żółty |
| Pin2 | Biały | Pin2 | Czarne |
| Pin3 | Niebieski | Pin3 | Czerwony |
| Pin4 | Czarne | Pin4 | Zielona |
Domyślna mieszanka kabli opiera się na specyfikacjach otrzymanych przez klienta
| M30-typ 1 | |
| Zakres | 200... 2000 mm |
| Zmiennik przedziału | 200....2000 mm |
| Ślepa plamka | 0... 200 mm |
| Czas reakcji | ok. 10 ms |
Światło wskazujące
| Niebieskie światło LED | Niebieskie światło miga, aby wskazać, że kalibracja może być wykonana.Niebieskie światło będzie migać w ciągu 5 minut po włączeniu zasilaniaPo 5 minutach niebieskie światło jest zawsze włączone, co oznacza, że czujnik nie może odbierać polecenia kalibracji. . |
| Światło LED | W trakcie etapu kalibracji żółte światło miga, aby wskazać, że bieżący stan kalibracji jest zablokowany,i można go przełączyć do następnego stanu kalibracji. |
| Czerwone światło LED |
W normalnym stanie roboczym czerwone światło nie jest włączone, a czerwone światło jest włączone, aby wskazać, że występuje usterka. W trakcie procesu kalibracji migające czerwone światło wskazuje, że czujnik blokuje bieżący stan utraty echo lub stan nieskończoności, a użytkownik może przejść do następnego stanu kalibracji. |
Parametry elektryczne
| Napięcie zasilania | 13... 30 V prądu stałego, specjalne potrzeby szerokiego napięcia mogą być dostosowane |
| Prąd bez obciążenia I0 | ≤ 45 mA |
Modele widmowe IoT
| Napięcie zasilania | 3.3-12 DC, falowanie 10 % SS |
| Zużycie energii I0 | ≤ 15 mA, tryb uśpienia≤1 mA, seryjne budzenie, |
Produkcja
| Rodzaj wyjścia |
1 Wyjście przełącznika PNP Wyjście normalnie otwarte i długo zamknięte można kalibrować 2 Wyjście przełącznika NPN wyjście programowalne, normalnie otwarte i długo zamknięte 3 Wyjście analogiczne napięcia 0-10V programowalne. 4 analogiczne wyjście 4-20mA programowalne 5 wyjście RS485 E4 programowalne. |
| Przesyłka prądu | 200 mA, ochrona przeciwpolarności, ochrona przed zwarciem |
| Ustawienie domyślne |
M18 Punkt przełączania A1: 150 mm Punkt przełączania A2: 1000 mm M30 Typ 1 punkt przełącznika A1 200 mm punkt przełącznika A2: 2000 mm M30 punkt przełącznika typu 2 A1 300 mm punkt przełącznika A2: 4000 mm M30 punkt przełącznika typu 3 A1 500 mm punkt przełącznika A2: 6000 mm |
| Spadek napięcia wyjściowego | ≤ 2,5 V |
| Powtarzalność | ≤ 1 % |
| Poziom włączania i wyłączania f | ≤ 13 Hz Wysoka częstotliwość można dostosować |
| Charakterystyczna amplituda histerezy domyślnej | 5% wartości ustawionej, specjalne wymagania mogą być dostosowane |
| Zakres kompensacji temperatury | -40°C-85°C |
Wymogi dotyczące temperatury
| Temperatura pracy | -25...70°C ((248...343K) |
| Temperatura przechowywania | -40...85°C ((233...358K) |
Opis części mechanicznej
| Nawet maszyna | Złącze V1 ((M12×1), 4-Pin |
| Klasa ochrony | IP65 Inne mogą być dostosowane |
| Materiał ze skorupy | Pozostałe, o masie nieprzekraczającej 1 mm |
Uwaga:: Jeżeli produkt M18 i produkt M30 mają analogiczny wyjście 4-20mA, metoda podłączenia licznika jest inna niż w przypadku produktu 550,600.Ponieważ terminal wyjściowy produktów M18 i M30 jest zasilany przez VDD, jak pokazano na rysunku 1, licznik należy podłączyć do portu zasilania.
![]()
Rysunek 1 Diagram układu zasilania wyjściowego
![]()
Rysunek 2 Schematyczny schemat metody podłączenia
