Name: Do pomiaru odległości i poziomu płynu wykorzystuje się czujnik ultradźwiękowy KUS600 wykonany z materiałów PVDF/PTFE.
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS600
Price: 500 USD
Availability: InStock

Dom > produkty > Ultrasonic Transducer Sensor >

Do pomiaru odległości i poziomu płynu wykorzystuje się czujnik ultradźwiękowy KUS600 wykonany z materiałów PVDF/PTFE.

Place of Origin:

China (Mainland)

Nazwa handlowa:

KACISE

Orzecznictwo:

certificate of explosion-proof, CE

Model Number:

KUS600

Dokument:

KUS600 series ultrasonic se....7.pdf

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Measuring distance:

0.6m-5m

Blind spot:

0 ... 600 mm

3.3V-24V

Power consumption:

⑭ The sleep state is less than 0.3mA, the wave state is less than 20mA, the wave time is less than 1ms, and the detection state is less than 5mA

Protection level:

IP68

shell material:

PVC /PVDF/PTFE

Ranging accuracy:

≤1 % F.S.

Ranging resolution:

0.1mm

Working current:

≤ 45 mA

output model:

0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485

ambient temperature:

-40…85℃ (233...358K)

Electrical connection:

5-core cable (analog output), 6-core cable (switch output)

Warunki płatności i wysyłki

Minimum Order Quantity

1pcs

Cena

500 RMB

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

100+

ZAŁĄCZONE PRODUKTY

86--17719566736

Skontaktuj się teraz

Opis produktu

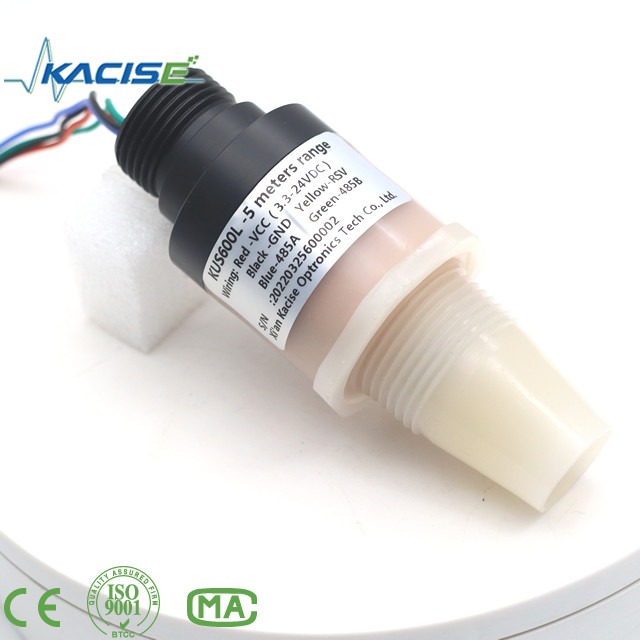

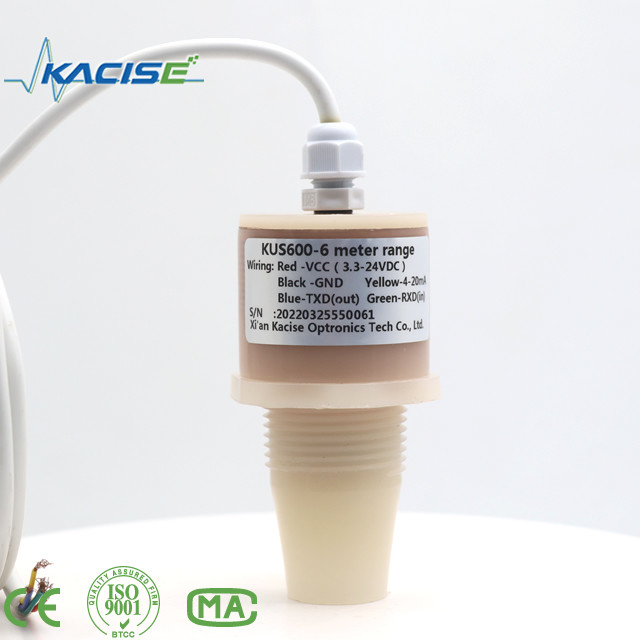

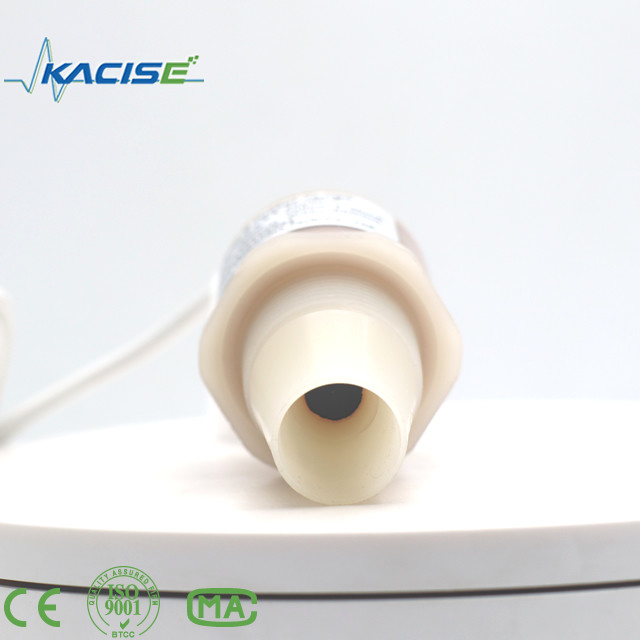

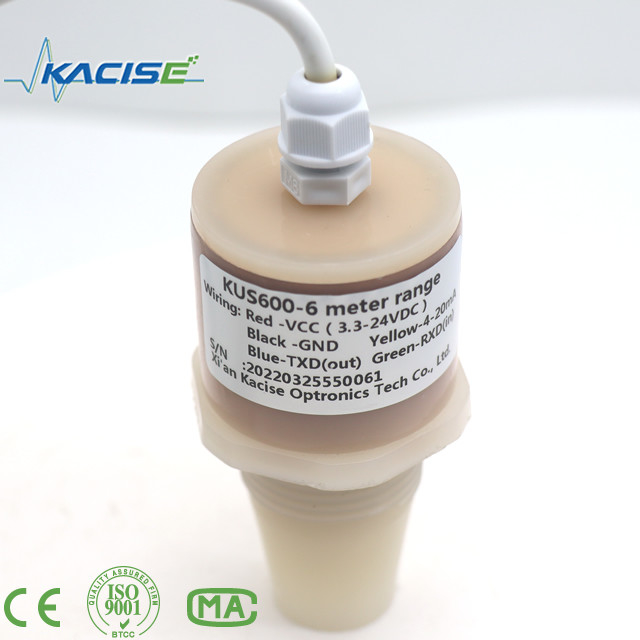

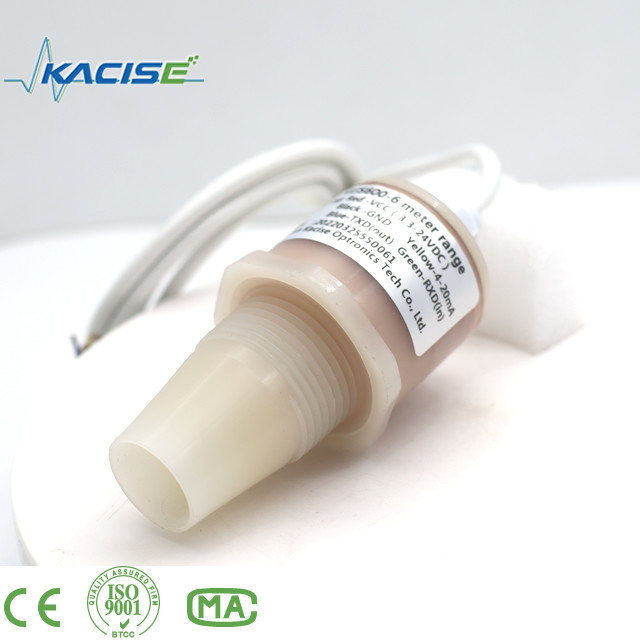

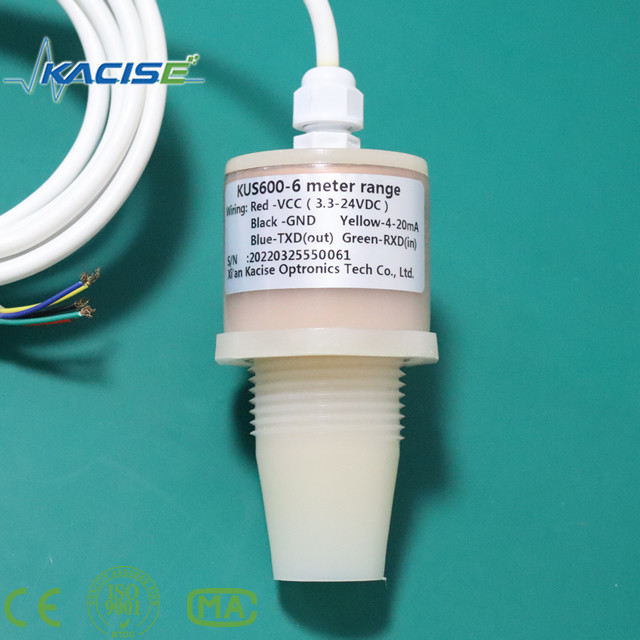

Czujnik ultradźwiękowy KUS600

Do pomiaru odległości i poziomu płynu wykorzystuje się czujnik ultradźwiękowy KUS600 wykonany z materiałów PVDF/PTFE.

Specyfikacja produktu

Atrybut	Wartość
Odległość pomiarowa	0.6m-5m
Ślepa plamka	0... 600 mm
Zasilanie	3.3V-24V
Zużycie energii	stan uśpienia: < 0,3 mA Stan fali: < 20 mA (czas fali < 1 ms) Stan wykrywania: < 5 mA
Poziom ochrony	IP68
Materiał ze skorupy	PVC/PVDF/PTFE
Dokładność w zakresie	≤ 1% F.S.
Rozmiar rozdzielczości	00,1 mm
Prąd roboczy	≤ 45 mA
Model wyjścia	0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485
Temperatura otoczenia	-40...85°C (233...358K)
Połączenie elektryczne	Kabel 5-rodzeniowy (wyjście analogowe), kabel 6-rodzeniowy (wyjście przełącznikowe)

Wymiary

Jednostka w diagramie to mm.

Definicja interfejsu elektronicznego i sygnałów

Wyjście analogowe

Kolor kabla	Szpilka	Opis	Uwaga:
Czerwony	1	Zasilanie
Czarne	2	GND
Żółty	3	Wyjście analogowe	600B będzie działać w trybie 1 lub 0 nie może działać w trybie oszczędności energii, jeśli użyto analogicznego wyjścia 4-20mA, 0-3.3V 0-5V.
Niebieski	4	RS485A+	TTL-TXD dla sygnału wyjściowego ttl
Zielona	5	RS485B-	TTL-RXD dla sygnału wyjściowego ttl

Wyjście przełącznika

Kolor kabla	Szpilka	Opis	Uwaga:
Czerwony	1	Zasilanie
Czarne	2	GND
Żółty	3	Wyjście przełącznika	Prąd obciążeniowy 1A@60V
Biały	4	Wyjście przełącznika
Brązowy	5	RS485A+	TTL-TXD dla sygnału wyjściowego ttl
Zielona	6	RS485B-	TTL-RXD dla sygnału wyjściowego ttl

Parametry techniczne

Ogólne specyfikacje

Zakres wykrywania	600...5000 mm@3,3 V zasilanie. Odległość pomiarowa może osiągnąć 6 metrów, jeśli zasilanie jest 24 V.
Zakres regulacji	300...5000 mm
Powierzchnia nieużywalna	0...600 mm
Opóźnienie w odpowiedzi	ok. 10 ms
Materiał	PVDF

Specyfikacje elektryczne

napięcie robocze UB	3.3...24 V prądu stałego, falowanie 10% SS
Prąd zasilania bez obciążenia I0	≤ 20 mA w okresie aktywności i ≤ 0,3 mA w czasie snu

Znaków：

Do pomiaru odległości i poziomu płynu wykorzystuje się czujnik ultradźwiękowy KUS600 wykonany z materiałów PVDF/PTFE.
