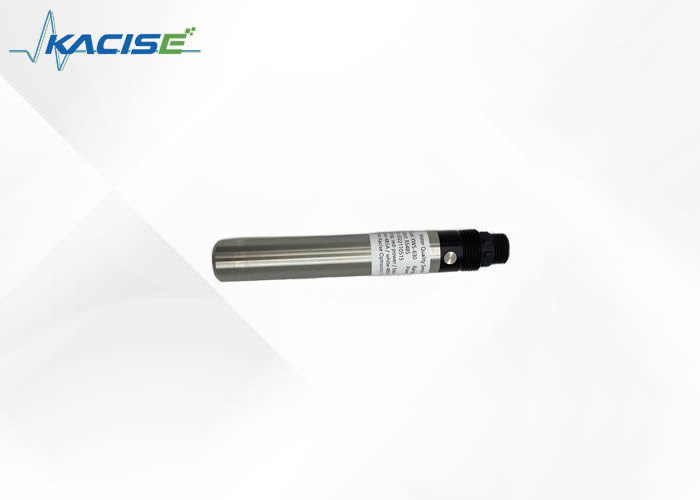

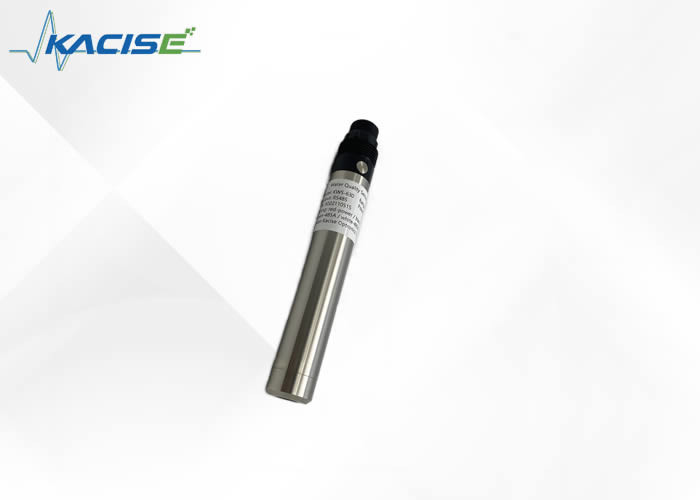

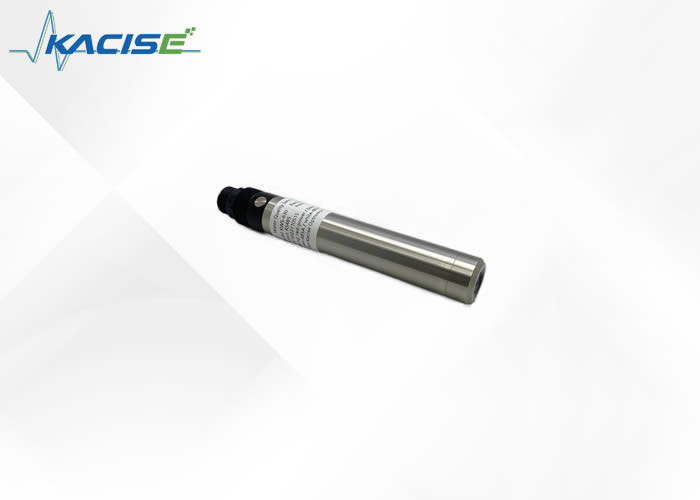

Interfejs RS485 Czujnik rozpuszczonego tlenu przeciwzakłóceniowy KFDO601 z metodą fluorescencyjną

1: Przyrząd do pomiaru rozpuszczonego tlenu metodą fluorescencyjną opiera się na zasadzie wygaszania fluorescencji. Materiał fluorescencyjny z przodu czujnika to specjalny kompozyt platynowo-porfirynowy z folią poliestrową, który umożliwia przejście cząsteczek gazu. Powierzchnia jest pokryta czarnym materiałem blokującym światło, aby zapobiec zakłócaniu światła słonecznego i innych substancji fluorescencyjnych w wodzie.

Niebieskie światło oświetla materiał fluorescencyjny, powoduje jego wzbudzenie i emisję czerwonego światła. Ponieważ cząsteczki tlenu mogą odbierać energię (efekt wygaszania), czas i intensywność wzbudzonego światła czerwonego jest odwrotnie proporcjonalna do stężenia cząsteczek tlenu. Mierząc różnicę faz między czerwonym światłem wzbudzenia a światłem odniesienia i porównując z wewnętrzną wartością kalibracji, można obliczyć stężenie cząsteczki tlenu. Po linearyzacji i kompensacji temperatury wyprowadzana jest wartość końcowa.

2: Czujnik polarograficzny składa się ze srebrnej anody i złotej katody z pierścieniem na dole. Cienka półprzepuszczalna folia nałożona na czujnik może odizolować elektrodę od zewnątrz, jednocześnie umożliwiając przedostanie się gazu. Spód czujnika wypełniony jest niewielką ilością elektrolitu będącego środkiem powierzchniowo czynnym w celu zwiększenia zwilżania podczas pracy.

Po przyłożeniu napięcia polaryzacyjnego do elektrody czujnika polarograficznego tlen przenika przez membranę i reaguje na katodzie, wytwarzając prąd.

• Nie jest wymagany żaden elektrolit i nie będzie spolaryzowany.
• Brak zużycia tlenu, na który nie ma wpływu natężenie przepływu.
• Wbudowany czujnik temperatury, automatyczna kompensacja temperatury.
• Wolne od zakłóceń ze strony substancji chemicznych, takich jak siarczki
• Mały dryft, szybka reakcja, dokładniejszy pomiar.
• Długi cykl serwisowy, niższe koszty użytkowania.
• Prosta wymiana świetlówki.
• Interfejs Rs-485, protokół Modbus/RTU.
• Niski pobór mocy, przeciwdziałanie zakłóceniom.

Notatka:Złącze czujnika to wodoodporne złącze męskie m16-5.

Czujnik należy zainstalować na stałe poniżej poziomu cieczy. Podczas instalacji i użytkowania należy unikać kolizji lub ocierania się o powierzchnię głowicy folii fluorescencyjnej. Część głowicy folii fluorescencyjnej nie powinna być przyczepiona do osadu dolnego. Podczas użytkowania zdejmij gumową osłonę.

• Czerwony przewód-przewód zasilający (12 ~ 24 V)
• Czarny przewód-przewód uziemiający (GND)
• Niebieska linia-485 A
• Biała Linia-485 B

Przed włączeniem zasilania dokładnie sprawdź kolejność okablowania, aby uniknąć niepotrzebnych strat spowodowanych błędami okablowania.

Instrukcje dotyczące okablowania: Biorąc pod uwagę, że kable były zanurzone w wodzie (w tym wodzie morskiej) lub wystawione na działanie powietrza przez długi czas, wszystkie miejsca okablowania muszą być wodoodporne, a kable powinny wykazywać pewną odporność na korozję.

W odróżnieniu od technologii sondy rozpuszczonego tlenu działającej na zasadzie elektrochemicznej, fluorescencyjna sonda rozpuszczonego tlenu nie zużywa tlenu i nie wymaga częstego czyszczenia (z wyjątkiem sytuacji, gdy jest używana w lepkiej cieczy).

Uwaga: Częstotliwość konserwacji podana w powyższej tabeli jest jedynie zalecana, a personel zajmujący się konserwacją powinien wyczyścić czujnik zgodnie z rzeczywistym użytkowaniem czujnika; zaleca się jednak wymianę świetlówki raz w roku.

a) Zewnętrzna powierzchnia czujnika: oczyść zewnętrzną powierzchnię czujnika wodą z kranu, jeśli nadal znajdują się na nim pozostałości zanieczyszczeń, wytrzyj wilgotną, miękką ściereczką, w przypadku uporczywych zabrudzeń możesz dodać do wody z kranu trochę domowego płynu do mycia naczyń.

b) Powierzchnia głowicy świetlówki: Jeżeli na powierzchni głowicy świetlówki znajduje się brud, należy ją spłukać czystą wodą lub delikatnie przetrzeć miękką szmatką. Należy zwracać uwagę na intensywność czyszczenia, aby nie spowodować zarysowań w obszarze pomiarowym i nie wpłynąć na dokładność pomiaru.

c) Wewnątrz głowicy folii fluorescencyjnej: generalnie nie ma potrzeby czyszczenia. Jeżeli do głowicy folii fluorescencyjnej dostanie się para wodna lub kurz, należy wykonać następujące kroki czyszczenia:

• Przykręć głowicę folii fluorescencyjnej;
• Opłucz wewnętrzną powierzchnię głowicy folii fluorescencyjnej i okienko optyczne czujnika.
• W przypadku tłustych zabrudzeń można użyć domowego środka czyszczącego;
• Delikatnie osusz wodę czystą szmatką bez flaneli i pozostaw do wyschnięcia;
• Zainstaluj ponownie głowicę filmu fluorescencyjnego.

d) Sprawdź kable czujnika: nie powinny być uszkodzone naskórek i nasada kabli; Zaciski nie powinny być zanurzane w wodzie; Przy normalnym montażu czujnika kabel nie powinien być napięty, w przeciwnym razie wewnętrzna żyła kabla łatwo się zerwie i czujnik nie będzie mógł normalnie pracować.

e) Sprawdź, czy obudowa czujnika nie jest uszkodzona przez korozję lub inne przyczyny.

f) Codzienne przechowywanie głowicy świetlówki: Gdy nie jest używana, należy przykryć gumową osłonę ochronną z wilgotną gąbką, aby powierzchnia obszaru pomiarowego głowicy świetlówki była mokra. Jeżeli powierzchnia obszaru pomiarowego głowicy świetlówki będzie chronicznie sucha, wystąpi błąd pomiaru lub niestabilność danych, dlatego przed użyciem należy ją namoczyć w wodzie na 48 godzin.

a) Kalibracja zera

Odważyć na wadze 5 g siarczynu sodu, dodać 95 ml wody do cylindra miarowego o pojemności 250 ml, wlać wodę do zlewki, dodać odważony siarczyn sodu, wymieszać szklaną laską, rozpuścić i otrzymać 5% roztwór siarczynu sodu, umieścić czujnik w roztworze, a kalibrację punktu zerowego przeprowadza się po trzyminutowej stabilności numerycznej. Patrz dodatek do instrukcji

b) Kalibracja nachylenia

Sondę czujnika umieszcza się w wodzie nasyconej powietrzem, a nachylenie kalibruje się po 3 minutach stabilności numerycznej. Instrukcje znajdują się w załączniku.

c) Przygotowanie wody nasyconej powietrzem: dodać 2% 3 objętości świeżej wody destylowanej do łaźni wodnej o stałej temperaturze, aby unieść porowaty arkusz z tworzywa sztucznego na powierzchnię wody (patrz rysunek poniżej). Jednocześnie bełkotka (pompa powietrza) służy do ciągłego napowietrzania wody przez ponad 1 godzinę, zatrzymania napowietrzania i uzyskania wody nasyconej powietrzem po około 20 minutach. Umieść czujnik w wodzie i skalibruj nachylenie, gdy wartość liczbowa będzie stabilna.

Uwaga: opcjonalnie kalibrację nachylenia można przeprowadzić także w powietrzu nasyconym wodą. Umieść czujnik w butelce kalibracyjnej z niewielką ilością wody (sonda znajduje się 2-3 mm wyżej od powierzchni wody), aby mieć pewność, że folia czujnika pozostanie wilgotna, ale nie będzie na niej kropelek wody, a nachylenie kalibracyjne zostanie skalibrowane po 3 minutach stabilności numerycznej.

• Unikaj ekspozycji na słońce wewnętrznej powierzchni świetlówki.
• Proszę nie dotykać folii fluorescencyjnej rękami.
• Pomiar i kalibracja powierzchni folii fluorescencyjnej w celu uniknięcia przyczepiania się pęcherzyków.
• Unikaj bezpośredniego stosowania jakichkolwiek naprężeń mechanicznych (nacisk, zadrapania itp.) na używaną folię fluorescencyjną.
