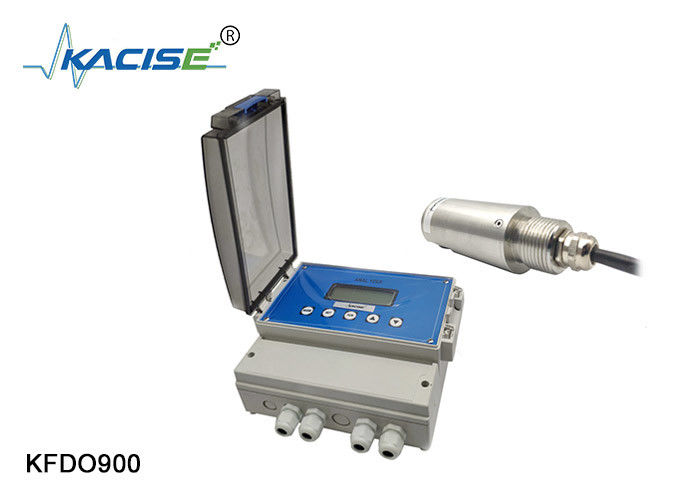

RS485 220VAC Sonda ze stali nierdzewnej Czujnik rozpuszczonego tlenu do monitorowania jakości wody

Miernik rozpuszczonego tlenu metodą fluorescencyjną opiera się na zasadzie wygaszania określonych substancji do aktywnej fluorescencji w fizyce. Poniższy rysunek przedstawia schematyczny diagram pracy czujnika. Substancja fluorescencyjna znajdująca się z przodu czujnika to specjalny kompozyt platynowo-porfirynowy z folią poliestrową umożliwiającą przenikanie cząsteczek gazu, a powierzchnia jest pokryta warstwą czarnego, odpornego na światło materiału, aby uniknąć zakłóceń powodowanych przez światło słoneczne i inne substancje fluorescencyjne w wodzie.

Modulowane niebieskie światło pada na materiał fluorescencyjny, powodując jego wzbudzenie i emisję światła czerwonego. Ponieważ cząsteczki tlenu mogą przenosić energię (efekt wygaszania), czas i intensywność wzbudzenia światłem czerwonym są odwrotnie proporcjonalne do stężenia cząsteczek tlenu. Jako odniesienie wykorzystaliśmy źródło światła czerwonego zsynchronizowane ze światłem niebieskim, zmierzyliśmy różnicę faz między wzbudzonym światłem czerwonym a światłem odniesienia i porównaliśmy ją z wartością wewnętrznej kalibracji, aby obliczyć stężenie cząsteczek tlenu i uzyskać ostateczną wartość poprzez kompensację temperatury.

• Nie jest zużywany tlen, więc nie ma natężenia przepływu, mieszania i zakłóceń ze strony substancji takich jak siarczki.
• Obudowa odporna na uderzenia pioruna
• materiał przeciwzapalny
• Zewnętrzna wodoodporna konstrukcja nadaje się do różnych środowisk instalacyjnych
• Sonda ze stali nierdzewnej 316L
• profesjonalny kabel ekranowany
• Bardzo szeroki zakres mocy wejściowej: 85-265VAC, odpowiedni dla wielu krajów i regionów
• cyfrowy sygnał transmisji, silna zdolność przeciwzakłóceniowa, wysoka stabilność.
• obsługa wyjścia analogowego: 0-20mA, 4-20mA, wyjścia cyfrowego: RS485, modbus
• Do trzech wyjść przekaźnikowych
• Silna odporność na zakłócenia krzyżowe różnych substancji: H2S, PH, CO2, NH3, SO4, CL-, CL2, CLO2, MeOH, EtOH i różnych innych jonów.
• nie ma potrzeby wymiany roztworu elektrolitu, nie ma potrzeby polerowania czystej anody i katody
• niski koszt dodatkowej wymiany jest niski, pręt elektrodowy jest trwały/wysokiej jakości system źródła światła, trwały
• Wbudowany czujnik temperatury, automatyczna kompensacja temperatury
• Czujnik ma wbudowaną krzywą kompensacji zasolenia, o silnej konsystencji

Wody powierzchniowe, ścieki przemysłowe i ścieki komunalne

Jakie czynniki wpływają na rozpuszczony tlen?

Na zawartość rozpuszczonego tlenu w wodzie wpływają dwa efekty: jeden to efekt zużycia tlenu, który zmniejsza DO, w tym zużycie tlenu przez tlenową degradację materii organicznej i zaawansowane metaboliczne zużycie tlenu; Drugi to efekt ponownego natlenienia, który powoduje wzrost DO, głównie obejmujący rozpuszczanie tlenu w powietrzu, środki napowietrzania itp. Wzajemny przypływ i odpływ tych dwóch rodzajów działania powoduje, że zawartość rozpuszczonego tlenu w wodzie zmienia się w czasie i przestrzeni.

Czynniki środowiskowe wpływające na zawartość rozpuszczonego tlenu w wodzie obejmują temperaturę wody, ciśnienie parcjalne tlenu, zasolenie i tak dalej.

1. Woda jest ciepła

   Przy pewnym ciśnieniu cząstkowym tlenu i zawartości soli zawartość nasycenia rozpuszczonego tlenu maleje wraz ze wzrostem temperatury wody. Zawartość nasycenia rozpuszczonego tlenu w niskiej temperaturze zmienia się bardziej wraz ze wzrostem temperatury.

2. Sól

   Gdy temperatura wody i ciśnienie parcjalne tlenu są stałe, im wyższa zawartość soli w wodzie, tym niższa zawartość nasyconego rozpuszczonego tlenu w wodzie. Zawartość soli w wodzie morskiej jest znacznie wyższa niż w wodzie słodkiej i w tych samych warunkach zawartość nasyconego rozpuszczonego tlenu jest znacznie niższa w wodzie morskiej niż w wodzie słodkiej. Zakres zmienności zawartości soli w naturalnej słodkiej wodzie jest bardzo mały, więc zawartość soli ma niewielki wpływ na zawartość nasycenia rozpuszczonego tlenu, co można w przybliżeniu obliczyć na podstawie zawartości nasycenia w czystej wodzie.

3. Częściowe ciśnienie tlenu

   Gdy temperatura wody ma określoną zawartość soli, zawartość soli nasyconej w rozpuszczonym tlenie w wodzie wzrasta wraz ze wzrostem ciśnienia cząstkowego tlenu na powierzchni cieczy.
