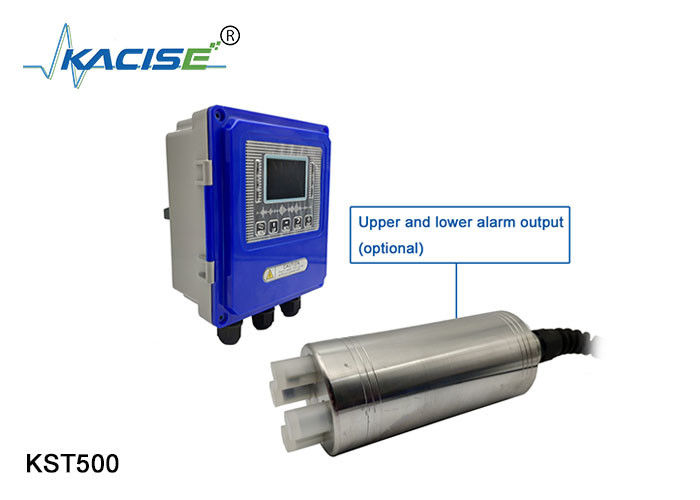

Miernik mgławicy oczyszczania wody w trybie online wyposażony w komunikację 485 i wyjście 4 - 20mA

Miernik mgławicy oczyszczania wody w trybie online wyposażony w komunikację 485 i wyjście 4 - 20mA

Wprowadzenie do produkcji

Online Water Treatment Turbidity Meter jest najnowocześniejszym urządzeniem zaprojektowanym do efektywnego monitorowania jakości wody.umożliwiające łatwą integrację z różnymi systemami kontroli przemysłowejWyjście 4 - 20mA zapewnia dokładne i stabilne sygnały analogowe, zapewniając wiarygodne wyniki pomiarów mętności.ponieważ pomaga utrzymać wysoką jakość wody, chroniąc zarówno procesy przemysłowe, jak i zdrowie publiczne.

Typowe zastosowania

Wykorzystuje się go do pomiaru mętności wody w trakcie oczyszczania ścieków komunalnych, ścieków przemysłowych i slurry przemysłowej.
Pomiar zatarłości wody z filtrów w zakładach wodnych.
Pomiar mgławicy ścieków z zbiorników wody i osadów;proces produkcji przemysłowej,
Jakość wody z wody chłodzącej w obiegu.
● Technologia wykrywania światła rozproszonego i światła przesyłanego
● Opcjonalna funkcja samooczyszczania (wypłukiwanie powietrzem lub wodą)
● Funkcjonowanie inteligentnego menu w języku chińskim/angielskim
● Funkcja rejestracji/przesyłania danych
● Różne funkcje automatycznej kalibracji
● Trzy zestawy przełączników sterowania przekaźnikiem
● Najwyższa granica, najniższa granica, kontrola histerezy
● 4-20MA / RS485 różne tryby wyjścia sygnału
● Można ustawić zabezpieczenie hasłem, aby zapobiec nieprawidłowym działaniom

Zasada pomiaru


Układ optyczny turbidometru składa się z lampy z żarówką wolframową, detektora 90° do monitorowania światła rozproszonego oraz detektora światła przenoszonego.Mikroprocesor turbidometru oblicza współczynnik sygnału z detektora 90° i fotodetektora przesyłowego.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensitySystem optyczny turbidometru wymaga również zmniejszenia przepływu światła i poprawy dokładności badania.

Po przesłaniu fali świetlnej przesyłanej przez nadajnik na czujnik turbidometru przez proces absorpcji, odbicia i rozpraszania się mierzonych obiektów w procesie transmisji,część światła przesyłanego może oświetlać detektor w kierunku 180°, a część światła rozproszonego rozprasza się do detektora w kierunku 90°Intensywność światła odbierana przez czujnik kierunku 180° i 90° ma pewną zależność od mętności zmierzonych ścieków,więc zamrożenie ścieków można obliczyć poprzez pomiar intensywności światła przesyłanego i rozproszonego światła.

Charakterystyka:

1Wykorzystanie technologii wzajemnej rekompensaty wielowiatrowej może wyeliminować błędy pomiarowe spowodowane przyklejaniem się okien świetlnych, a także zmiany temperatury i komponentów
Starzenie się części i inne skutki

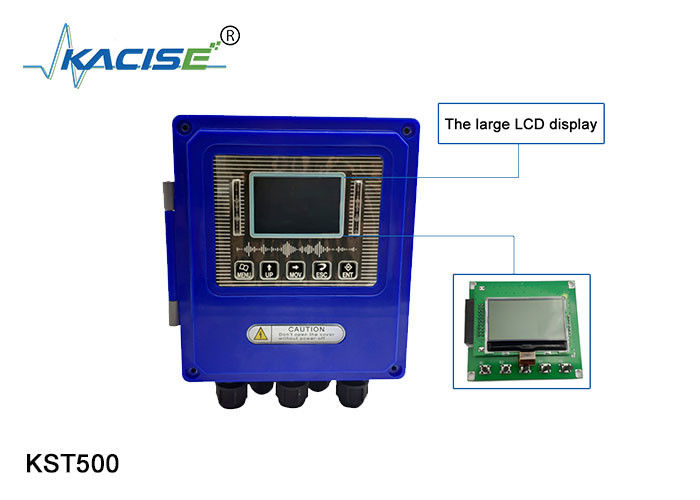

2. wyświetlacz LCD, operacja menu chińskiego, stabilna wydajność, silna niezawodność, wygodna obsługa dla pracowników
3. czujnik wstrzykiwacz jest łatwy w montażu, ma wysoką dokładność, dobrą powtarzalność i silną zdolność anty-zakłócenia
4. Wspieranie łączności 485 4-20mA analogicznej wyjścia/wspieranie protokołu HART/NB.GPRS.LORA łączności (opcja funkcji)
5Kompletna seria produktów, z odpowiednimi czujnikami dla różnych zakresów stężenia i szerokim zakresem pomiarów.

W zależności od zakresów pomiarów czujniki miernika zakrętności dzielą się głównie na trzy kategorie.


Czujnik wejściowy o czterech wiązkach jest odpowiedni do pomiaru wysokich wartości zakrętności.
Przekaz i odbiór sygnału są względne, przy użyciu metody kompensacji wielowiatrowej do obliczenia bieżącej wartości mętności,

Może być również stosowany do pomiaru stężenia osadu, obsługi różnych jednostek, różnych zakresów dostosowania.


Diagram struktury wielkości miernika mętności

Parametry techniczne miernika zakrętności



Tabela wyboru informacji o zamówieniu
