Place of Origin:
China
Nazwa handlowa:
Kacise
Orzecznictwo:
CE
Model Number:
KBU601

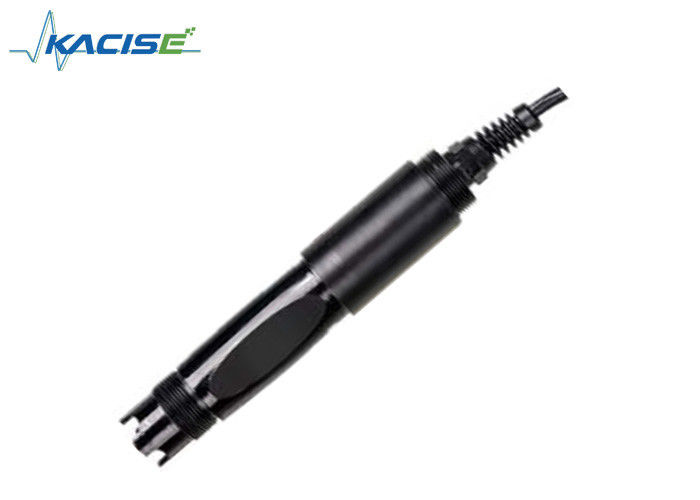

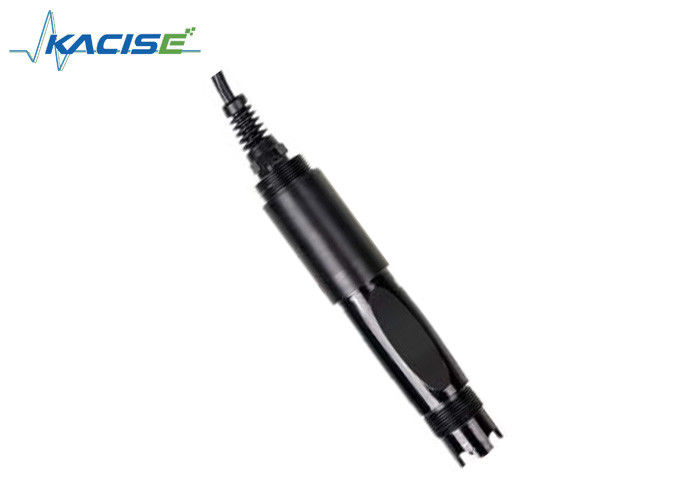

KWS-700 czujnik pH online jest stosowany w środowiskowym monitorowaniu jakości wody, roztworze kwasu/zasadu/soli, procesie reakcji chemicznej, procesie produkcji przemysłowej,może spełniać wymagania pomiaru pH online dla większości zastosowań przemysłowych.
| Model | KWS-700 |
| Zakres pomiarowy | 0 ̊14pH |
| Dokładność | ±0,1pH |
| Rozstrzygnięcie | 00,01pH |
| Zakres temperatury | 0 ~ 65°C |
| Ciśnienie pracy | < 0,2 MPa |
| Kompensacja temperatury | automatyczna kompensacja temperatury |
| Produkcja | RS-485, protokół MODBUS |
| Zasilanie | 12 ̊24VDC ±10% |
| Materiał części mokrej | PPR |
| Instalacja | Włączenie podwodne, 3/4 nici NPT |
| Długość kabla | 5 m, dostosowywalne |
| Metoda kalibracji | Dwupunktowa kalibracja |
| Zużycie energii | < 0,5 W |
| Stopień IP | IP68 |
Uwaga: czujnik nie powinien być instalowany do góry nogami ani poziomo, przynajmniej pod kątem 15 stopni lub większym.
Po zakończeniu okablowania należy dokładnie sprawdzić, aby uniknąć nieprawidłowych połączeń przed podłączeniem.
Specyfikacja kabla: Biorąc pod uwagę, że kabel jest zanurzony w wodzie (w tym w wodzie morskiej) przez długi czas lub wystawiony na działanie powietrza, kabel ma pewną odporność na korozję.Zewnętrzna średnica kabla wynosi Φ6 mm, a wszystkie interfejsy są wodoodporne.
W przypadku pomiaru czujnika pH należy go oczyszczać w wodzie destylowanej (lub w wodzie dejonizowanej),a papier filtrujący należy użyć do wchłaniania wilgoci, aby zapobiec wprowadzaniu zanieczyszczeń do testowanego płynu. 1/3 czujnika należy włożyć do badanego roztworu.
Czujnik należy myć, gdy nie jest używany, umieszczać w obudowie ochronną z roztworem chlorku potasu o pojemności 3,5 mol/l lub wstawiać w pojemnik z pojemnością 3,5 mol/l
roztwór chlorku potasu.
Należy sprawdzić, czy urządzenie jest suche. Jeśli jest zabarwione, należy wytrzeć je alkoholem bezwzględnym i wysuszyć.Z dłuższym czujnikiem, jego folia szklana może stać się przezroczysta lub z osadami, które można umyć rozcieńczonym kwasem solnym i spłukać wodą.musi być skalibrowany z użyciem licznika do kalibracji.
Jeżeli kalibracja i pomiar nie mogą być wykonane podczas utrzymywania i utrzymywania czujnika w sposób opisany powyżej, czujnik uległ awarii.
czujnik.
| Temperatura ((°C) | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
|---|---|---|---|---|---|---|
| 0 | 4.00 | 4.00 | 6.98 | 7.12 | 9.46 | 10.32 |
| 5 | 4.00 | 4.00 | 6.95 | 7.09 | 9.39 | 10.25 |
| 10 | 4.00 | 4.00 | 6.92 | 7.06 | 9.33 | 10.18 |
| 15 | 4.00 | 4.00 | 6.90 | 7.04 | 9.28 | 10.12 |
| 20 | 4.00 | 4.00 | 6.88 | 7.02 | 9.23 | 10.06 |
| 25 | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
| 30 | 4.01 | 4.02 | 6.85 | 6.99 | 9.14 | 9.97 |
| 35 | 4.02 | 4.02 | 6.84 | 6.98 | 9.17 | 9.93 |
| 40 | 4.03 | 4.04 | 6.84 | 6.97 | 9.07 | 9.89 |
| 45 | 4.04 | 4.0 5 | 6.83 | 6.97 | 9.04 | 9.86 |
| 50 | 4.06 | 4.06 | 6.83 | 6.97 | 9.02 | 9.83 |
Rzeczywiste odczyty i standardy przyrządu czasami mają błąd o wartości ±1 cyfrę.
Uwaga: czujnik został skalibrowany fabrycznie, jeżeli nie przekracza błędu pomiarowego, kalibracja nie powinna być przypadkowa.
Użyć 250 ml wody destylowanej w butelce pomiarowej, wylać do kubka, dodać opakowanie proszku kalibracyjnego o pH=6,86, poruszać równomiernie szklanym prętem, aż proszek całkowicie się rozpuści,konfigurować roztwór z pH=6.86, umieść czujnik w roztworze, poczekaj 3 ~ 5 minut, po ustaleniu wartości, sprawdź, czy wyświetlona wartość wynosi 6,86.Wskazówki dotyczące kalibracji znajdują się w załączniku .
W przypadku roztworu kwasowego: weź 250 ml wody destylowanej w butelce pomiarowej, wlać do kubka, dodać opakowanie proszku kalibracyjnego o pH=4,00,równomiernie mieszać szklanym prętem do całkowitego rozpuszczenia proszku, a następnie skonfigurować roztwór topH=4.00; w roztworze poczekaj od 3 do 5 minut. Po ustaleniu wartości sprawdź, czy wartość wynosi 4.00.Wskazówki kalibracyjne znajdują się w załączniku..
W przypadku roztworu alkalicznego: weź 250 ml wody destylowanej w butelce pomiarowej, wylej do kubka, dodaj opakowanie proszku kalibracyjnego o pH = 9,18.równomiernie mieszać szklanym prętem do całkowitego rozpuszczenia proszku, a następnie ustawić roztwór na pH = 9,18; w roztworze, poczekać od 3 do 5 minut. Po ustaleniu wartości sprawdź, czy wyświetlacz wynosi 9,18.Wskazówki kalibracyjne znajdują się w załączniku..
Wydziały kontroli jakości posiadają standaryzowane procedury kontroli, z zaawansowanym sprzętem i instrumentami wykrywania,i w ścisłej zgodności z procedurami badawczymi dla produktów, które przechodzą 72-godzinny test starzenia, test stabilności, nie standardowych produktów fabrycznych.
Strona otrzymująca zwraca bezpośrednio partię produktu z wskaźnikiem niepowodzenia 2%, a wszelkie poniesione koszty ponosi dostawca.Norma referencyjna odnosi się do opisu produktu dostarczonego przez dostawcę.
Gwarantują ilość towarów i szybkość wysyłki.
Firma zapewnia lokalną obsługę posprzedażną w ciągu roku od daty sprzedaży, ale nie obejmuje uszkodzeń spowodowanych niewłaściwym użyciem.ale koszty wysyłki muszą być zarozumiałeJeśli zostanie uszkodzony w drodze, firma naprawi uszkodzony instrument za darmo.
Domyślny format danych dla komunikacji Modbus to: 9600, n, 8, 1 (prędkość 9600bps, 1 bit startu, 8 bitów danych, bez parytetu, 1 bit stop).
Parametry takie jak współczynnik baudów mogą być dostosowywane.
06 03 xx xx xx xx xx xx
Adres Kod funkcji Adres rejestru Liczba rejestrów Kod kontroli CRC (najpierw mały bajt)
06 03 xx xx...... xx xx xx
Adres Kod funkcji Bajty Dane odpowiedzi Kod kontroli CRC (najpierw niski bajt)
06 06 xx xx xx xx xx xx
Adres Kod funkcji Adres rejestru Zapisz kod sprawdzania danych CRC (najpierw niski bajt)
06 06 xx xx xx xx xx xx
Adres Kod funkcji Adres rejestru Zapisz kod sprawdzania danych CRC (najpierw niski bajt)
| Adres rejestru | Nazwa | Opis | Liczba rejestrów | Metoda rozmowy |
|---|---|---|---|---|
| 40001 (0x0000) | Wartość zmierzona +temperatura | 4 liczby całkowite o dwóch bajtach, które są mierzoną wartością, mierzoną liczbą miejsc po przecinku, wartością temperatury i wartością po przecinku wartości temperatury. | 4 (8 bajtów) | czytać |
| 44097 (0x1000) | Zerowa kalibracja | Kalibrowane w roztworze standardowym o pH 6.86, zapisywanie danych do 0 | 1 (2 bajty) | pisać |
| 44099 (0x1002) | Kalibracja nachylenia (4pH) | Kalibrowane w roztworze standardowym o pH 4.00, zapisywanie danych do 0 | 1 (2 bajty) | pisać |
| 44101 (0x1004) | Kalibracja nachylenia (9,18pH) | Kalibrowane w roztworze standardowym o pH 9.18, zapisywanie danych do | 1 (2 bajty) | pisać |
| 44103 (0x1006) | Wartość kalibracji zerowa | Dane są odczytywane jako przesunięcie zerowe. | 1 (2 bajty) | czytać |
| 44105 (0x1008) | Wartość kalibracji nachylenia | Odczyt danych to wartość nachylenia x1000. | 1 (2 bajty) | czytać |
| 44113 (0x1010) | Kalibracja temperatury | Kalibrowane w roztworze dane zapisane są wartością rzeczywistej temperatury x10; odczytywane dane są przesunięciem kalibracji temperatury x10. | 1 (2 bajty) | Pisanie / czytanie |
| 48195 (0x2002) | Adres czujnika | Domyślnie jest 6, a zakres danych jest 1-127. | 1 (2 bajty) | Pisanie / czytanie |
| 48225 (0x2020) | Odresetowanie czujnika | Wartość kalibracji zostaje przywrócona do wartości domyślnej, a dane zapisu wynoszą 0. Uwaga: czujnik musi zostać ponownie kalibrowany po zresetowaniu. | 1 (2 bajty) | pisać |
Uwaga:
XX XX XX XX XX
2-bajty pomiar 2 bajty pomiar 2 bajty wartość temperatury 2 bajty skala temperatury
Numer skali wartości
Typ danych jest domyślnie: liczba całkowita o dwóch bajtów, najpierw wielki bajt; inne są opcjonalne jako typy z przecinkiem zmiennym.
Funkcja: Uzyskanie pH i temperatury sondy pomiarowej; jednostką pH jest pH; jednostką temperatury jest °C.
Ramy wniosków: 06 03 00 00 00 04 45 BE;
Ramy odpowiedzi: 06 03 08 00 62 00 02 01 01 00 01 24 59
Przykład czytania:
| Wartość pH | Wartość temperatury |
|---|---|
| 00 62 00 02 | 01 01 00 01 |
pH: 00 62 wskazuje wartość pH heksadecymalną, 00 02 wskazuje, że wartość pH ma 2 miejsca po przecinku i jest przekształcana w wartość 0,98 po przecinku.
Wartość temperatury: 01 01 wskazuje wartość temperatury odczytowej w heksadecimalnym wymiarze, 00 01 wskazuje, że wartość temperatury ma 1 miejsce po przecinku i jest przekształcana w wartość po przecinku 25.7
Funkcja: Ustawić wartość kalibracji pH zero elektrody. Wartość zero jest oparta na standardzie pH 6,86. Przykłady są następujące;
Ramy wniosków: 06 06 10 00 00 00 8C BD
Ramy odpowiedzi: 06 06 10 00 00 00 8C BD Kalibracja nachylenia
Funkcja: Ustawić wartość kalibracji nachylenia pH elektrody; kalibracja nachylenia jest podzielona na kalibrację punktu wysokiego i niskiego, a roztwór alkaliczny jest mierzony w wysokim punkcie;roztwór kwasowy mierzy się w punkcie niskim, gdzie roztwór standardowy jest tutaj wysoki. Punkt 9.18pH, niski 4,00pH roztwór standardowy odniesienia kalibracyjnego, przykłady są następujące:
Wysoki punkt rozpuszczalnika standardowego 9.18 kalibracja pH: ramka wniosku: 06 06 10 04 00 00 CD 7C
Ramy odpowiedzi: 06 06 10 04 00 00 CD 7C Niski standardowy roztwór 4,00 kalibracja pH: Ramy żądania: 06 06 10 02 00 00 2D 7D
Ramy odpowiedzi: 06 06 10 02 00 00 2D 7D
Rola: ustawić adres urządzenia MODBUS elektrody; zmienić adres urządzenia 06 na 01.
Ramy odpowiedzi: 06 06 20 02 00 01 E3 BD
Jeżeli czujnik nie wykonuje polecenia host prawidłowo, zwraca następujące informacje o formacie:
| Definicja | adres | kod funkcji | Kodyfikacja | Kontrola CRC |
|---|---|---|---|---|
| dane | ADDR | KOM+80H | Xx | CRC 16 |
| Liczba bajtów | 1 | 1 | 1 | 2 |
a) KOD: 01 ¢ błąd kodu funkcji
03 dane są błędne
b) COM: Kod funkcji otrzymanej
