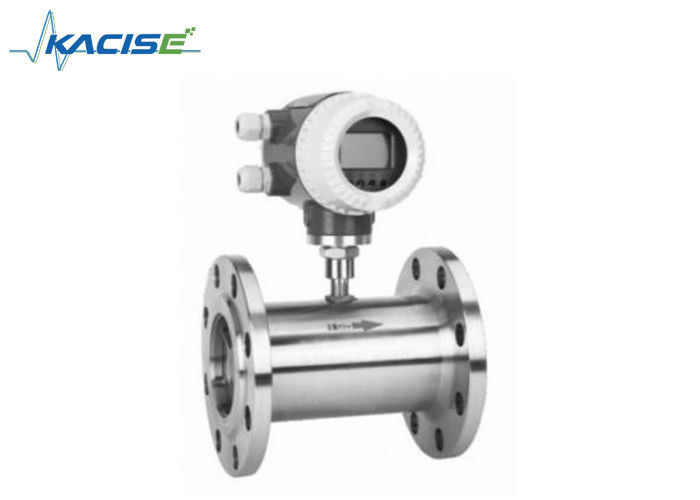

Wysokiej dokładności miernik przepływu turbiny ze stali nierdzewnej do gazu naftowego i inteligentnego cyfrowego pomiaru

Przepływomierz turbinowy KXTUF wykorzystuje zaawansowaną technologię jednoukładowego mikroprocesora o małej mocy, opracowany czujnik przepływu turbiny i integrację licznika z wyświetlaczem nowego inteligentnego licznika, o zwartej konstrukcji, intuicyjnych odczytach, wyraźnych, wysokiej niezawodności, bez zewnętrznych zakłóceń zasilania, przeciwbłyskawicznym, oczywistą przewagą niskich kosztów, jest szeroko stosowany do pomiaru zamkniętych rur i stali nierdzewnej 1Cr18Ni9Ti, 2Cr13 i korundu Al2O3, węglik nie koroduje i nie włókna, cząstki i inne zanieczyszczenia, lepkość kinematyczna w temperaturze roboczej jest mniejsza niż 5 × 10-6m²/s cieczy, dla lepkości kinematycznej większej niż 5 × 10-6m²/s cieczy, może być kontrolowana ilościowo, nadmierny alarm itp., jest idealnym miernikiem przepływu i licznikiem energii.

Obiekty pomiarów: ropa naftowa, ciecze organiczne, ciecz nieorganiczna, gaz płynny, gaz ziemny, gaz węglowy i ciecze kriogeniczne.

• Wysoka dokładność, zazwyczaj do ±1%R, ±0,5%R, wysoka dokładność do 0,2%R
• Dobra powtarzalność, krótkotrwała powtarzalność do 0,05% ~ 0,2%, w rozliczeniach handlowych jest preferowanym wyborem przepływomierza.
• Wyjście sygnału częstotliwości impulsowej, odpowiednie dla licznika i połączenia z komputerem; brak przesunięcia zerowego i silna odporność na zakłócenia
• Można uzyskać sygnał o wysokiej częstotliwości (3 ~ 4 kHz), rozdzielczość sygnału jest wysoka.
• Szeroki zakres, średnia i duża średnica do 1:20, mały kaliber 1:10.
• Zwarta konstrukcja i wygodna konserwacja

• Stacje transportu i gromadzenia gazu skroplonego, ropy rafinowanej i lekkiej ropy naftowej, stacja pierwsza i końcowa dużego rurociągu ropy naftowej do rozliczeń handlowych.
• Szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, papierniczym i innych do pomiaru objętości przepływu cieczy i objętości całkowitej.

1. Zgodnie z funkcją przyrządu, przepływomierz turbinowy KXTUF można podzielić na dwa typy, to znaczy:
   • Czujnik/przetwornik przepływu turbiny
   • Inteligentny zintegrowany przepływomierz turbinowy
2. Opis funkcji
   • Czujnik/przetwornik przepływu turbiny
     Ten produkt sam w sobie nie ma funkcji lokalnego wskazywania, a jedynie zdalną transmisję sygnału przepływu. Sygnał przepływu można podzielić na sygnał impulsowy lub sygnał prądowy (4-20mA); niska cena, wysoki poziom integracji, mała objętość, szczególnie nadaje się do stosowania razem ze wskaźnikiem wtórnym, PLC, DCS i innymi systemami sterowania z komputerem.

W zależności od sygnału wyjściowego rodzaj produktu można podzielić na typ KXTUF-N i typ KXTUF-A.

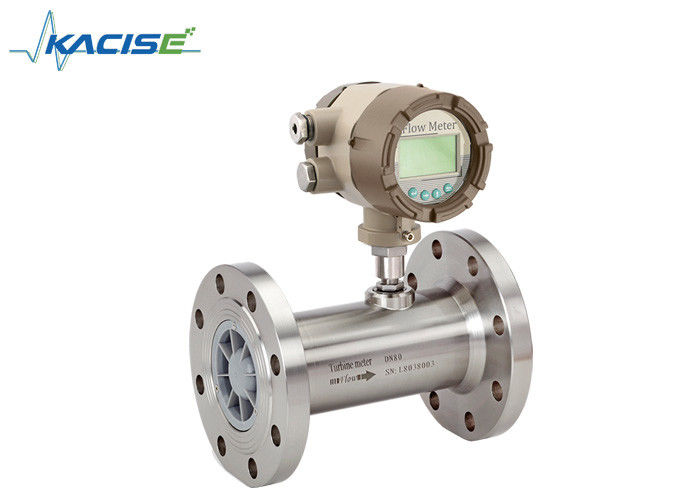

• Inteligentny zintegrowany przepływomierz turbinowy
  Ten produkt sam w sobie ma funkcję lokalnego wyświetlania, dostępne są dwa wyświetlacze, w zależności od trybu zasilania, czy ze zdalną transmisją sygnału, można go podzielić na typ KXTUF-B i typ KXTUF-C.

KXTUF-B: Zasilacz 3,2 V 10AH Ogniwo litowe (żywotność 4 lata), bez wyjścia sygnałowego.

KXTUF-C: zewnętrzne zasilanie 24 V DC, wyjście 4-20 mA, standardowy dwuprzewodowy sygnał prądowy, opcjonalnie komunikacja RS485 lub HART.

Schemat 1 (DN4~DN10):Turbinowy czujnik przepływu z przyłączem gwintowym (w tym prosty odcinek rury).
Schemat 2 (DN15~DN40):Rysunek rozmiaru czujnika przepływu z podłączeniem gwintowym.
Schemat 3 (DN4~DN10):Rysunek czujnika przepływu turbiny połączonego z kołnierzem.
Metoda instalacji czujnika zgodnie z różnymi specyfikacjami. Zastosować połączenie gwintowe lub kołnierzowe. Metodę instalacji pokazano na schemacie 1, 2, 3.
