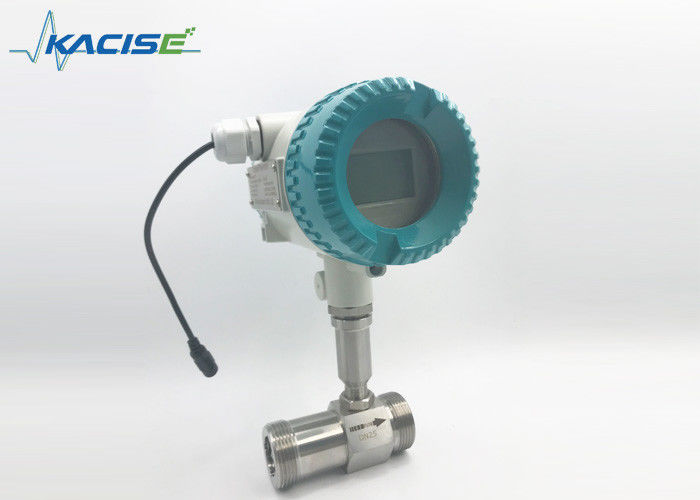

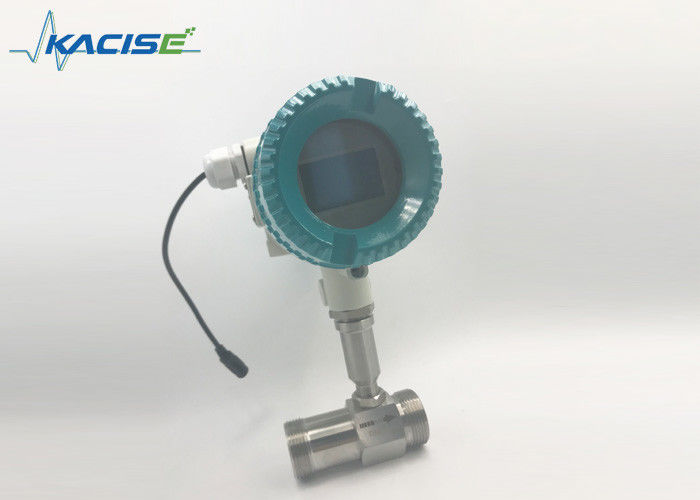

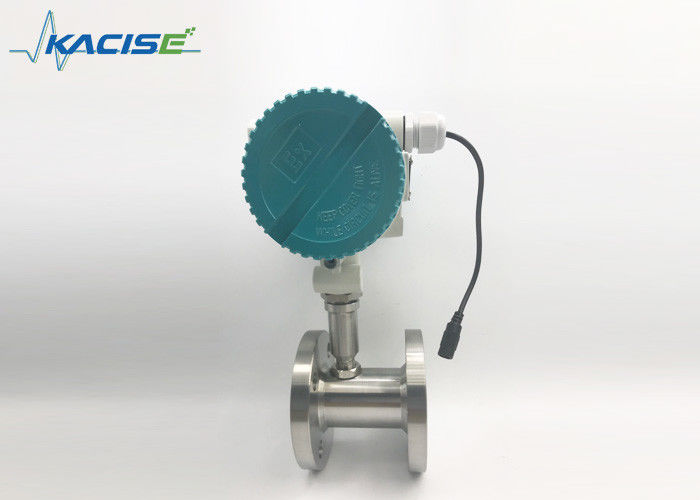

LWGY-25 z stali nierdzewnej, miernik przepływu turbiny o mocy wyjściowej 4-20mA, ciśnieniu 1,6-6,3Mpa i ochronie IP65/IP68

turbine water flow meter

diesel fuel flow meter

Place of Origin:

China

Nazwa handlowa:

Kacise

Orzecznictwo:

CE / ISO / Explosion-proof

Model Number:

KTF

Skontaktuj się z nami

Poproś o wycenę

LWGY-25 z stali nierdzewnej, miernik przepływu turbiny o mocy wyjściowej 4-20mA, ciśnieniu 1,6-6,3Mpa i ochronie IP65/IP68

Szczegóły produktu

DN (mm):

DN15 ~ DN300

Ciśnienie:

1,6 Mpa, 2,5 Mpa, 4,0 Mpa, 6,3 Mpa, specjalne

Dokładność:

0,5% / 1,0%

Wyjście:

Impuls, wyjście analogowe 4-20mA, RS485, Hart

Zasilanie:

Bateria litowa 12–24 V DC / 3,6 V

Klasa ochrony:

IP65 lub IP68

Podkreślić:

turbine water flow meter

diesel fuel flow meter

Warunki płatności i wysyłki

Minimum Order Quantity

Cena

negocjowalne

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

Zasady płatności

L/C, D/A, T/T, Western Union, Moneygram

Supply Ability

1000pcs

ZAŁĄCZONE PRODUKTY

Ultradźwiękowy przepływomierz CO2 o wysokiej dokładności z interfejsem RS485 i zasilaczem DC8~36V

Najlepszą cenę

Wysokiej dokładności analogowy puls Turbina przepływometer Typ sanitarny dla oliwy z oliwek i oleju palmowego

Najlepszą cenę

Przepływomierz biogazu o wysokiej dokładności 1,0% z ochroną IP68 i wyjściem 4–20 mA do pomiaru LPG i gazu

Najlepszą cenę

Wysokiej precyzji ±0,2% dokładności miernik przepływu turbiny z komunikacją ze stali nierdzewnej 316 i RS485

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

4-20mA analogiczny przepływozmiar z stali nierdzewnej LWGY-25

Opis

Przepływomierz turbiny typu sanitarnegoprzepływometer, który jest szeroko stosowany w przemyśle farmaceutycznym, spożywczym, napojowym do pomiaru, zbierania, kontroli, napełniania itp.Rotacyjna część przepływometra jest wykonana ze specjalnego materiału, który posiada dobre działania antykorozyjne i odporne na rdzew. Struktura przepływoomierza jest specjalnie zaprojektowana i w dużym stopniu zatwierdzona dokładność i powtarzalność przepływoomierza.który nadaje się do przemysłu farmaceutycznego i napojów.

Cechy

Wysoka dokładność, na ogół do ± 1% R, ± 0,5% R, wysoka dokładność do 0,2% R
Dobry powtarzalność, krótkoterminowa powtarzalność do 0,05% ~ 0,2%, w rozrachunku handlowym jest preferowanym wyborem przepływa.
Wyjście sygnału częstotliwości impulsowej, odpowiednie do totalizatora i połączenia z PC; brak przesunięć zerowych i silna odporność na zakłócenia
Można uzyskać sygnał o wysokiej częstotliwości ((3~4KHz), rozdzielczość sygnału jest silna.
szeroki zakres, średnia i duża średnica do 1:20, mały kaliber 1:10.
Kompaktna struktura i wygodna konserwacja

Specyfikacje

Parametry		Wartość	Jednostka
Średnica	Węzeł	4, 6, 10, 15, 20, 25, 32, 40	mm
Średnica	Flanka (zapięcie)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Dokładność		±1, ±0.5, ±0,2 (na zamówienie)	% R
Wskaźnik zasięgu		1:10, 1:15, 1:20
Materiał czujnika		304, 316 ((L) stali nierdzewnej itp.
Środowisko pracy	Średnia temperatura.	-20~120	°C
	Temperatura otoczenia	-10~55	°C
	Względna wilgotność	5% do 90%
	Ciśnienie atmosferyczne	86~106	KPa
Wyjście sygnału		Czujnik: sygnał częstotliwości impulsu, niski poziom napięcia ≤ 0,8 V, wysoki poziom ≥ 8 V Przekaźnik: dwa przewody, sygnał prądu stałego 4-20 mA
Interfejs komunikacyjny		RS485
Zasilanie		Czujnik: +12V DC, +24V DC (nieobowiązkowe) Przekaźnik: +24V DC Rodzaj lokalnego wskazania: wbudowany ogniw litowy 3V lub zewnętrzny +24VDC
Przewód transmisji sygnału		STVPV3×0.3 (3 drut), 2×0.3 (2 drut)
Odległość transmisji		Nie więcej niż 1000	m
Interfejs linii sygnałowej		Typ podstawowy: złącze Hausmana lub drut trójrodkowy; Typ odporny na wybuch: M20 × 1,5 (F)
Wyposażenie na wybuchowe		Typ podstawowy: odporny na wybuch; typ odporny na wybuch: ExdIIBT6
Poziom ochrony		IP65

Zakres pomiaru i ciśnienie robocze

Średnica (mm)	Zakres standardowy (m³/h)	Rozszerzony zasięg (m)³/h)	Normalne połączenie i nominalne ciśnienie (MPa)	Specjalny poziom ciśnienia (MPa) (połączenie paska)
DN4	0.04~0.25	0.04~0.4	Połączenie nici/6.3	10, 16, 25
DN6	0.1~0.6	0.06~0.6	Połączenie nici/6.3	10, 16, 25
DN10	0.2~1.2	0.15 ~ 1.5	Połączenie nici/6.3	10, 16, 25
DN15	0.6~6	0.4~8	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6~6	0.4~8	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8~15	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8~15	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Połączenie nici/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN65	7~70	4 ~ 70	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN80	10 ~ 100	5 ~ 100	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN100	20 ~ 200	10 ~ 200	Połączenie flanszy/2.5	4.0, 6.3, 10, 16, 25
DN125	25 ~ 250	13 ~ 250	Połączenie płaszcza/1.6	2.5, 4.0, 6.3, 10, 16
DN 150	30 ~ 300	15 ~ 300	Połączenie płaszcza/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	Połączenie płaszcza/1.6	2.5, 4.0, 6.3, 10, 16

LWGY-25 z stali nierdzewnej, miernik przepływu turbiny o mocy wyjściowej 4-20mA, ciśnieniu 1,6-6,3Mpa i ochronie IP65/IP68 0

Informacje dotyczące zamówień

Model								Wskazania
KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Rodzaj		N						Rodzaj czujnika: moc +12V lub 24V, sygnał impulsowy systemu 3-przewodowego
		A						Typ nadajnika: moc +24V, wyjście 2 przewody 4-20 mA
		B						Typ inteligentny: ogniwo litowe, wskaźnik lokalny, bez wyjścia sygnału
		C						Typ inteligentny: zasilanie +24V, wskaźnik lokalny, 2 przewody 4-20mA/impuls wyjścia
		C1						Typ inteligentny: zasilanie +24V, wskaźnik lokalny, komunikacja RS485
								Protokół
		C2						Typ inteligentny: zasilanie +24V, wskaźnik lokalny, protokół HART
Dokładność			05					0.5
			10						1.0
			02						0.2 (zamówienie specjalne, długi czas dostawy)
Zakres				W				Rozszerzony zakres pomiarowy
Zakres				S				Standardowy zakres pomiarowy
Materiał nadwozia					S			304 SS
Materiał nadwozia					L			316 (L) SS
Bez eksplozji						N		Nieprzepuszczalne
Bez eksplozji						E		Odporność na wybuch, ExdIIBT6
Wskaźnik ciśnienia							N	Normalne
Wskaźnik ciśnienia							H (x)	Wysokie ciśnienie

Opakowanie

LWGY-25 z stali nierdzewnej, miernik przepływu turbiny o mocy wyjściowej 4-20mA, ciśnieniu 1,6-6,3Mpa i ochronie IP65/IP68 1
