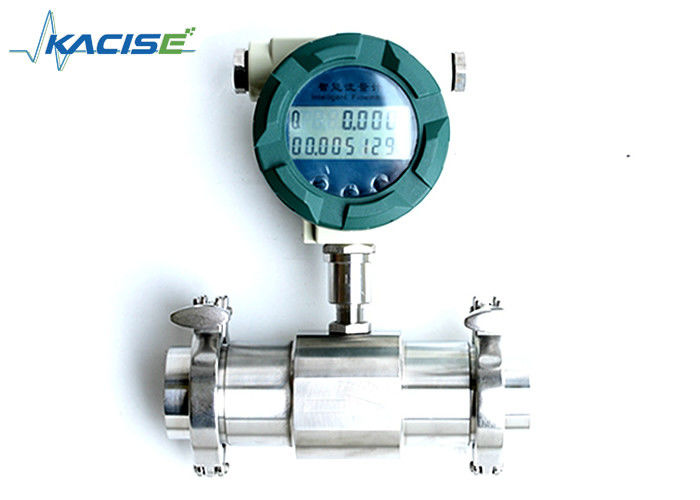

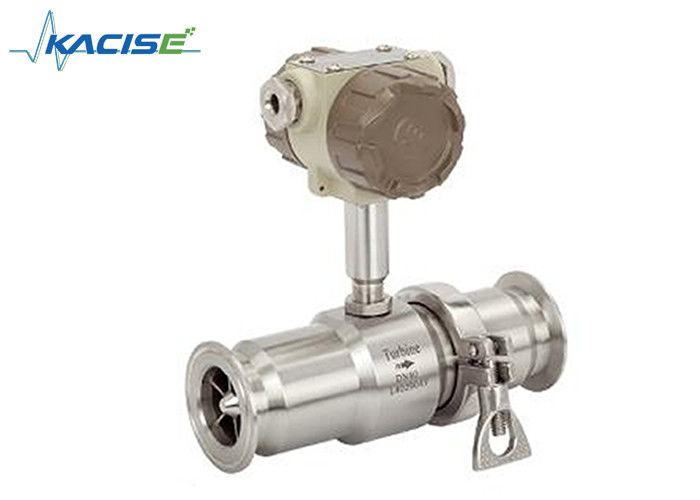

Miernik przepływu turbiny jest szeroko stosowanym urządzeniem pomiarowym przepływu w przemyśle farmaceutycznym, spożywczym i napojowym.i wypełnianieGłówne cechy i charakterystyki miernika przepływu turbiny obejmują:
Materiał części obracającej: obracająca się część przepływometra wykonana jest ze specjalnego materiału znanego ze swojej doskonałej odporności na korozję i rdza.Zapewnia to trwałość i długowieczność w trudnych warunkach przemysłowych.
Projekt konstrukcyjny: przepływomierz posiada specjalnie zaprojektowaną strukturę, która zwiększa dokładność i powtarzalność.Projekt ten ma kluczowe znaczenie dla dokładnych i niezawodnych pomiarów przepływu w procesach przemysłowych.
Zastosowania: Przepływomierz jest szczególnie odpowiedni do zastosowań w przemyśle farmaceutycznym i napojowym, gdzie dokładność i higiena są kluczowymi czynnikami.
Właściwości przeciwkorodowe: biorąc pod uwagę wybór materiałów i względy projektowe, przepływozmeter wykazuje odporność na korozję,co sprawia, że nadaje się do obsługi różnych płynów bez naruszania dokładności.
Łatwa konserwacja: przepływomierz został zaprojektowany z myślą o łatwej konserwacji, co ułatwia jego stosowanie w przemyśle, gdzie szybka i wygodna konserwacja jest niezbędna.
Uniwersalność: Miernik przepływu turbiny jest uniwersalny, umożliwiając szereg zastosowań, takich jak pomiar, zbieranie, sterowanie i napełnianie.Jego elastyczność czyni go cennym narzędziem w różnych procesach przemysłowych.
Dokładne pomiary: Miernik przepływu jest zaprojektowany w celu zapewnienia dokładnych i niezawodnych pomiarów przepływu, spełniając wymagania precyzyjne przemysłu, takiego jak przemysł farmaceutyczny, żywność i napoje.
Ogólnie rzecz biorąc, miernik przepływu turbiny wyróżnia się trwałością, dokładnością i odpowiedniością do zastosowań w przemyśle, w którym kluczowe znaczenie ma utrzymanie standardów higieny.
| Parametry | Wartość | Jednostka | |
|
Średnica |
Węzeł | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Flanka (zapięcie) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
| Dokładność | ±1, ±0.5, ±0,2 (na zamówienie) | % R | |
| Wskaźnik zasięgu | 1:10, 1:15, 1:20 | ||
| Materiał czujnika | 304, 316 ((L) stali nierdzewnej itp. | ||
|
Praca Środowisko |
Średnia temperatura. | -20~120 | °C |
| Temperatura otoczenia | -10~55 | °C | |
| Względna wilgotność | 5% do 90% | ||
| Ciśnienie atmosferyczne | 86~106 | KPa | |
| Wyjście sygnału |
Czujnik: sygnał częstotliwości impulsu, niski poziom napięcia ≤ 0,8 V, wysoki poziom ≥ 8 V Przekaźnik: dwa przewody, sygnał prądu stałego 4-20 mA |
||
| Interfejs komunikacyjny | RS485 | ||
|
Zasilanie |
Czujnik: +12V DC, +24V DC (nieobowiązkowe) Przekaźnik: +24V DC Rodzaj lokalnego wskazania: wbudowany ogniw litowy 3V lub zewnętrzny +24VDC |
||
| Przewód transmisji sygnału | STVPV3×0.3 (3 drut), 2×0.3 (2 drut) | ||
| Odległość transmisji | Nie więcej niż 1000 | m | |
| Interfejs linii sygnałowej |
Typ podstawowy: złącze Hausmana lub drut trójrodkowy; Typ odporny na wybuch: M20 × 1,5 (F) |
||
| Wyposażenie na wybuchowe |
Typ podstawowy: odporny na wybuch; typ odporny na wybuch: ExdIIBT6 |
||
| Poziom ochrony | IP65 | ||
|
Średnica (mm) |
Zakres standardowy (m3/h) | Rozszerzony zasięg (m)3/h) |
Normalne połączenie Ciśnienie nominalne (MPa) |
Specjalny poziom ciśnienia (MPa) (połączenie paska) |
| DN4 | 0.04~0.25 | 0.04~0.4 | Połączenie nici/6.3 | 10, 16, 25 |
| DN6 | 0.1~0.6 | 0.06~0.6 | Połączenie nici/6.3 | 10, 16, 25 |
| DN10 | 0.2~1.2 | 0.15 ~ 1.5 | Połączenie nici/6.3 | 10, 16, 25 |
| DN15 | 0.6~6 | 0.4~8 | Połączenie nici/6.3 | 4.0, 6.3, 10, 16, 25 |
| Połączenie flanszy/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | Połączenie nici/6.3 | 4.0, 6.3, 10, 16, 25 |
| Połączenie flanszy/2.5 | ||||
| DN25 | 1 ~ 10 | 0.5~10 | Połączenie nici/6.3 | 4.0, 6.3, 10, 16, 25 |
| Połączenie flanszy/2.5 | ||||
| DN32 | 1.5 ~ 15 | 0.8~15 | Połączenie nici/6.3 | 4.0, 6.3, 10, 16, 25 |
| Połączenie flanszy/2.5 | ||||
| DN40 | 2 ~ 20 | 1 ~ 20 | Połączenie nici/6.3 | 4.0, 6.3, 10, 16, 25 |
| Połączenie flanszy/2.5 | ||||
| DN50 | 4 ~ 40 | 2 ~ 40 | Połączenie flanszy/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4 ~ 70 | Połączenie flanszy/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10 ~ 100 | 5 ~ 100 | Połączenie flanszy/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20 ~ 200 | 10 ~ 200 | Połączenie flanszy/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25 ~ 250 | 13 ~ 250 | Połączenie płaszcza/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN 150 | 30 ~ 300 | 15 ~ 300 | Połączenie płaszcza/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80~800 | 40~800 | Połączenie płaszcza/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Rysunek 1 (DN4~DN10):Czujnik przepływu turbiny typu połączenia nawigacyjnego (włączając prostą sekcję rur).
Diagram2 (DN15~DN40):Rysunek wielkości czujnika przepływu podłączonego do nitki.
Diagram3 (DN4~DN10):Rysunek czujnika przepływu turbiny podłączonego do paska.
Metoda montażu czujników zgodnie z różnymi specyfikacjami, przyjmowanie podłączenia nić lub flans, metoda montażu jest pokazana na rysunku 1, 2, 3
| Średnica ((mm) | L ((mm) | G | K(mm) | D ((mm) | n ((dołka) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Model | Wskazania | |||||||
| KTF | ||||||||
| DN | 4 | 4 mm | ||||||
| 6 | 6 mm | |||||||
| 10 | 10 mm | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 mm | |||||||
| 25 | 25 mm | |||||||
| 32 | 32 mm | |||||||
| 40 | 40 mm | |||||||
| 50 | 50 mm | |||||||
| 65 | 65 mm | |||||||
| 80 | 80 mm | |||||||
| 100 | 100 mm | |||||||
| 125 | 125 mm | |||||||
| 150 | 150 mm | |||||||
| 200 | 200 mm | |||||||
| Rodzaj | N | Rodzaj czujnika: moc +12V lub 24V, sygnał impulsowy systemu 3-przewodowego | ||||||
| A | Typ nadajnika: moc +24V, wyjście 2 przewody 4-20 mA | |||||||
| B | Typ inteligentny: ogniwo litowe, wskaźnik lokalny, bez wyjścia sygnału | |||||||
| C | Typ inteligentny: zasilanie +24V, wskaźnik lokalny, 2 przewody 4-20mA/impuls wyjścia | |||||||
| C1 | Typ inteligentny: zasilanie +24V, wskaźnik lokalny, komunikacja RS485 | |||||||
| Protokół | ||||||||
| C2 | Typ inteligentny: zasilanie +24V, wskaźnik lokalny, protokół HART | |||||||
| Dokładność | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (zamówienie specjalne, długi czas dostawy) | |||||||
| Zakres | W | Rozszerzony zakres pomiarowy | ||||||
| S | Standardowy zakres pomiarowy | |||||||
| Materiał nadwozia | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| Bez eksplozji | N | Nieprzepuszczalne | ||||||
| E | Odporność na wybuch, ExdIIBT6 | |||||||
| Wskaźnik ciśnienia | N | Normalne | ||||||
| H (x) | Wysokie ciśnienie | |||||||
