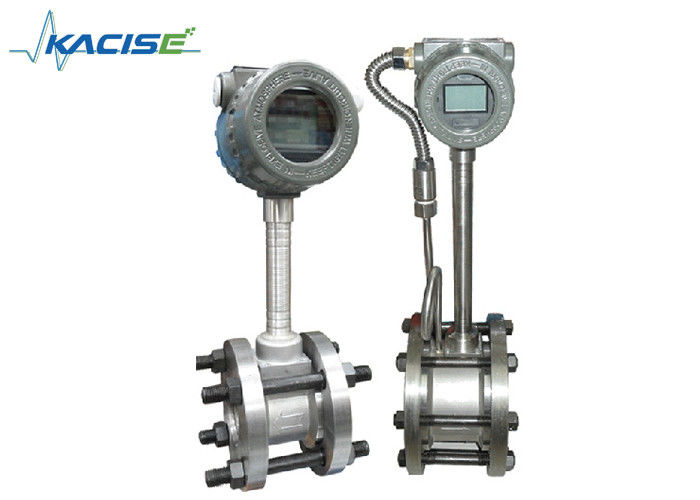

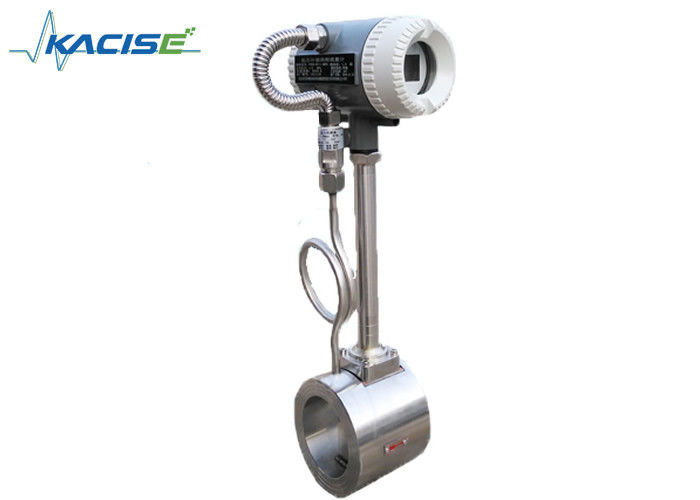

Ściskacz płaszczyzny Ciśniony przepływomierz wirówki powietrza, przepływomierz wirówki gazu 4 - 20mA
Wprowadzenie
Miernik przepływu wirówki Karmana, który jest szeroko stosowany w przemyśle, jest rodzajem miernika przepływu wykonanego przy użyciu zjawiska wirówki Carmen.Gdy generator wiru jest wprowadzany pionowo do płynu, powstaje droga wiru Karmana, kiedy płyn omija generator.Asymetryczny worek może pozostać stabilnyW tym przypadku częstotliwość f wiru jest bezpośrednio proporcjonalna do v przepływu płynu i odwrotnie proporcjonalna do d szerokości przodu generatora wiru.
Przepływomierz KVF to przepływomierz wiru Karmana, który wykorzystuje zasadę przepływu wiru Carmen, może być stosowany do pomiaru powietrza, tlenu, gazu, gazu ziemnego i innych gazów chemicznych.Produkt przyjął zaawansowaną technikę różnicową, wraz z pomiarem izolacji, osłony i filtrowania, posiadał lepszą wydajność antywibracyjną i stabilność sygnału.Charakteryzuje się niewielką stratą ciśnienia, dużym zakresem, wysoką precyzją, prawie niezależnie od gęstości płynu, ciśnienia, temperatury,lepkość i inne parametry podczas pomiaru przepływu objętościowego w warunkach pracy.Brak ruchomych części mechanicznych, więc wysoka niezawodność, mała konserwacja.Parametry przyrządu mogą być stabilne przez długi czas.
Cechy
1. Flanka i ciało: integralnie wykute kawałki, to uniknie rozbicia się na kawałki.100% materiał SS304, możemy dostarczyć raport materiału.
2Płyta obwodnicza: płyta obwodnicza cyfrowa, ponieważ większość dostawców wykorzystuje płyta obwodnicza analogową, płyta obwodnicza cyfrowa ma zalety antywibracji i antynterferencji.
3Konwerter przepływu: charakterystyczna konstrukcja modułowa, amatorzy mogą z łatwością obsługiwać, demontować i łączyć, zapobiega ryzyku wypadków.
4. Spawanie: zastosowanie zaawansowanej technologii łusek rybnych, dzięki czemu szwy spawalnicze wyglądają ładnie i gładko.
5Japońska technologia OVAL z wbudowanym czujnikiem typu, trójkątny prizma nie spadnie, już wnioskujemy o patent.
6Nasz czujnik średniej temperatury może zmierzyć najwyższą temperaturę około 350°C, normalnie -40~250°C.
Parametry
| Średnica rury |
DN15~DN1800 |
| Materiały do liczników |
1Cr18Ni9Ti |
| Ciśnienie nominalne (Mpa) |
1.6Mpa; 2.5Mpa; 4.0Mpa |
| Mierzona średnia temperatura (°C) |
-40~+250°C; -40~+350°C |
| Warunki środowiska |
Temperatura:-10~+55°C, wilgotność 5%~90%, ciśnienie: 86~106Kpa |
| Klasa dokładności |
płyn: odczyt ±0.5 |
| Zmiary gazu lub pary: |
odczyt ± 1.0,± 1.5 |
| Wskaźnik obniżenia |
1:10;1:15 |
| Współczynnik utraty ciśnienia |
Cd<2.6 |
| sygnał wyjściowy |
4-20mA lub puls |
| Zasilanie |
czujnik: +12VDC, +24VDC
nadajnik: +24VDC
Na wystawie: bateria 3,2 V
|
| Linie przesyłowe sygnałów |
STVPV3×0.3 ((trójprzewodowy), 2×0.3 ((dwuprzewodowy) |
| Instalacja |
Zintegrowany kołnierz zaciskowy lub połączenie kołnierza |
| Odległość transmisji |
≤ 500 m |
| Interfejs linii sygnałowej |
Węzeł męski M20x1.5 |
| Poziom wybuchu |
Wymogi dotyczące: |
| Klasa ochrony |
IP65 |
| Pozwolić na przyspieszenie wibracji |
1.0g |
Wybór modelu
| KVF |
|
|
|
|
|
|
|
|
|
|
Parametry |
| Średnica nominalna |
DNXX |
|
|
|
|
|
|
|
|
|
DN15~DN1800 (mm) |
| Struktura |
F |
|
|
|
|
|
|
|
|
Typ zdalnego urządzenia z wyświetlaczem |
| Y |
|
|
|
|
|
|
|
|
Typ kompaktowy z wyświetlaczem |
| Dokładność |
A |
|
|
|
|
|
|
|
Rodzaj rury: klasa 1.0 |
| B |
|
|
|
|
|
|
|
Typ wkładu: klasa 2.5 |
| Ciśnienie nominalne |
16 |
|
|
|
|
|
|
10,6Mpa |
| XX |
|
|
|
|
|
|
Dostosowanie |
| Maksymalna temperatura średniej |
M |
|
|
|
|
|
< 250°C |
| H |
|
|
|
|
|
> 250°C |
| Inne funkcje |
P |
|
|
|
|
Pozostałe |
| T |
|
|
|
|
Pozostałe urządzenia |
| PT |
|
|
|
|
Z kompensacją ciśnienia i temperatury |
| Władza |
1 |
|
|
|
12~28VDC |
| 2 |
|
|
|
85~265VAC (Dostępny wyświetlacz) |
| 3 |
|
|
|
3.6V bateria litowa (na wyświetlaczu) |
| Produkcja |
A |
|
|
4-20mA |
| M |
|
|
Impuls napięcia |
| H |
|
|
HART |
| R1 |
|
|
RS232 |
| R2 |
|
|
RS485 |
| Instalacja |
1 |
|
Flanka |
| 2 |
|
Flanca zacisku |
| 3 |
|
Wprowadzenie |
| 4 |
|
Węzeł |
| 5 |
|
Klempa |
| Bez eksplozji |
A |
Brak zabezpieczeń wybuchowych |
| B |
Własna odporność na wybuch |
| G |
Odporność na płomień |
