Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
ISO9001:2008
Model Number:
GR6

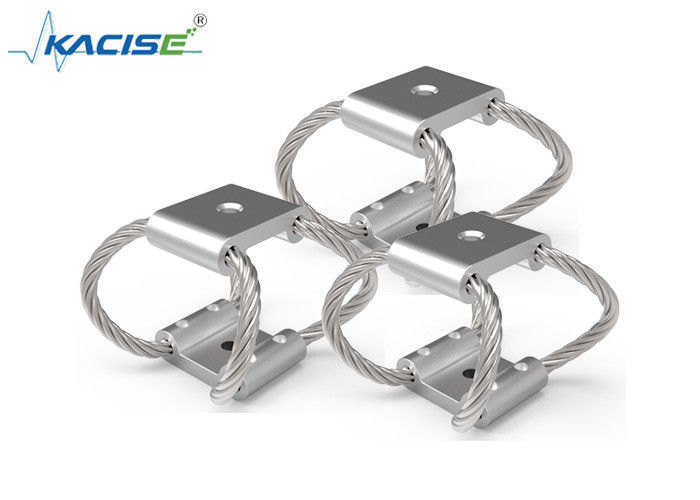

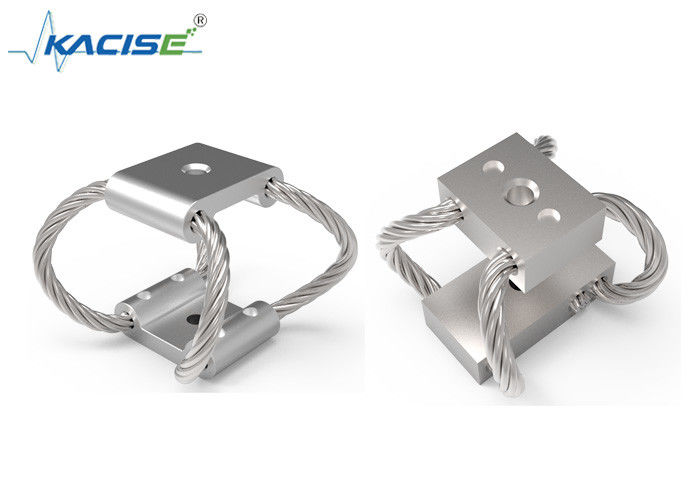

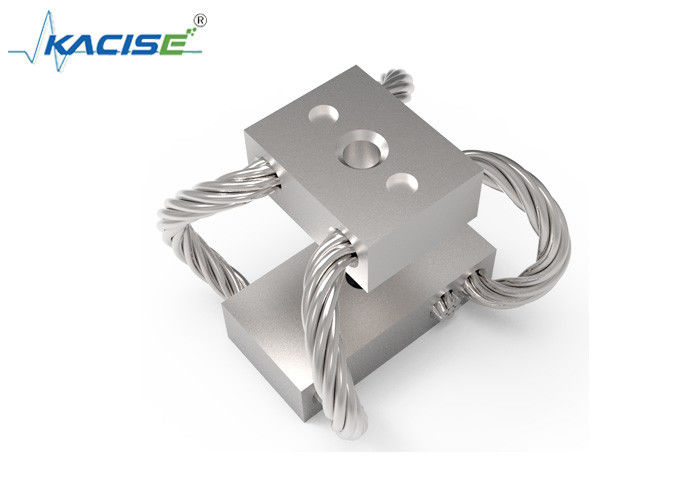

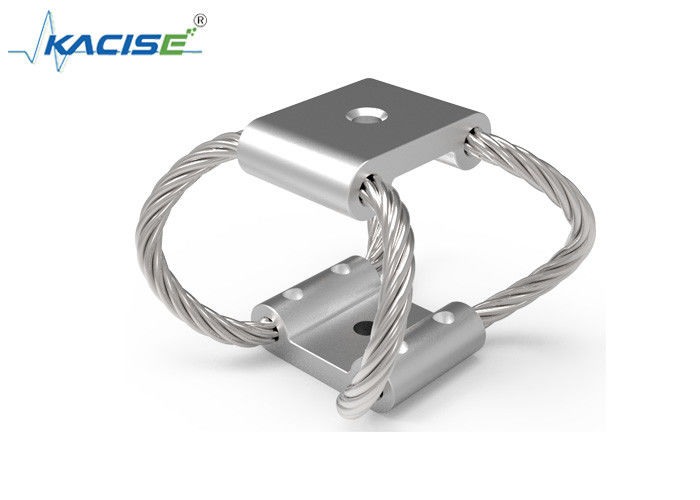

GX Compact Wire Rope Isolators posiadają łatwą instalację w jednym punkcie, co pozwala na ich instalację w praktycznie każdym zastosowaniu.Ich niewielki rozmiar pozwala również na izolację poszczególnych elementów systemuTak jak w przypadku naszych standardowych izolatorów GX, GX Compact Wire Rope Isolators posiadają opatentowane,konstrukcja całkowicie metalowa i komponenty zapewniające maksymalną niezawodność, niezależnie od temperatury lub wymagań podłoża, i które mogą pomóc spełnić MILSPECS podobne do tych z naszej serii Wire Rope Isolator.Proszę zapoznać się z naszymi Informacjami dotyczącymi rozmiarów .
Tabela parametrów wymiarów
| Model | Wysokość ± 1,5 mm | Szerokość (mm) | Masę (kg) | Opcje montażu | Przez dziurę ((mm)) | Węzeł (mm) | C ęglik |
| GR6-100 | 47 | 54 | 0.91 | A, B, C, D, E, S | φ7 | M6x1.0 | 90 |
| GR6-200 | 55 | 59 | 0.99 | ||||
| GR6-300 | 64 | 64 | 1.04 | ||||
| GR6-400 | 79 | 73 | 1.17 |
Tabela 1 Parametry techniczne serii GR4
| Model | Maksymalne obciążenie statyczne ((N) | Maksymalna odchylenia ((mm) | Kv (wibracja) ((KN/m) | Ka (strzał) (KN/m) |
| GR6-100 | 142 | 22.1 | 32 | 16 |
| GR6-200 | 93 | 29.5 | 20 | 9.6 |
| GR6-300 | 67 | 37.6 | 15 | 5.3 |
| GR6-400 | 36 | 51.6 | 7.9 | 2.6 |
Tabela 2 GR4 45°Suszenie/obciążenie rolkowe
| Model | Maksymalne obciążenie statyczne ((N) | Maksymalna odchylenia ((mm) | Kv (wibracja) ((KN/m) | Ka (strzał) (KN/m) |
| GR6-100 | 40 | 22.9 | 16 | 7.9 |
| GR6-200 | 33 | 30.5 | 9.6 | 5.3 |
| GR6-300 | 22 | 38.1 | 7.9 | 2.8 |
| GR6-400 | 13 | 53.3 | 3.5 | 1.2 |
Tabela 3 GR4 Obciążenie cięciem/rolowaniem
| Model | Maksymalne obciążenie statyczne ((N) | Maksymalna odchylenia ((mm) | Kv (wibracja) ((KN/m) | Ka (strzał) (KN/m) |
| GR6-100 | 40 | 20.6 | 7.9 | 7.9 |
| GR6-200 | 31 | 27.4 | 4.4 | 4.4 |
| GR6-300 | 22 | 34.3 | 2.6 | 2.6 |
| GR6-400 | 16 | 48 | 1.6 | 1.6 |
| Wnioski | Typowy sprzęt | Ochrona przed | Zalety operacyjne |
| Na pokładzie | Elektronika, komputery, Maszyny |
Wybuchowy wybuch, Wnętrzne wibracje, burze |
Długa żywotność, bez konserwacji, ekstremalne temperatury, odporność na korozję, Ochrona wszystkich osi |
| Pojazdy na terenie nierównym | Urządzenia, generatory, Elektronika |
Nierówny teren, Złe warunki drogowe, Zderzenie |
Długa żywotność, bez konserwacji, Ekstremalne temperatury, ozon, Radioaktywność, promieniowanie UV |
| Powietrzne | Elektronika, komputery | Manerując w wysokim G, Ciężkie lądowania, turbulencje powietrza |
Ekstremalne temperatury i wysokości, lekkie |
| Kontenery żeglugowe | Optyka, instrumenty, pociski, elektronika |
Transit, obsługa, zrzucenie. Ładowanie/wyładowanie |
Długa żywotność, bez konserwacji, Ekspozycja na wilgoć, wielokrotne stosowanie |
| Urządzenia przemysłowe |
Centrifugi, suszarki, pompy |
Nierównoważone obciążenia dynamiczne, Wpływowy młotek, wbudowane wibracje, słabość fundamentów. |
Długa żywotność, bez konserwacji, Środowiska korozyjne |
| Wyposażenie do uzbrojenia |
Wyrzutnie rakietowe, czołg Artyleria, sterowanie komputerem, elektronika |
Nierówny teren, kochanie się koleją, transport. | Bez konserwacji, ekstremalne temperatury, eksplozja w pobliżu |
| Sprzęt medyczny |
Urządzenia mechaniczne niezbędne do opieki nad pacjentem |
Wibracje z ruchomych części, mobilne wózki - wstrząsy transportowe | Bez konserwacji, bez gazowania, sterylizowany |
| Kominy |
Kominy, szczotki, Urządzenia pomiarowe |
Wiatr powodujący rezonans częstotliwości, gazu stackowego powodującego turbulencje w pobliżu oczyszczacza itp. |
Bez konserwacji, ekstremalne temperatury, środowiska korozyjne |
