Place of Origin:
China
Nazwa handlowa:
Kacise
Orzecznictwo:
CE / ISO / Explosion-proof
Model Number:
KUHM2100

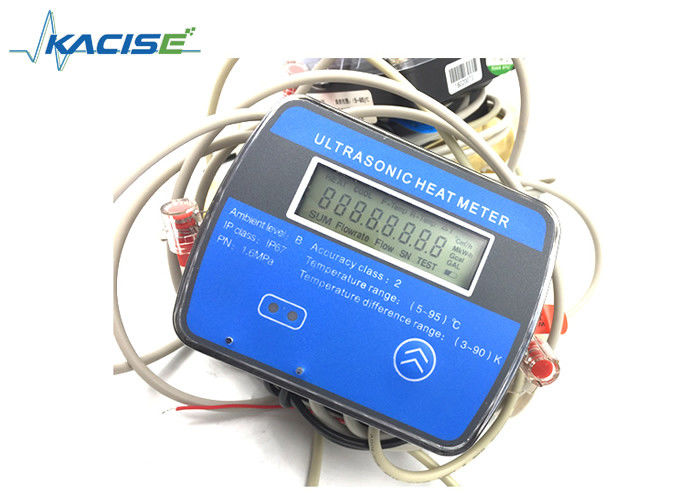

Ciepłomierze serii KACISE KUHM2100 wykorzystują najbardziej zaawansowaną technologię niemagnetyczną i charakteryzują się eleganckim wyglądem, dokładnym pomiarem, wygodnym zarządzaniem, stabilną pracą, silną ochroną przed erozją i długą żywotnością, co jest bezpieczne i ekonomiczne.
Jest szeroko stosowany w systemie ciepłowniczym ze skoncentrowanym zarządzaniem dostawami ciepła, odrębnym zarządzaniem gromadzeniem danych domowych.
Różne tryby komunikacji są opcjonalne w zależności od potrzeb użytkowników.
| Średnica nominalna | DN15 | DN20 | DN25 | DN32 | DN40 |
| Wymiar (długość mm) | 110 | 130 | 160 | 180 | 200 |
| Maksymalny przepływ (m3/H) | 3 | 5 | 7 | 12 | 20 |
| Przepływ normalny (m3/H) | 1,5 | 2.5 | 3.5 | 6 | 10 |
| Min. przepływ (m3/H) | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 |
| Maksymalny odczyt przepływu | 999999,99(m3) | ||||
| Maksymalny odczyt ciepła | 99999999(KW·h) | ||||
| Zasilanie | 3,6 V prądu stałego | ||||
| Żywotność baterii | > 6 lat (bateria litowa) | ||||
| Klasa dokładności | Klasa 2 | ||||
| Tryb komunikacji | Interfejs podczerwieni, M-BUS/RS485/Lorawan/GPRS | ||||
| Utrata prasy | ≤ 0,025 Mpa (przy normalnym przepływie) | ||||
| Klasa IP | IP68 | ||||
| Zakres temperatur | (4-95)°C | ||||
| Zakres różnicy temperatur | (3-70) k | ||||
| Początkowa różnica temperatur | 0,01 tys | ||||
| Czujnik temperatury | Pt 1000 | ||||
| Temperatura otoczenia | +5°C -- +55°C | ||||
| Poziom otoczenia | Poziom A | ||||
| Instalacja | Montaż poziomy/pionowy | ||||
| Monitor | 8 cyfr | ||||
| Długość czujnika temperatury | 1,5 m | ||||
| Prąd roboczy | 45uA | ||||
| Przechowywanie danych | Przechowuj dane historyczne do ostatnich 24 miesięcy | ||||

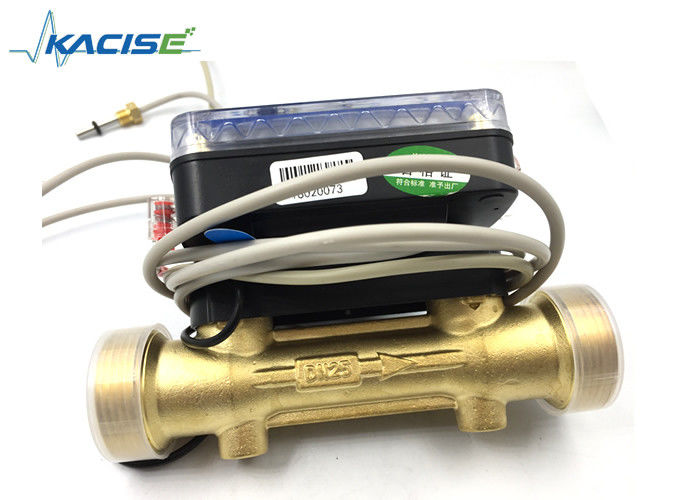

Obydwa liczniki ciepła można zainstalować na rurze dopływowej lub powrotnej (fabrycznie instalowany na rurze dopływowej, w razie potrzeby na rurze powrotnej, należy to wyraźnie wskazać przed fabryką podczas produkcji). Podczas instalacji należy zwrócić uwagę, aby kierunek przepływu medium był zgodny ze strzałką na korpusie rury ciepłomierza.
Uwaga specjalna: niezależnie od tego, czy licznik ciepła jest zainstalowany na rurze dopływowej, czy powrotnej, czujnik temperatury powinien być prawidłowo podłączony (czerwona etykieta dla rury dopływowej, niebieska dla rury powrotnej)
| Średnica | Minimalny przepływ | Ilość przepływu | Maksymalny przepływ | Długość |
| Qmin(m³/h) | QP(m³/h) | Qmaks(m³/h) | mm | |
| DN15 | 0,03 | 1,5 | 3 | 110 |
| DN20 | 0,05 | 2.5 | 5 | 130 |
| DN25 | 0,07 | 3.5 | 7 | 160 |
| DN32 | 0,12 | 6 | 12 | 180 |
| DN40 | 0,2 | 10 | 20 | 200 |
| Dokładność pomiaru | CJ128-2007<Licznik ciepła>Klasa 2 | |||
| Połączenie | DN15~DN40 Przyłącze gwintowane/DN50~DN300 Przyłącze kołnierzowe | |||
| Utrata ciśnienia | ≤0,02 MPa | |||
| Maksymalne ciśnienie robocze (MWP) | 1,6 MPa | |||
| Zakres pomiaru przepływu | 1:100 | |||
| Czujnik temperatury | Standardowo 1,5 m para czujników temperatury PT1000 (długość kabla może być zmieniona) | |||
| Przechowywanie danych | Ciągły zapis danych z 18 miesięcy | |||
| Zabezpieczenie przed wyłączeniem | Po wyłączeniu zasilania miernik może zapisać wszystkie zapisy dotyczące natężenia przepływu przed przepływem i odpowiadającego mu czasu, po ponownym włączeniu zasilania następuje automatyczna funkcja pomiaru odzyskiwania i zapewnia kontynuację czasu | |||
| Zdalna transmisja | MBUS/RS-485 | |||
| Zasilanie | Bateria litowa o dużej mocy | |||
| Klasa ochrony | IP67 (IP68 wymaga modyfikacji) | |||
| Klasa środowiskowa | Klasa B | |||
| Zakres temperatur | (5 ~ 95) ℃ | |||
| Różnica temperatur | (3~90)K | |||
| Sposób instalacji | Przepływ dopływowy lub powrotny (domyślnie jest to dopływ, przepływ powrotny należy wskazać przy składaniu zamówienia) | |||
| Pozycja montażowa | Poziomo/pionowo | |||
| Trwałość | Cykl serwisowy ≥6 lat | |||
| Wyświetlacz | 8-bitowy wyświetlacz LCD | |||
| Zakłócenia antymagnetyczne | Gdy natężenie zakłóceń pola magnetycznego nie przekracza 100 ka/m, nie powinno to wpływać na pomiary wodomierza i charakterystykę transmisji zdalnej | |||
