Wysokiej precyzji czujnik nachylenia z ochroną IP67 i wyjściem RS485 dla automatyki przemysłowej

Wprowadzenie produktu

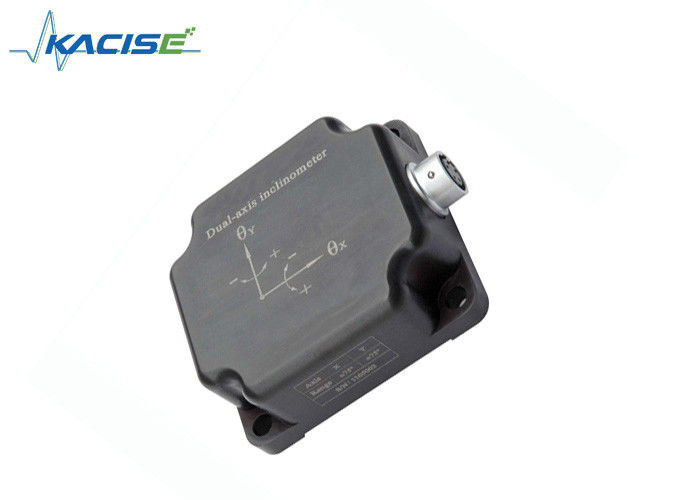

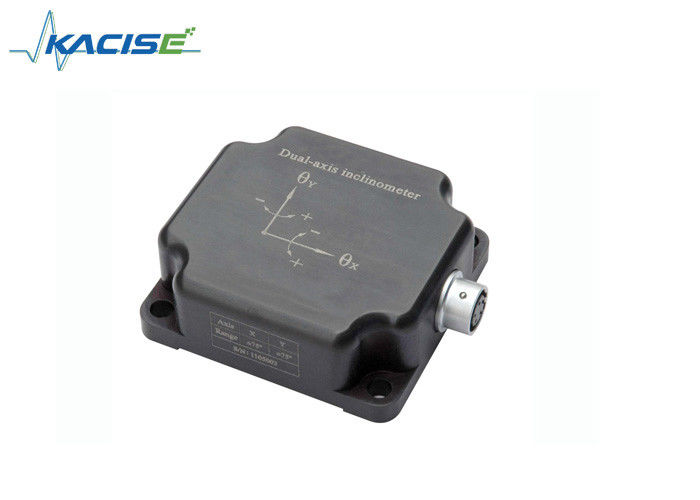

Czujnik pochylenia serii QJJ200 to czujnik pochylenia MEMS służący do pomiaru kąta pomiędzy mierzoną powierzchnią a płaszczyzną poziomą. Wbudowany system sterowania MCU, zakres temperatur kompensacji w zakresie (-45 ℃ ~ + 85 ℃), w międzyczasie wykonując wtórną korekcję nieliniową w celu poprawy ogólnej dokładności czujnika.

W przypadku dwuosiowego czujnika pochylenia QJJ200 przyjmuje definicję inercyjnego systemu nawigacji z metodą obliczania kąta pochylenia i kąta przechylenia, inną niż prosta 2-osiowa kombinacja mechaniczna, aby spełnić potrzeby pomiarowe różnych obszarów kontrolnych.

Czujnik ten jest zgodny z wrażliwą teorią grawitacji, która może generować bieżący względny kąt nachylenia w czasie rzeczywistym, jest łatwy w instalacji i obsłudze, odporny na zewnętrzne zakłócenia elektromagnetyczne, może być dostosowany do trudnych warunków i długotrwałej pracy w przemyśle. Ten rodzaj czujnika pochylenia jest idealny do automatyki i sterowania przemysłowego, platform i innych obszarów pomiaru położenia. Czujniki nadają się głównie do pomiarów statycznych i dynamicznych powolnych zmian, nie nadają się do pomiarów dynamicznych w przypadku szybkich zmian.

Cechy

• Szeroki zakres mocy wejściowej, DC 8 ~ 30 V
• Szeroki zakres temperatur pracy, -45 ℃ ~ +85 ℃
• Rozdzielczość lepsza niż 0,1°
• Długoterminowa stabilność lepsza niż 0,3°
• Stopień ochrony IP67
• Wysoka odporność na wibracje > 10000g
• Zakres ± 30°, ± 90°, ± 180°, 0° ~ 360° (obrót w płaszczyźnie pionowej) Opcjonalnie
• Wyjście: napięcie analogowe 0 ~ 5 V, prąd 4 ~ 20 mA, opcjonalnie RS232, RS485
• Protokół wyjściowy: tryb wyjścia cyfrowego RS232/RS485 dla produktu, protokół danych wyjściowych zgodnie z potrzebami użytkownika, wybrany standardowy protokół Modbus-RTU lub protokół zdefiniowany przez użytkownika.

Specyfikacja
