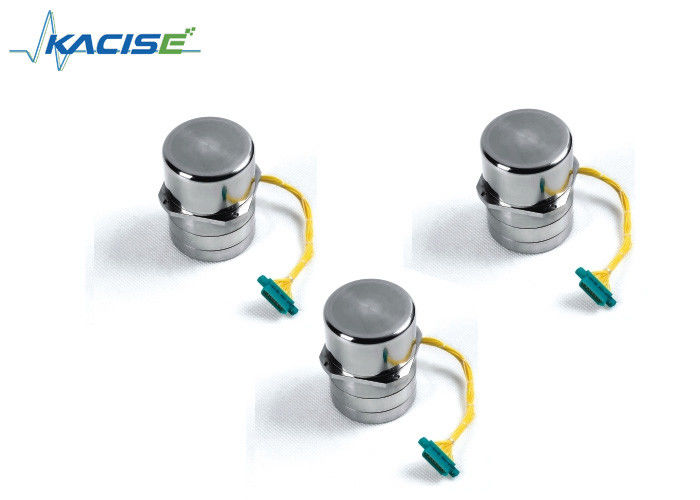

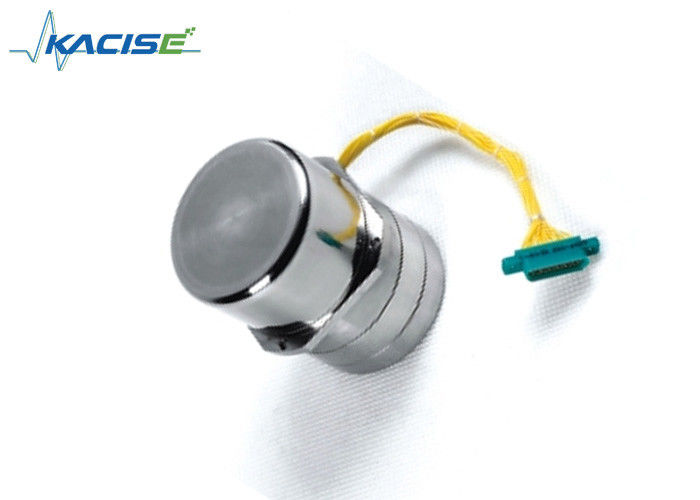

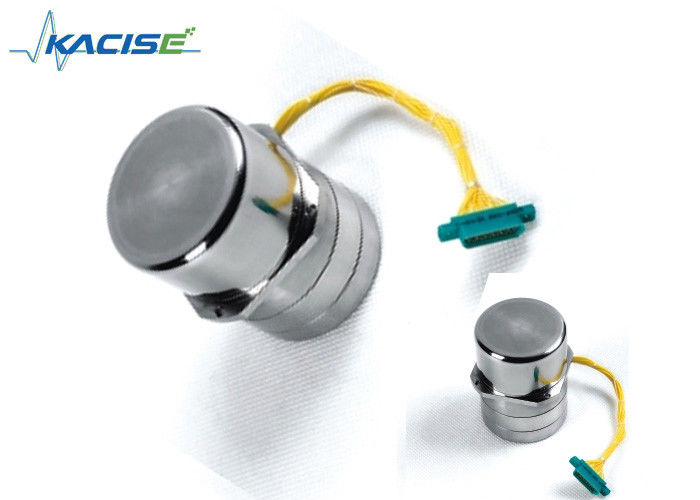

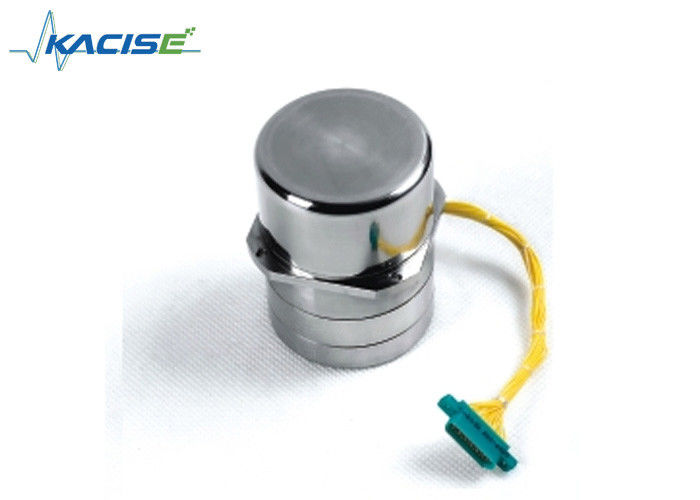

Name: Lekkie, wysokiej dokładności, szybkie uruchamianie czujników giroskopów elektronicznych do wiercenia dziur
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KTG-M5
Price: 431.00 USD
Availability: InStock

Dom > produkty > Elektroniczny czujnik giroskopu >

Lekkie, wysokiej dokładności, szybkie uruchamianie czujników giroskopów elektronicznych do wiercenia dziur

mems gyroscope sensor

gyroscope sensor module

Place of Origin:

Shaanxi, China (Mainland)

Nazwa handlowa:

KACISE

Model Number:

KTG-M5

Skontaktuj się z nami

Poproś o wycenę

Lekkie, wysokiej dokładności, szybkie uruchamianie czujników giroskopów elektronicznych do wiercenia dziur

Szczegóły produktu

Losowy dryf:

≤0,2°/godz

Moc (1 faza):

5 i 16000 V i Hz

Stabilność dryfu:

≤0,25°/godz

Nieliniowy:

≤0,5%F

Maksymalna szybkość śledzenia:

≥60°/S

przepustowość łącza:

≥70 Hz

Podkreślić:

mems gyroscope sensor

gyroscope sensor module

Warunki płatności i wysyłki

Minimum Order Quantity

1 Piece/Pieces

Cena

negocjowalne

Packaging Details

carton or customers requests available

Delivery Time

5 working days after payment

Zasady płatności

L/C, D/A, D/P, Western Union, MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

ZAŁĄCZONE PRODUKTY

Lekki ciężar Małe rozmiary Wysokiej precyzji Kacise Elastyczny, Dynamicznie Dysponowany Żyroskop do lotnictwa kosmicznego z wstrząsem ≥ 50 g

Najlepszą cenę

Wysokiej dokładności dynamicznie dostrojony giroskop KTG-50 z szerokim zakresem dynamicznym i masą ≤ 250 g do nawigacji inercyjnej

Najlepszą cenę

Lekkie, wysokiej dokładności, szybkie uruchamianie czujników giroskopów elektronicznych do wiercenia dziur

Najlepszą cenę

Odporność na wstrząsy 5000g Gyroskop MEMS z interfejsem RS422 i zasilanie DC5V dla zastosowań o wysokiej wydajności

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

KTG-50 Wysokiej Dokładności Dynamicznie Skonstruowany Gyroskop do systemu przymocowania lądowego

Cechy

Lekkie
Niewielki rozmiar
Szybki start
Stosowane w środowisku o wysokiej temperaturze

Wprowadzenie

W polu wiercenia, urządzenia inercyjne są większe i bardziej elastyczne niż pole lotnicze, ze względu na złe warunki pracy, wysokie temperatury otoczenia,Temperatura adaptacji i wymagania życiowe są bardzo wymagające, dynamicznie dostosowany żyroskop KTG-M5 jest zaprojektowany do przypadku pola wiercenia.

Parametry

Parametry	Spec.	Wartość	Jednostka
Władza	Moc (faza 3)	12&400	V & Hz
Władza	Moc (faza 1)	5&16000	V & Hz
wydajność	Przypadkowe poruszanie się	≤ 0.2	°/h
	Stabilność dryfu	≤ 0.25	°/h
	Nieliniowe	≤ 0.5	% FS
	Maksymalna prędkość śledzenia	≥ 60	°/S
	Drift niewrażliwy na G	≤ 15	°/h/g
	Drift wrażliwy na G	≤ 8	°/h/g
	Szerokość pasma	≥ 60	Hz
	Wskaźnik skali Torquera	≥ 670	°/h/mA
technologiczne	Szybkość synchronizacji	8000	r/min
	Czas synchronizacji	≤ 30	S
	Gradient wyjściowy	21±2	mV/`
	Pierwszorzędny torker	50±3	Ω
	moment wtórny	2±0.5	Ω
Fizyczne	Waga	< 130	g
	Wymiary	φ29×53	mm
	Flanka	M5×29	mm
Środowisko pracy	Temperatura	-15~100	°C
	Wibracje	5	g
	Szok.	≥ 50	g

Instalacja

Produkty powinny być instalowane w taki sposób, aby oś X (Y) i oś odniesienia pomiaru pokrywały się ze sobą, błąd instalacyjny powinien być mniejszy niż 5'.

Operacja

Tylko produkty odpowiadające odpowiedniej mocy i płyta obwodowa z pętlą zamkniętą, aby prawidłowo działać, potrzebują płyty obwodowej, proszę wyjaśnić z góry.
Kiedy produkt w normalnym użytkowaniu, należy włączyć zasilanie, aby uruchomić silnik, około 40s, a następnie pętli blokady, tak, że produkty w stanie pętli zamkniętej; wyłączenie,odłączyć pętlę zamkniętą tak, aby produkt był w trybie otwartej pętli, a następnie odłączyć zasilanie.
Produkt zasilany, wyłączony w 40s, należy unikać wstrząsania produktem, proces instalacji powinien być lekki, oświetlenie, produkt nie zderzenia, perkusji.
Produkt w trakcie stosowania procesu jest ściśle zabroniony do wyciągnięcia wtyczki.
Produkt w trakcie stosowania procesu nie może mieć zwarcia pomiędzy zewnętrznym źródłem zasilania.
Nieprawidłowość występuje podczas użytkowania, należy natychmiast wyłączyć zasilanie, awaria izolacji, jeśli produkt wewnętrznej awarii, klient powinien niezwłocznie powiadomić moją firmę, moja firma zorganizowana przez naprawy.

Wymiar

Lekkie, wysokiej dokładności, szybkie uruchamianie czujników giroskopów elektronicznych do wiercenia dziur 0

J30J-15T

Definicja złącza

Typ gniazda:J30J-15T (długość kabla 160~175mm)

Numer PIN.	Definicja funkcji	Uwaga
1	Wyjście sygnału osi X
2	GND	Dla mocy i sygnałów pobudzenia
3	Węzeł momentu obrotowego osi X (końcówka)
4	Silnik silnika fazowego	12V, 400Hz
5	Zasilanie na pobudzenie czujnika	Jednorazowa 5V, 16KHz
6	Wyjście sygnału oś Y
7	Koła momentu obrotowego osi Y (początek)
8	Moc napędu silnika fazy B	12V, 400Hz
9	DC+15V	Moc do przedwzmacniacza
10	DC-15V	Moc do przedwzmacniacza
11	Koła momentu obrotowego osi X (początek)
12	NULL
13	NULL
14	Moc napędowa silnika fazy C	12V, 400Hz
15	Koła momentu obrotowego osi Y (koniec)

UWAGA: To samo dotyczy J30J-21T, jeśli używa się innego gniazda, proszę wyjaśnić wcześniej.
