Nazwa handlowa:
Kacise
Orzecznictwo:
CE / ISO / Explosion-proof
Model Number:
KTF

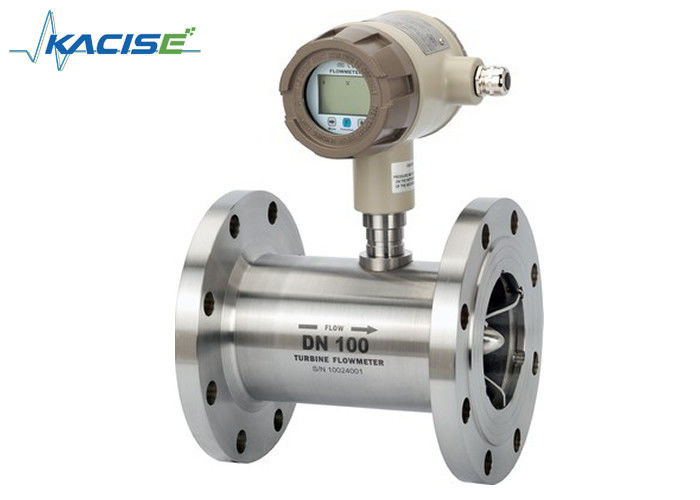

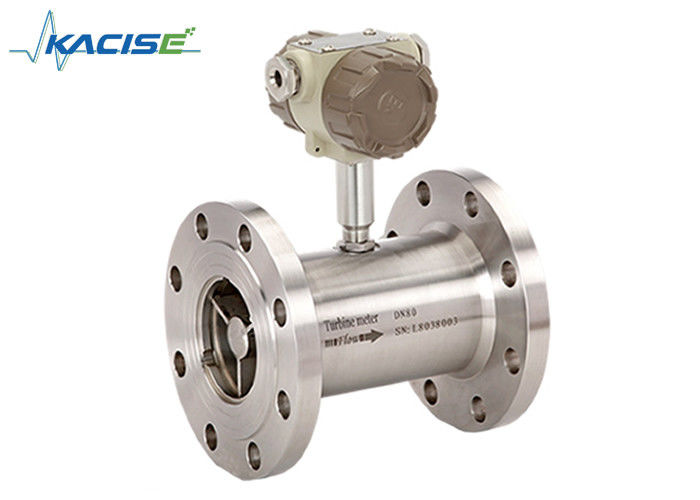

Przepływomierz turbinowy to przepływomierz szeroko stosowany w przemyśle farmaceutycznym, spożywczym, napojów do pomiarów, dozowania, kontroli, napełniania itp. Część obrotowa przepływomierza wykonana jest ze specjalnego materiału, który ma dobre właściwości antykorozyjne i odporne na rdzę. Konstrukcja przepływomierza jest specjalnie zaprojektowana i bardzo sprawdzona dokładność i powtarzalność przepływomierza. Produkt również z łatwym przyłączem konserwacyjnym, odpowiedni dla przemysłu farmaceutycznego i napojów.
| Parametr | Wartość | Jednostka | |
|
Średnica |
Nitka | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Kołnierz (zacisk) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
| Dokładność | ±1, ±0,5, ±0,2 (dostosowane) | %R | |
| Stosunek zasięgu | 1:10, 1:15, 1:20 | ||
| Materiał czujnika | Stal nierdzewna 304, 316 (L) itp. | ||
|
Pracujący środowisko |
Średnia temperatura | -20 ~ 120 | °C |
| Temperatura otoczenia | -10 ~ 55 | °C | |
| Wilgotność względna | 5% ~ 90% | ||
| Ciśnienie atmosferyczne | 86~106 | KPa | |
| Wyjście sygnału |
Czujnik: sygnał częstotliwości impulsów, niski poziom elektryczny ≤0,8 V, wysoki poziom ≥8 V Nadajnik: dwuprzewodowy, sygnał prądowy 4-20 mA DC |
||
| Interfejs komunikacyjny | RS485 | ||
|
Zasilanie |
Czujnik: +12V DC, +24V DC (opcjonalnie) Nadajnik: +24V DC Typ sygnalizacji lokalnej: wbudowana bateria litowa 3V lub zewnętrzna +24VDC |
||
| Przewód do transmisji sygnału | STVPV3×0,3 (3 przewody), 2×0,3 (2 przewody) | ||
| Odległość transmisji | Nie więcej niż 1000 | M | |
| Interfejs linii sygnałowej |
Typ podstawowy: złącze Hausmana lub przewód 3-żyłowy; Typ przeciwwybuchowy: M20 × 1,5 (F) |
||
| Klasa przeciwwybuchowa |
Typ podstawowy: przeciwwybuchowy; typ przeciwwybuchowy: ExdIIBT6 |
||
| Poziom ochrony | IP65 | ||
|
Średnica (mm) |
Zakres standardowy (m3/H) | Rozszerzony zasięg (m3/H) |
Normalne połączenie i Ciśnienie znamionowe (MPa) |
Specjalne ciśnienie znamionowe (MPa) (połączenie kołnierzowe) |
| DN4 | 0,04 ~ 0,25 | 0,04 ~ 0,4 | Połączenie gwintowe/6.3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Połączenie gwintowe/6.3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15 ~ 1,5 | Połączenie gwintowe/6.3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4 ~ 8 | Połączenie gwintowe/6.3 | 4,0, 6,3, 10, 16, 25 |
| Połączenie kołnierzowe/2,5 | ||||
| DN20 | 0,8 ~ 8 | 0,45 ~ 9 | Połączenie gwintowe/6.3 | 4,0, 6,3, 10, 16, 25 |
| Połączenie kołnierzowe/2,5 | ||||
| DN25 | 1 ~ 10 | 0,5 ~ 10 | Połączenie gwintowe/6.3 | 4,0, 6,3, 10, 16, 25 |
| Połączenie kołnierzowe/2,5 | ||||
| DN32 | 1,5 ~ 15 | 0,8 ~ 15 | Połączenie gwintowe/6.3 | 4,0, 6,3, 10, 16, 25 |
| Połączenie kołnierzowe/2,5 | ||||
| DN40 | 2 ~ 20 | 1 ~ 20 | Połączenie gwintowe/6.3 | 4,0, 6,3, 10, 16, 25 |
| Połączenie kołnierzowe/2,5 | ||||
| DN50 | 4 ~ 40 | 2 ~ 40 | Połączenie kołnierzowe/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN65 | 7 ~ 70 | 4 ~ 70 | Połączenie kołnierzowe/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN80 | 10 ~ 100 | 5 ~ 100 | Połączenie kołnierzowe/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN100 | 20 ~ 200 | 10 ~ 200 | Połączenie kołnierzowe/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN125 | 25 ~ 250 | 13 ~ 250 | Połączenie kołnierzowe/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30 ~ 300 | 15 ~ 300 | Połączenie kołnierzowe/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80 ~ 800 | 40 ~ 800 | Połączenie kołnierzowe/1.6 | 2,5, 4,0, 6,3, 10, 16 |
Schemat 1 (DN4~DN10):Turbinowy czujnik przepływu z przyłączem gwintowym (w tym prosty odcinek rury).
Schemat 2 (DN15~DN40):Rysunek rozmiaru czujnika przepływu z podłączeniem gwintowym.
Schemat 3 (DN4~DN10):Rysunek czujnika przepływu turbiny połączonego z kołnierzem.
Metoda instalacji czujnika zgodnie z różnymi specyfikacjami. Zastosować połączenie gwintowe lub kołnierzowe, metodę instalacji pokazano na schemacie 1, 2, 3
| Średnica (mm) | L(mm) | G | K(mm) | D(mm) | n(dziura) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Model | Uwagi | |||||||
| KTF | ||||||||
| DN | 4 | 4 mm | ||||||
| 6 | 6 mm | |||||||
| 10 | 10 mm | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 mm | |||||||
| 25 | 25 mm | |||||||
| 32 | 32 mm | |||||||
| 40 | 40 mm | |||||||
| 50 | 50 mm | |||||||
| 65 | 65 mm | |||||||
| 80 | 80 mm | |||||||
| 100 | 100 mm | |||||||
| 125 | 125 mm | |||||||
| 150 | 150 mm | |||||||
| 200 | 200 mm | |||||||
| Typ | N | Typ czujnika: zasilanie +12 V lub 24 V, sygnał wyjściowy układu 3-przewodowego | ||||||
| A | Typ przetwornika: zasilanie +24V, wyjście 2-przewodowe 4-20 mA | |||||||
| B | Typ inteligentny: ogniwo litowe, wskaźnik lokalny, bez wyjścia sygnałowego | |||||||
| C | Typ inteligentny: zasilanie +24 V, wskaźnik lokalny, 2 przewody 4-20 mA/wyjście impulsowe | |||||||
| C1 | Typ inteligentny: zasilanie +24V, wskaźnik lokalny, komunikacja RS485 | |||||||
| protokół | ||||||||
| C2 | Typ inteligentny: zasilanie +24 V, wskaźnik lokalny, protokół HART | |||||||
| Dokładność | 05 | 0,5 | ||||||
| 10 | 1,0 | |||||||
| 02 | 0,2 (zamówienie specjalne, długi czas dostawy) | |||||||
| Zakres | W | Rozszerzony zakres pomiarowy | ||||||
| S | Standardowy zakres pomiarowy | |||||||
| Materiał korpusu | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| Dowód wybuchowy | N | Brak zabezpieczenia przeciwwybuchowego | ||||||
| mi | Przeciwwybuchowe, ExdIIBT6 | |||||||
| Ocena ciśnienia | N | Normalna | ||||||
| wys. (x) | Wysokie ciśnienie | |||||||
