Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
CE
Model Number:
KUA
Dokument:
Wideo
Wideo
Przetwornik ultradźwiękowy to urządzenie, które przekształca sygnał o innym rodzaju energii w urządzenie wymagające ultradźwięku lub sygnału lub energii. Lub odwrotnie, sygnał ultradźwiękowy lub energia przekształcona w inną formę urządzenia sygnałowego lub energetycznego, szeroko stosowanego w przemyśle, rolnictwie, transporcie, życiu, medycynie i sprawach.
Przetwornik ultradźwiękowy naszej firmy dzieli się głównie na przetwornik ultradźwiękowy gazu i cieczy o szerokim zakresie pomiarów, mający zastosowanie do słabego kwasu i zasady, mocnego kwasu i mocnej zasady, wybuchu i innych środowisk.

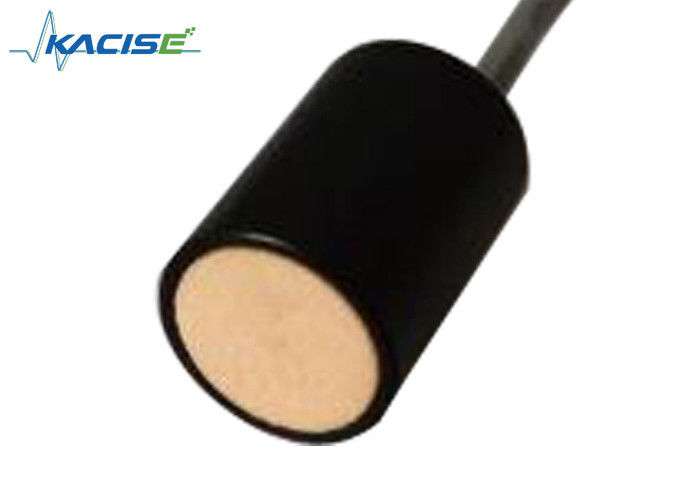

| Parametr | GX-A300-005 | Jednostka | |
| Pojemność (±20% przy 1 kHz) | 350 | PF | |
| Wrażliwość | Napięcie sterujące | 750 | Vpp |
| Dystans | 0,3 | M | |
| Amplituda echa | 5 | mV | |
| Napięcie szczytowe | <1000 | VPP | |
| Temperatura pracy | -40 ~ 80 | °C | |
| Ciśnienie | ≤3 | 0,3 | Kg|MPa | |
| Kąt | Kąt połowy mocy przy -3dB | 7°±2 | ° |
| Kąt ostrości | 16°±4 | ° | |
| Tworzywo | POM | ||
| Aplikacja | Czujnik, dalmierz, przepływomierz | ||
| Stopień ochrony | IP68 | ||
| Wymiary | 10 | mm | |
| Waga | 5±5%(20cm) | G | |
| Częstotliwość | 300±20 | kHz | |
| Zakres | 0,1 ~ 0,5 | M | |
| Minimalna impedancja | 1500±20% | Ω | |
| Opis połączenia |
Zintegrowany interfejs: Czerwony -> „+”, Żółty -> „-”, Czarny -> przewód ekranowany. Domyślnie bez czujnika temperatury. |
||

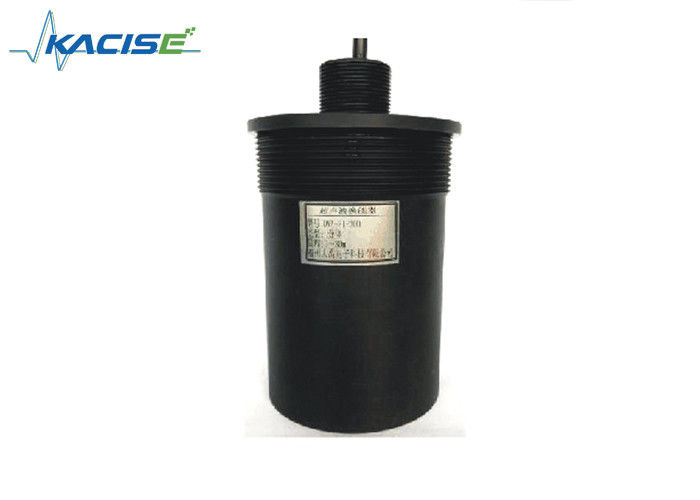

| Parametr | GX-A49-080S | Jednostka |
| Pojemność | 4100 | PF |
| Napięcie sterujące | 750 | Vpp |
| Dystans | 0,6 | M |
| Amplituda echa | 380 | mV |
| Napięcie szczytowe | <1500 | VPP |
| Temperatura pracy | -40 ~ 80 | °C |
| Ciśnienie | ≤3 | 0,3 | Kg|MPa |
| Kąt połowy mocy przy -3dB | 5°±2 | ° |
| Kąt ostrości | 13°±4 | ° |
| Tworzywo | PTFE | |
| Aplikacja | Monitorowanie, unikanie kolizji, bezpieczeństwo | |
| Stopień ochrony | IP68 | kHz |
| Wymiary | Podnoszenie: M38×1,5, montaż na dole: M78×2 | mm |
| Waga | 1170±5%(10m) | G |
| Częstotliwość | 49±1,5 | |
| Zakres | 0,4 ~ 8 | M |
| Minimalna impedancja | 200±20% | Ω |
| Opis połączenia | Podział: 4-liniowy: Czerwony -> „+”, Żółty -> „-”, Niebieski lub czarny -> Przewód czujnika temperatury (MF58). 3-liniowy: Czerwony -> przetwornik „+”, Niebieski-> Temp. czujnik "+", Czarny-> udostępniony „-” |
|

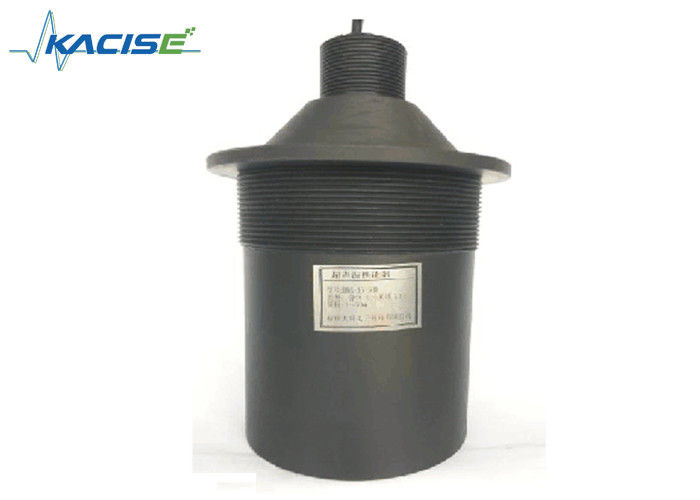

| Parametr | GX-A16-500S | Jednostka |
| Pojemność | 12700 | PF |
| Napięcie sterujące | 520 | Vpp |
| Dystans | 0,6 | M |
| Amplituda echa | 1200 | mV |
| Napięcie szczytowe | <1500 | VPP |
| Temperatura pracy | -40 ~ 80 | °C |
| Ciśnienie | ≤3 | 0,3 | Kg|MPa |
| Kąt połowy mocy przy -3dB | 12°±2 | ° |
| Kąt ostrości | 28°±4 | ° |
| Tworzywo | POM | |
| Aplikacja | Wskaźnik poziomu cieczy | |
| Stopień ochrony | IP68 | |
| Wymiary | Podnoszenie: M32×1,5, montaż na dole: M108×2 | mm |
| Waga | 2400±5%(10m) | G |
| Częstotliwość | 16±1,5 | kHz |
| Zakres | 1,8 ~ 50 | M |
| Minimalna impedancja | 790±20% | Ω |
| Opis połączenia |
Podział: KUT-A16-500SS 4-liniowy: Czerwony -> „+”, Żółty -> „-”, Niebieski lub czarny -> Przewód czujnika temperatury (MF58). 3-liniowy: Czerwony -> przetwornik „+”, Niebieski-> Temp. czujnik "+", Czarny-> udostępniony „-”. Zintegrowany: KUT-A16-500SI Złącze 3-pinowe, 2,54 mm: Czerwony-> "+", Biały-> "-", Czarny-> przewód ekranowany. Złącze 3PIN, 2,0 mm: Czerwony lub czarny -> Przewód czujnika temperatury (MF58) |
|

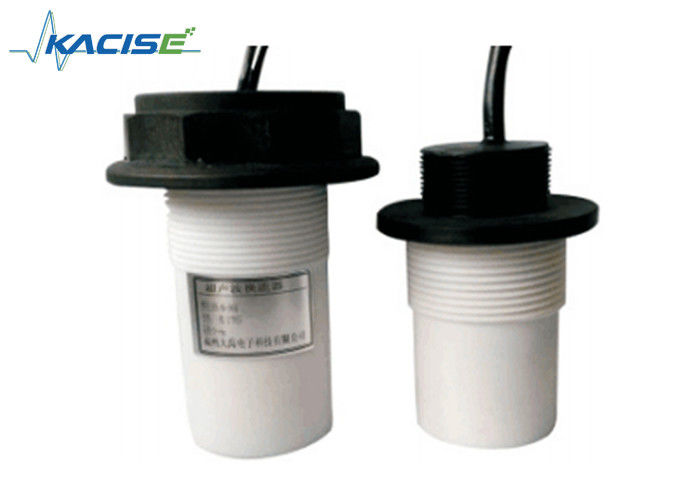

| Parametr | GX-A33-150 | Jednostka | |
| Pojemność | 3700 | PF | |
| Zasięg promieniowania | 10 | M | |
| Napięcie szczytowe | <600 | VPP | |
| Temperatura pracy | -40 ~ 80 | °C | |
| Ciśnienie | ≤3 | 0,3 | Kg|MPa | |
| Poziomy | Brak kierunku | ||
| Pionowy | Kąt połowy mocy przy -3dB | 12°±2 | ° |
| Kąt ostrości | 28°±4 | ° | |
| Tworzywo | POM | ||
| Aplikacja | Wskaźnik poziomu cieczy, Pomiar odległości | ||
| Stopień ochrony | IP68 | ||
| Wymiary | Podnoszenie: M32×1,5, dół: M108×2 | mm | |
| Waga | 2400±5%(10m) | G | |
| Częstotliwość | 33 | kHz | |
| Zakres | 0,1 ~ 15 | M | |
| Minimalna impedancja | 600±20% | Ω | |
| Opis połączenia |
Zintegrowany interfejs: Czerwony -> „+”, Żółty -> „-”, Czarny -> przewód ekranowany. Domyślnie bez czujnika temperatury. |
||
