Place of Origin:
China
Nazwa handlowa:
Kacise
Orzecznictwo:
CE / ISO / Explosion-proof
Model Number:
KTF
Przepływomierz turbiny KTF jest wykorzystaniem zaawansowanej technologii mikroprocesorowej o niskiej mocy z pojedynczym układem, opracowanym czujnikiem przepływu turbiny i wyświetlanym totalizatorem zintegrowanym z nowym inteligentnym licznikiem,z kompaktową strukturą, intuicyjne odczyty jasne, wysoka niezawodność, bez zakłóceń zewnętrznych zasilania, przeciwpiorunom, oczywista niska cena zalety,jest szeroko stosowany do pomiaru zamkniętej rury i stali nierdzewnej 1Cr18Ni9Ti, 2Cr13 i korund Al2O3, węglowodor nie korozuje, nie zawiera włókien, cząstek i innych zanieczyszczeń, lepkość kinematyczna w temperaturze roboczej jest mniejsza niż 5 × 10-6m2 / s cieczy,dla lepkości kinematycznej większej niż 5 × 10-6m2 / s płynu, może być kontrolą ilościową, nadmiernego alarmu, itp., jest idealnym przepływowym i energetycznym licznikiem.
Obiekty pomiarowe: olej, płynów organicznych, płynów nieorganicznych, skroplonego gazu ropy naftowej, gazu ziemnego, gazu węglowego i płynów kryogennych.

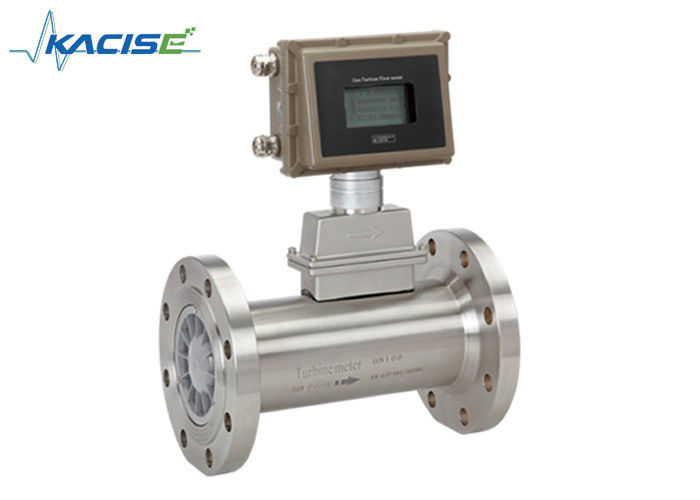

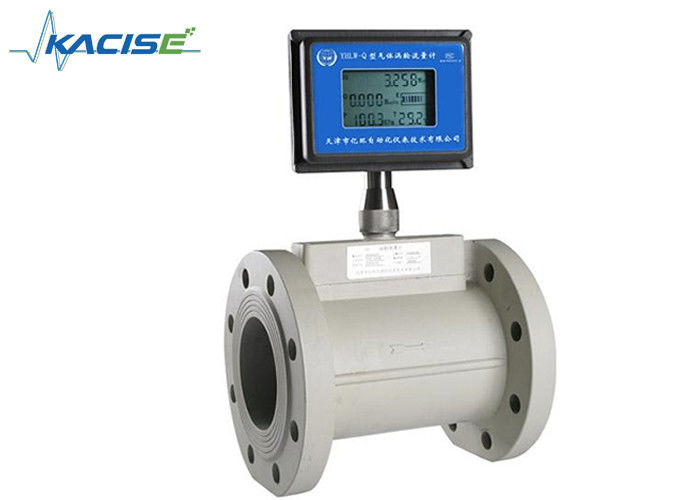

Działanie gazownicy z serii KTFG opiera się na pomiarze prędkości gazu.Płytki wyprostowujące przygotowują profil przepływu gazu poprzez usuwanie. niepożądane wiry, turbulencje i asymetria przed przepływem gazu do koła turbiny.
Koło turbiny jest zamontowane na wałku głównym, ze specjalnymi wysoko precyzyjnymi, nisko tarcia łożyskami kulkowymi.Kondycjonowany i przyspieszony gaz napędza koło turbiny z prędkością kątową proporcjonalną do prędkości gazu.
Przepływomierz turbiny gazowej serii KTFG jest szeroko stosowany do pomiaru gazu ziemnego, gazu węglowego, gazu skroplonego i gazu węglowodorkowego, itp.
| Parametry | Opis | |
|---|---|---|
| DN (mm) i połączenie | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 łącznik flanszowy 25, łącznik przędzy 40 | |
| Dokładność | ±1,5%, ±1,0% lub ±0,75% (potrzeba specjalnego zamówienia) | |
| Wskaźnik zasięgu | 1:10; 1:20; 1:30 | |
| Materiał przyrządu | Pojazd z silnikiem silnikowym: silnik silnikowy: silnik silnikowy: silnik silnikowy: silnik silnikowy: silnik silnikowy: silnik silnikowy: silnik silnikowy: silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnikowy: silnik silnik silnik silnikowy: silnik silnik silnik silnik silnik | |
| Średnia temperatura (°C) | -30 °C ~ +80 °C / -86 °F ~ +176 °F | |
| Warunki otoczenia | Temperatura: -20°C ~ +60°C / -68°F ~ +140°F Względna wilgotność: 5% ~ 90%, Ciśnienie atmosferyczne: 86 ~ 106 KPa | |
| Sygnał wyjściowy | Czujnik: sygnał częstotliwości impulsowej, niskiego poziomu poniżej 0,8 V, wysokiego poziomu powyżej 8 V Przekaźnik: dwa przewody 4-20mA sygnał prądu stałego | |
| Zasilanie | Czujnik: +12V DC, +24V DC (nieobowiązkowe) Odsyłacz: +24V DC Rodzaj lokalnego wskazania: wbudowana 3V ogniwa litowa | |
| Linia transmisji sygnału | STVPV3×0.3 (3 drut), 2×0.3 (2 drut) | |
| Odległość transmisji | Nie więcej niż 1000 m | |
| Interfejs linii sygnałowej | M20×1,5 ((F) | |
| Poziom odporny na wybuchy | Wymogi dotyczące: | |
| Poziom ochrony | IP65 | |
Model należy wybrać zgodnie z ciśnieniem nominalnym, średnim ciśnieniem maksymalnym, średnią temperaturą, średnimi komponentami, zakresem przepływu i wyjściem sygnału.
Zakres przepływu roboczego powinien wynosić (20-80%) Qmax.
Standardowe wyjście sygnału: wyjście sygnału impulsowego (ws) 3 przewody, wyjście sygnału przepływu standardowego (karta IC) lub wyjście komunikacji RS485; proszę określić przy zamawianiu.
| Model | Wskazania | ||||||
|---|---|---|---|---|---|---|---|
| KTFG | |||||||
| Rodzaj | N | Rodzaj czujnika: +12V lub 24V, sygnał impulsowy 3 przewodów | |||||
| A | Typ nadajnika: +24V, wyjście 2 przewody 4-20 mA | ||||||
| B | Typ inteligentny: ogniwo litowe, wskazanie lokalne bez wyjścia | ||||||
| C | Inteligentny typ: +24V, wskazanie lokalne, wyjście dwa przewody 4-20mA | ||||||
| S | Typ inteligentny: Kompensacja T & P zintegrowana, wskazanie lokalne z sygnałem zdalnym | ||||||
| DN | 25 | DN 25 mm | |||||
| 40 | DN 40 mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65 mm | ||||||
| 80 | DN 80 mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125 mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
| Zakres | W(x) | Zakres rozszerzenia, patrz tabela 2 | |||||
| S (x) | Zakres standardowy, patrz tabela 2 | ||||||
| Materiał nadwozia | S | Stal nierdzewna | |||||
| L | Stop aluminium | ||||||
| T | Zindywidualizowane | ||||||
| Materiał napędowy | S | ABS antykorozyjne | |||||
| L | Stop aluminium | ||||||
| T | Zindywidualizowane | ||||||
| Średnie | N | Brak specjalnej struktury | |||||
| A | Dedykowane do tlenu | ||||||
| B | Wyposażenie na zewnątrz | ||||||
